带安装耳散热型电子设备防护壳体

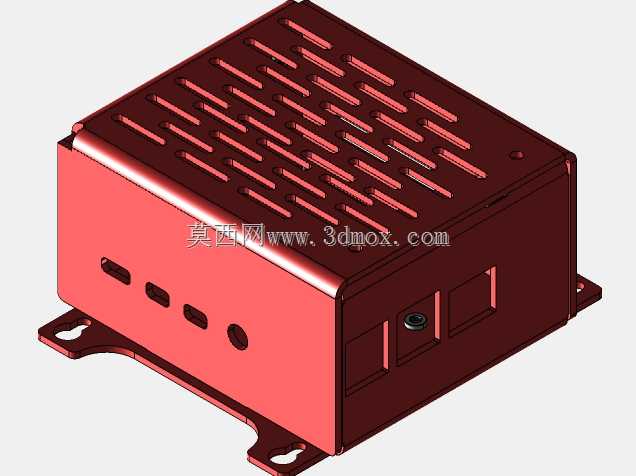

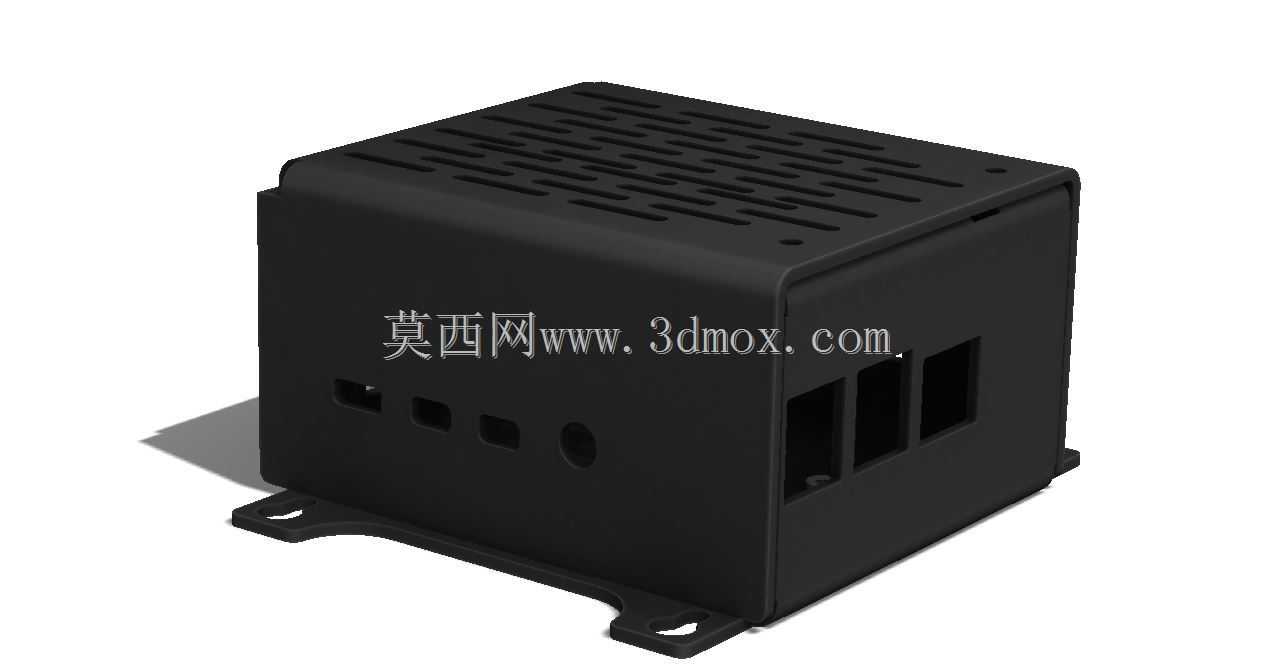

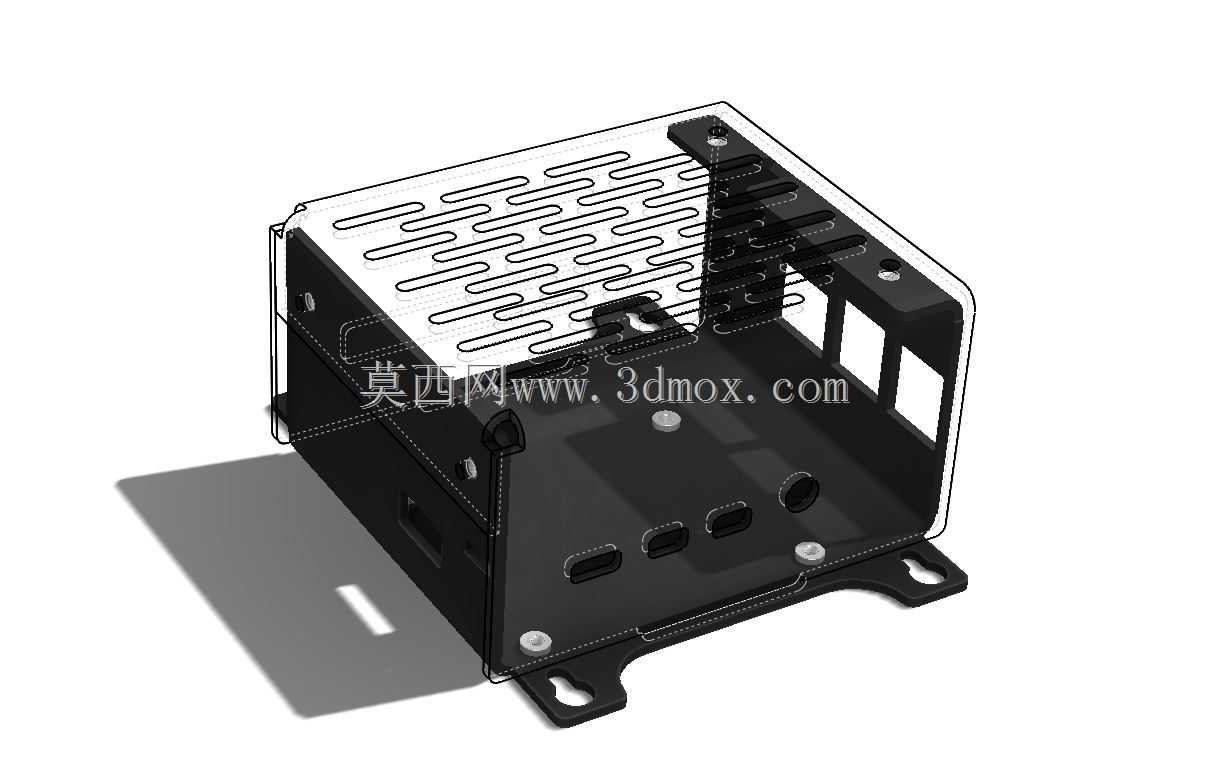

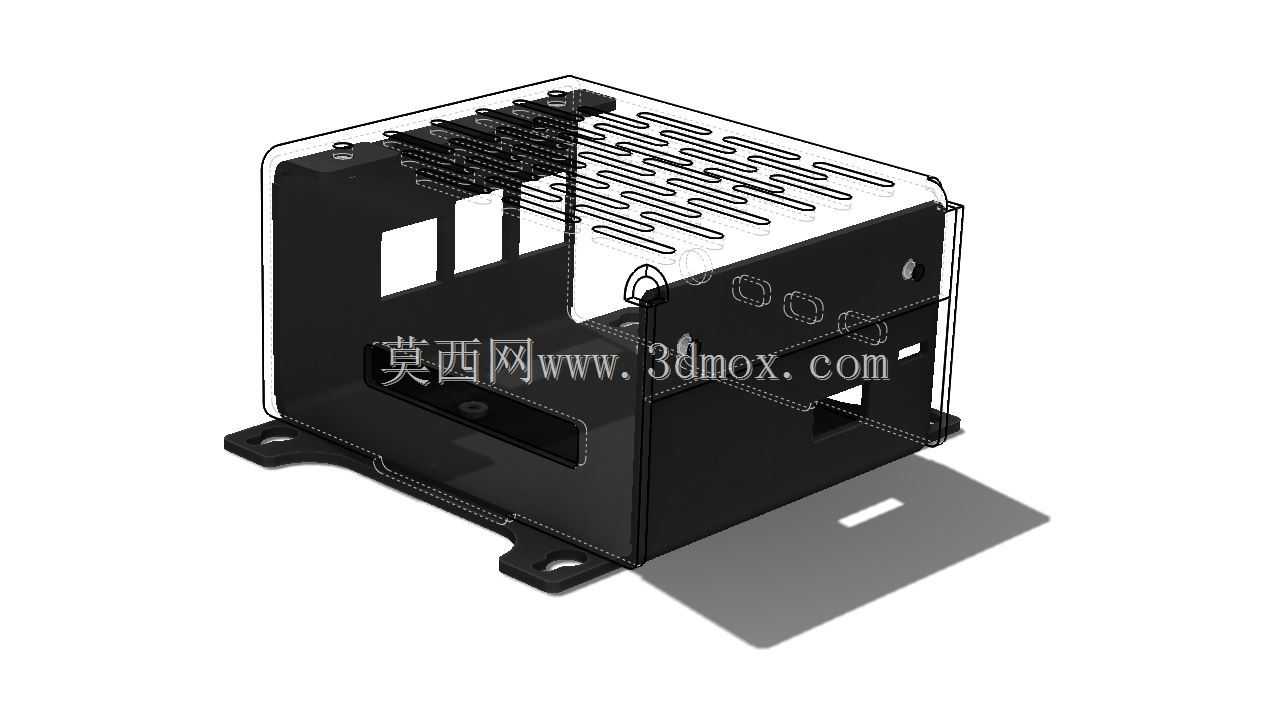

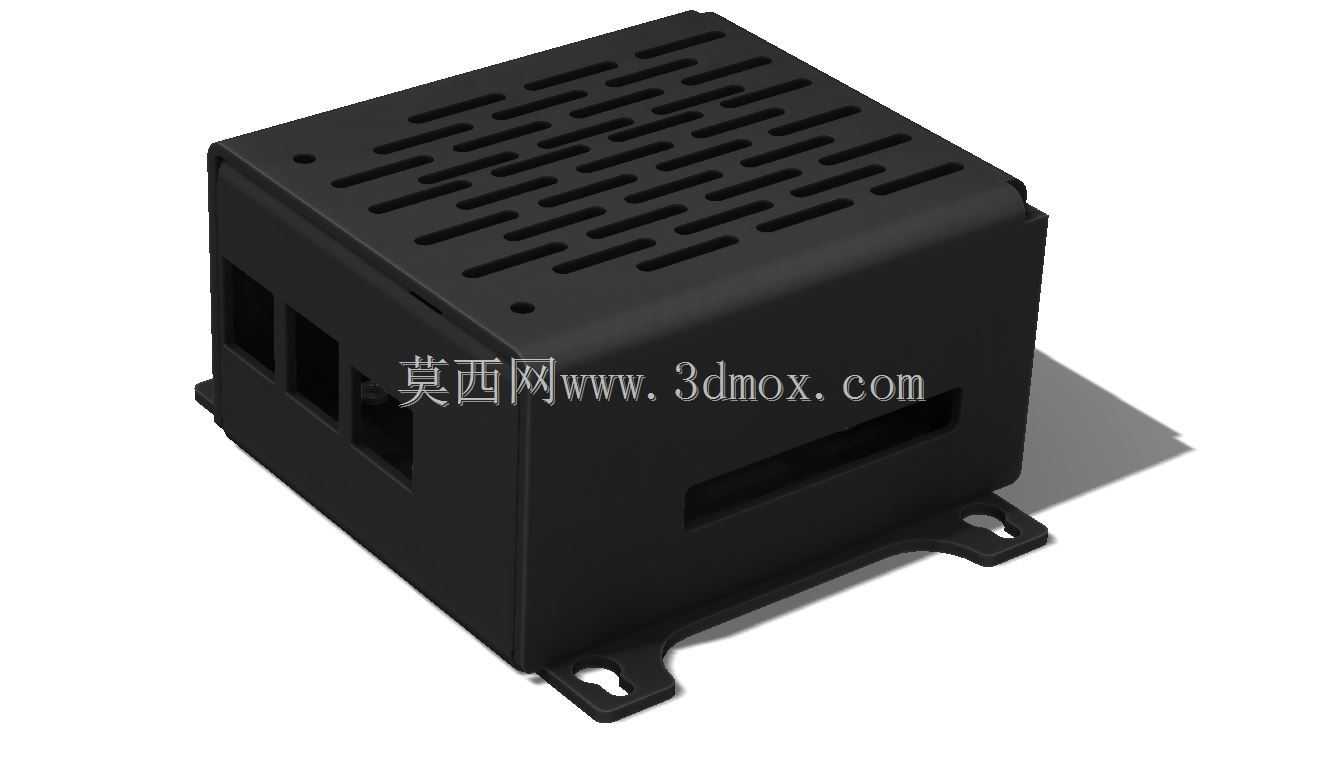

这款壳体在小型工控终端、嵌入式数据采集模块、边缘计算网关这类需要就近部署在工业现场的电子设备上应用十分广泛，这类设备往往需要安装在设备机架侧壁、生产线旁的安装梁或者控制柜内部的空余位置，既要给内部的电路板、接线端子提供可靠的物理防护，隔绝现场的粉尘、少量飞溅的切削液，还要避免内部电路被意外触碰造成短路，同时不能影响设备的接线操作与日常散热。从结构设计来看，壳体采用分体拼接式结构，主体为弯折成型的盒身，顶部是带密集散热槽的盖板，散热槽采用长条形等距排布的设计，槽宽控制在2mm以内，既可以保证内部热量通过自然对流顺利散出，又能避免较大尺寸的金属碎屑、杂物从槽口落入壳体内部损伤电路。壳体两侧预留了不同规格的接口开孔，一侧是三个小型矩形开孔搭配一个圆形开孔，对应设备的状态指示灯、调试按键、复位按钮以及天线接口的安装位，另一侧是三个尺寸稍大的矩形开孔，对应电源接口、通讯网线接口、IO接线端子的引出位置，开孔边缘都做了微小的翻边处理，避免安装接口时割伤线材绝缘层。底部延伸出的两个带安装孔的固定耳是整个结构的安装核心，固定耳与盒身采用一体弯折成型，没有额外的拼接焊缝，强度更高，安装孔为腰型设计，允许安装时存在±2mm的位置偏差，降低现场安装的对位难度，两个安装耳的中心距按照常规小型工控设备的安装规范设定，适配市面多数标准安装支架的孔位。壳体整体的边角都做了小圆角过渡，没有尖锐的冲切毛刺，既可以避免安装运维人员被划伤，也能减少壳体在磕碰时出现应力变形的概率。设计时还考虑了内部电路板的固定需求，盒身内壁预留了对应的螺柱位置，可以直接通过螺丝固定PCB板，不需要额外增加安装支架，减少整体装配的零件数量，同时壳体内部的净空尺寸预留了足够的接线余量，不会出现线材弯折过度导致接触不良的问题。这类壳体在实际使用中，往往会根据部署场景的不同做表面处理，普通工业环境下采用喷塑处理提升耐锈蚀能力，在有电磁屏蔽需求的场景下还可以在壳体内壁增加导电涂层，兼顾防护与电磁兼容的要求，安装时只需要通过两个螺栓穿过固定耳的腰型孔固定在安装面上，再完成内部接线与接口固定即可，运维时拆开顶部盖板就能直接对内部电路进行检修，不需要完全拆下整个壳体，大幅降低现场维护的工作量。
