圆柱螺旋压缩弹簧精密结构设计

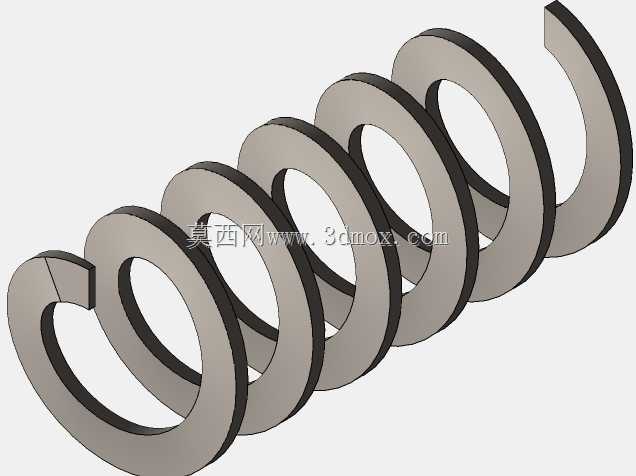

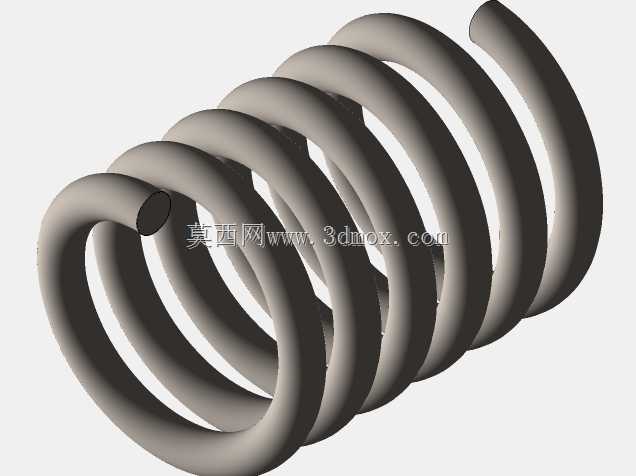

在各类机械传动、缓冲隔振的结构场景中，圆柱螺旋压缩弹簧是应用覆盖范围极广的弹性基础元件，从工业设备的减震基座、阀门的启闭复位结构，到小型机电产品的按键回弹、离合器的压紧机构，都能见到这类零件的身影。做这类弹簧的三维结构设计时，首先要锚定实际工况的载荷边界，先明确工作行程内的弹力变化曲线，匹配对应的弹簧刚度，避免出现工作并圈或者弹力不足的问题。建模过程中要严格控制螺旋升角的一致性，常规压缩弹簧的升角通常取5度到9度区间，过大的升角会导致弹簧受力时出现额外的侧向分力，加速弹簧端部的磨损，过小的升角则会浪费轴向安装空间，降低材料利用率。弹簧的端部结构要匹配安装位的定位需求，常见的并圈磨平端设计，需要保证端部支撑圈的贴合度，磨平长度不小于四分之三圈，端面粗糙度要控制在合理范围，避免安装后出现偏载，导致弹簧工作时发生侧弯失效。设计时还要提前核算安装边界的尺寸，弹簧的外径要和安装套筒预留足够的间隙，通常单边间隙取弹簧外径的1%到2%，既避免弹簧受压膨胀后和套筒内壁发生卡滞，也不会因为间隙过大导致弹簧定位失稳；弹簧的内径如果是套在导向轴上安装，也要预留适配的间隙，防止工作过程中内圈和导向轴反复摩擦造成镀层脱落、疲劳裂纹提前萌生。从受力特性来看，这类等节距圆柱螺旋压缩弹簧的刚度线性度较好，在有效行程内弹力和压缩量的比值稳定，适合对弹力线性度有要求的工况，比如调压阀的复位、恒力压紧机构的配置。建模时要注意簧丝截面的连续性，螺旋扫掠路径不能出现曲率突变，否则在做有限元应力分析时，突变位置会出现虚假的应力集中点，影响仿真结果的准确性，无法正确预判弹簧的疲劳寿命。实际选型搭配时，还要结合工作环境的温度、腐蚀条件匹配对应的簧丝材质，常规室温工况下选用碳素弹簧钢丝即可满足需求，高温或者腐蚀环境则要选用合金弹簧钢丝，同时调整对应的许用应力参数，保证弹簧在全生命周期内的弹力衰减在允许范围内。弹簧的有效圈数直接决定刚度大小，设计时可以通过调整有效圈数来微调刚度，不需要频繁更换簧丝直径，降低加工备货的成本，支撑圈的数量通常取2到2.5圈，保证端部支撑的稳定性，不会因为支撑不足导致弹簧受压时倾斜。
