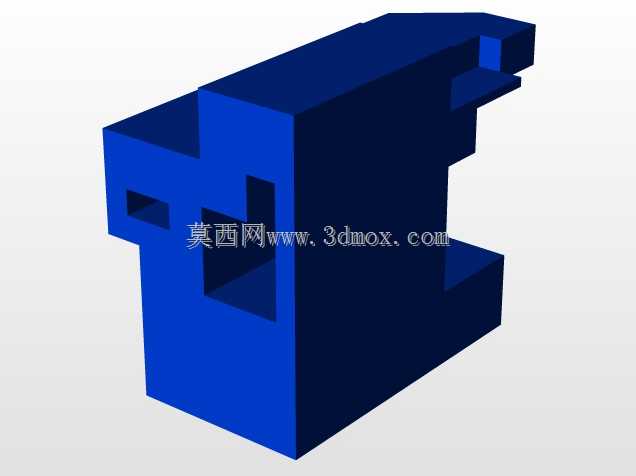

自制XYZ三轴运动喷墨3D打印设备结构

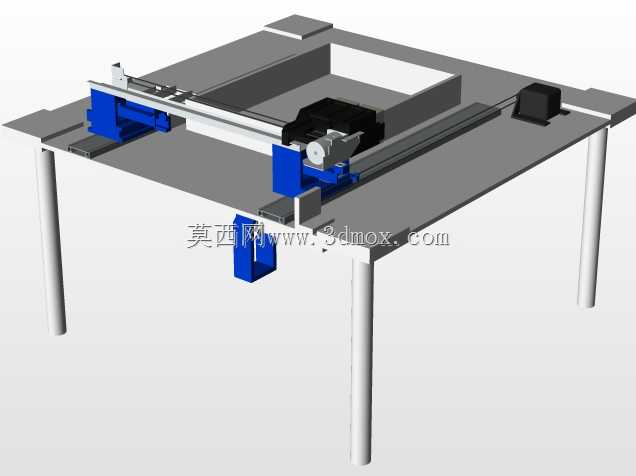

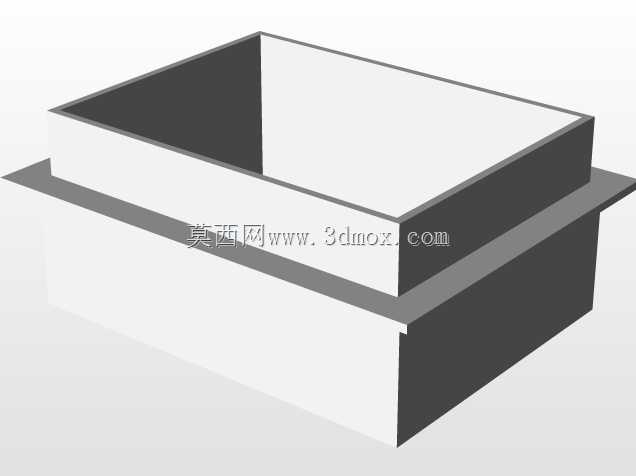

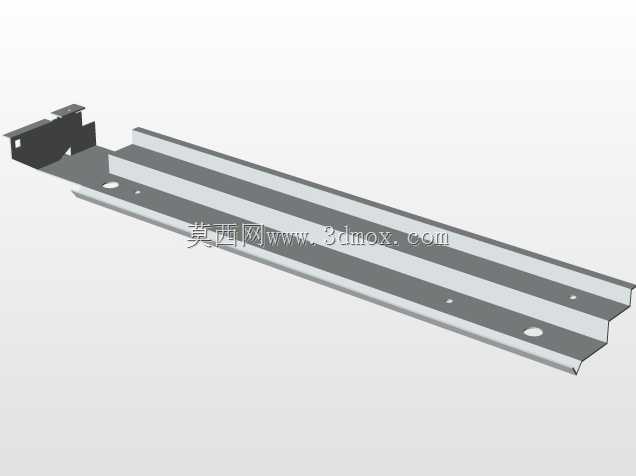

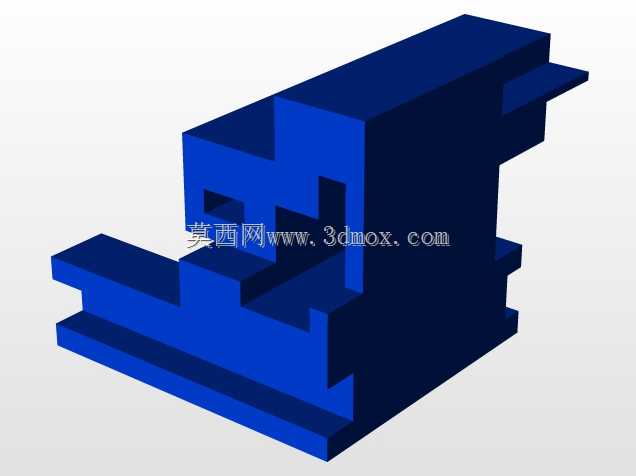

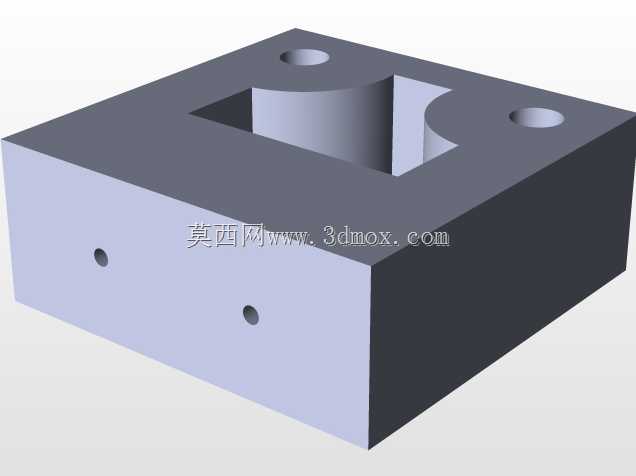

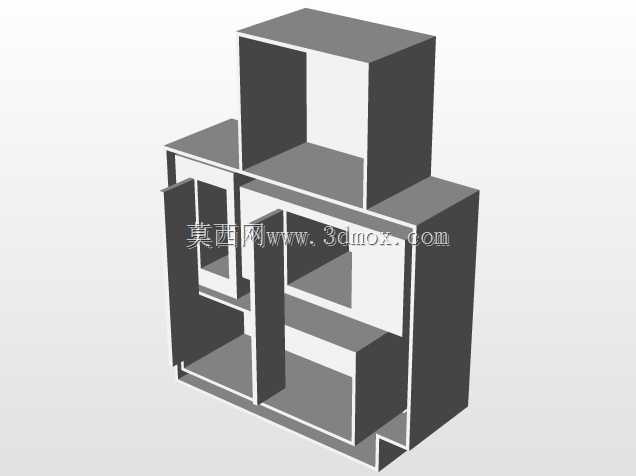

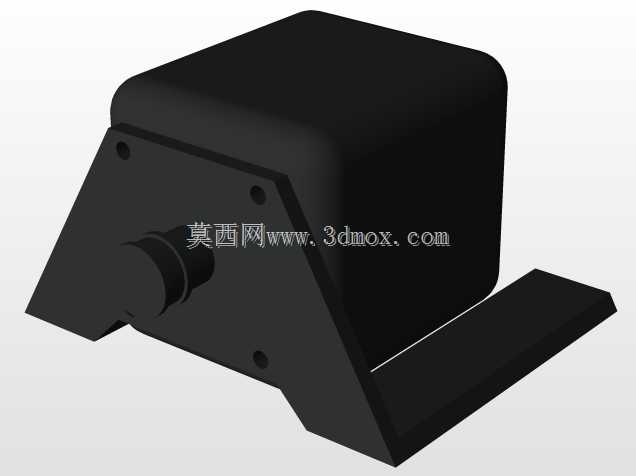

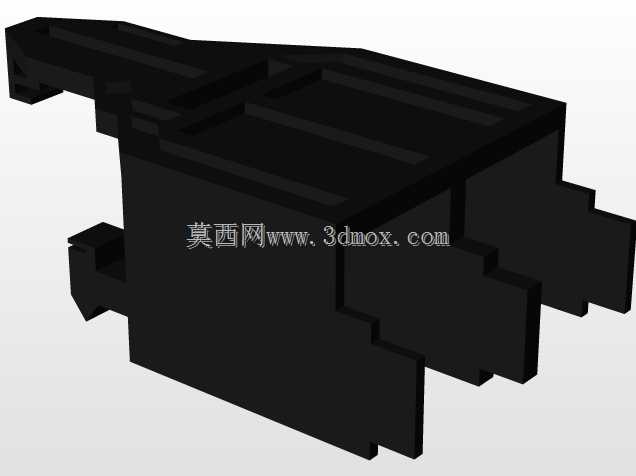

这套喷墨式3D打印结构脱胎于传统2D喷墨打印的成熟技术逻辑，核心是将平面打印的运动逻辑拓展至三维空间，实现逐层堆叠的成型作业。实际应用场景覆盖小尺寸原型件快速打样、教学实验验证、小型创客工坊定制件生产，相比熔融沉积成型设备，喷墨成型的表面精度更高，可适配更多类型的成型耗材。设备的运动逻辑围绕XYZ三个正交轴搭建：X轴负责搭载打印头组件完成横向直线移动，保证喷墨路径的横向覆盖精度；Y轴带动滑块上安装的打印头完成纵向进给，匹配每一层的打印幅面覆盖需求；Z轴则连接低平台粉床结构，每完成一层喷墨固化后，粉床精准下降一个层厚的高度，配合铺粉结构完成新一层粉料的平铺，为下一轮喷墨作业提供基准平面。设计过程中优先复用了2D喷墨打印的成熟喷头控制逻辑，降低了喷墨控制模块的开发难度，同时针对三维成型的需求调整了运动轴的传动精度，选用丝杆传动搭配直线导轨的组合，保证各轴移动的重复定位精度控制在0.1mm以内，避免层间错位导致的成型件尺寸偏差。外形结构上，设备整体采用立式布局，长杆状的X轴横梁横跨在粉床上方，预留了足够的安装空间来固定喷墨头组件、供墨管路以及信号排线，横梁两端通过滑块与Y轴导轨连接，运动过程中不会与下方的粉床结构产生运动干涉。粉床部分采用圆柱形腔体设计，腔体侧壁做了密封处理，避免粉料在铺粉过程中溢出，腔体底部的升降平台与Z轴丝杆刚性连接，升降过程中保持水平度偏差不超过0.05mm，保证每层粉料的厚度均匀一致。设计时还充分考虑了各部件的安装边界：喷墨头与粉床表面的工作间距控制在2-3mm区间，既避免距离过近蹭到未固化的粉料层，也防止距离过远导致喷墨落点偏移；供墨管路沿X轴横梁内侧排布，预留了足够的弯曲余量，不会在X轴往复移动过程中出现管路拉扯或弯折堵墨的问题；电气控制模块独立布置在设备侧方，与机械运动区域做了物理分隔，减少运动振动对控制元件的干扰，也方便后期的线路检修与元件更换。整套结构没有采用复杂的定制化零件，多数机械标准件都可直接选型采购，大幅降低了自制组装的门槛，同时完整保留了喷墨3D打印的核心功能逻辑，能够直观展现从平面喷墨到三维成型的技术演变路径，也可作为小型喷墨3D打印设备的原型验证结构，用来测试不同喷墨参数、粉料材质对成型质量的影响。
