带散热鳍片结构的设备防护通风罩

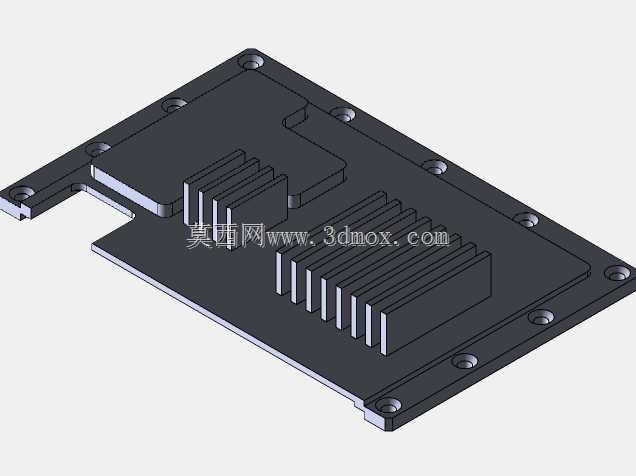

在工业电控设备、嵌入式工控机箱以及小型功率电子模组的结构设计中，这类带集成散热鳍片的通风罩是兼顾防护与热管理的常用结构件，日常多布置在设备功率器件对应的壳体外侧，直接覆盖在发热元件上方的壳体开口位置，既承担壳体开口处的异物遮挡、结构防护作用，又能通过自身的鳍片结构把内部器件传导出来的热量快速散到外界环境中。从结构细节来看，该通风罩采用一体化平板基材设计，基材边缘均匀布置了沉头安装孔，安装时可直接通过螺丝与设备壳体贴合固定，沉孔设计能保证螺丝安装后端面不突出罩体表面，避免额外占用设备外部空间，也能防止安装凸起剐蹭周边布线或操作人员。罩体上的两组散热鳍片采用不等高、不等间距的排布方式，对应下方不同功率等级的发热器件，鳍片高度更高、排布更密集的区域对应高功耗发热源，更大的散热接触面积能加快热量导出，鳍片稍矮、间距稍宽的区域对应低功耗器件，在保证散热效率的同时兼顾罩体整体的结构强度，避免鳍片过密导致罩体刚性不足出现形变。设计这类通风罩时，首先要匹配设备内部发热元件的布局位置，保证鳍片的投影区域完全覆盖下方发热源的安装位，减少热传导路径上的结构损耗；其次要核算安装孔的位置公差，保证罩体安装后与设备壳体的贴合间隙控制在0.1mm以内，避免粉尘、水汽从缝隙进入设备内部；同时还要考虑鳍片的拔模角度，在满足加工工艺要求的前提下尽量缩小鳍片间距，提升单位面积的散热效率。安装边界方面，该罩体属于薄型平板类结构件，整体厚度较薄，安装时不需要在设备外部预留过多操作空间，仅需保证鳍片外侧留有足够的空气流通间隙即可，不会额外增加设备的整体外形尺寸，适配各类紧凑型工业电子设备的结构设计需求。实际应用中，这类结构件常替代传统的网格通风窗加独立散热片的组合方案，一体化结构减少了装配环节的零件数量，降低装配工时的同时也减少了多零件拼接带来的结构松动、密封失效等隐患，在小型工业控制终端、嵌入式电源模组、车载电子控制单元等对空间占用、结构可靠性要求较高的场景中适配性较强。
