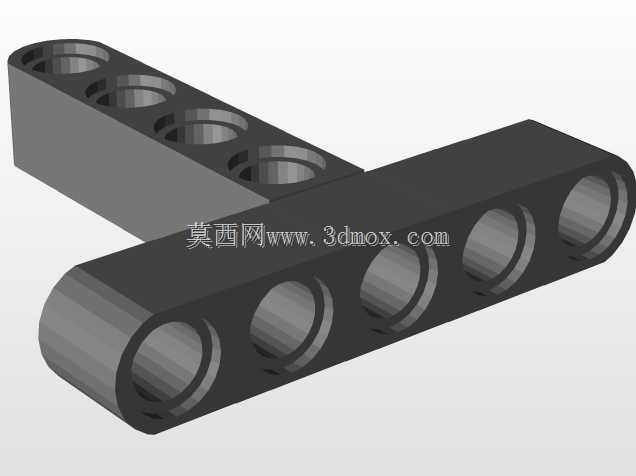

乐高式T型5x4多孔连接结构件

这款T型多孔连接构件，主要面向模块化拼装类机械结构搭建场景，在教学实训装置、桌面级创意机械原型、小型自动化实验平台的搭建中应用广泛，能够快速实现垂直方向与水平方向的杆件拼接，无需额外定制角码类连接件，大幅缩短原型搭建的周期。从结构设计来看，构件采用等截面梁式结构，垂直臂与水平臂呈90度正交布局，两臂上的安装孔位采用等间距排布，孔位公差控制在适配标准插销的间隙范围内，既保证拼接时的插拔顺畅度，又能避免间隙过大导致的连接松旷问题。构件的转角位置做了圆弧过渡处理，没有尖锐的应力集中棱角，在承受横向载荷与纵向弯矩的时候，应力能够均匀分散到两臂的整个截面，不会在转角处出现应力断裂的风险。从安装边界来看，构件两臂的孔位数量分别对应5个单位长度与4个单位长度的安装行程，能够兼容同系列的直梁、弯梁、轴类零件的拼接需求，安装时不需要对构件做二次裁切或者打孔，直接通过标准插销即可完成锁紧固定，在需要频繁调整结构布局的实训场景中，能够快速完成结构的拆装重组，不会损伤构件本身的连接精度。在实际使用过程中，这类T型连接件往往作为框架结构的转角节点使用，比如搭建小型物料输送线的侧边框架、桌面机械臂的基座支撑框架、教学用传动演示装置的机架时，这类标准连接件可以替代传统的角铝、角码配合螺丝锁紧的连接方式，不需要额外准备螺丝、螺母等紧固件，也不需要在安装现场做钻孔攻丝的工序，整个搭建过程完全依靠标准孔位与插销的配合完成，对于快速验证机械结构方案的场景来说，能够大幅降低前期原型制作的成本。设计时还考虑了构件的自重控制，在保证结构强度的前提下，梁体的非安装面做了等壁厚的轻量化处理，不会因为构件自重过大导致整体框架的载荷冗余被浪费，同时孔位的同轴度控制在较高精度范围内，多段构件拼接之后不会出现孔位错位导致的插销无法插入的问题，即使是多组T型构件组合搭建多层框架结构，也能保证整体框架的垂直度与平面度满足实验装置的安装要求。
