单排直插式排针连接器结构设计

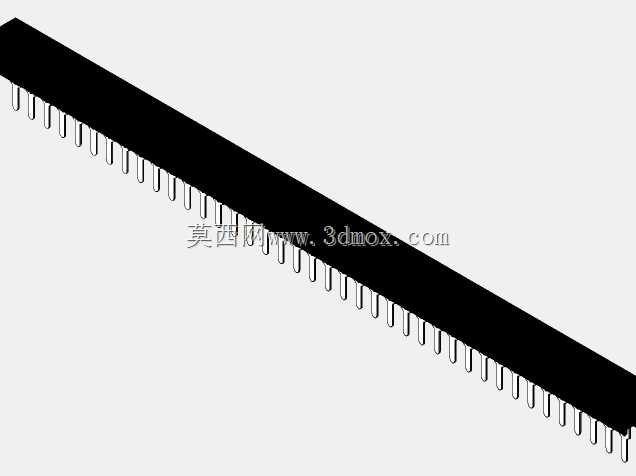

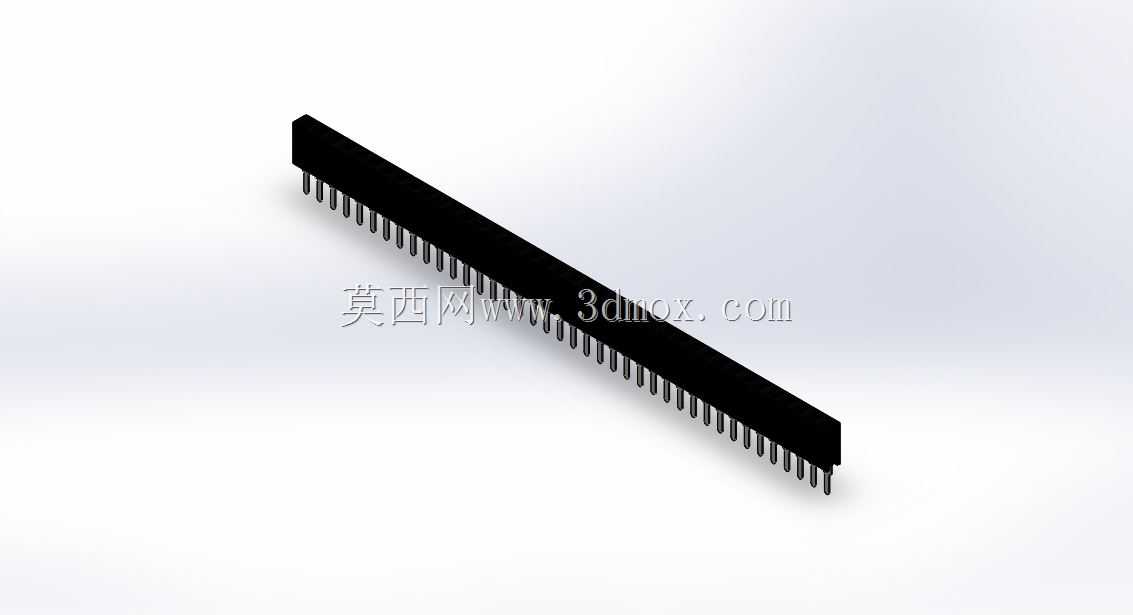

这款单排直插排针是电子电路互联场景中极为常用的基础连接元件，日常在工控板卡接线、消费电子主板外设扩展、测试治具信号转接等场景都能见到它的身影，核心作用是实现两块独立PCB板之间、或者板卡与外部线束之间的稳定电信号与小电流传输，避免直接焊接带来的后期维护拆解困难问题。从结构设计逻辑来看，这款排针采用了整体式黑色绝缘基座搭配等距排列金属插针的布局，绝缘基座选用耐温工程塑料材质，能够耐受常规波峰焊、回流焊过程中的高温冲击，不会出现基座软化变形、插针移位的问题，同时绝缘材质本身具备足够的介电强度，能避免相邻插针之间出现高压击穿、信号串扰的异常。金属插针部分采用铜合金基材表面镀锡处理，既保证了插针自身的导电性能，也提升了针脚的抗氧化能力，长期使用不会出现接触电阻过大导致的信号衰减、接头发热问题。设计过程中需要严格控制相邻插针的中心间距，保证插针位置度公差在合理范围内，避免插板时出现针脚偏位无法对准PCB焊盘孔的问题，插针伸出基座两端的长度也经过匹配计算，下端伸出长度适配常规PCB板厚的穿孔焊接需求，上端伸出长度适配配套排母的插接深度，保证插接后接触可靠，不会出现松脱、接触不良的情况。安装边界方面，这款排针的整体宽度由针数决定，基座厚度统一，安装时只需要在PCB对应位置按照针距设计等径的金属化过孔，过孔孔径略大于插针直径即可，不需要额外设计固定结构，焊接完成后依靠焊锡的固定力就能实现可靠连接，部分需要更高固定强度的场景也可以在基座两端增加定位柱，对应PCB上设计定位孔来提升抗振动能力。在实际选型应用中，这类排针可以根据实际需要的通路数量裁剪对应针数，不需要定制特殊长度，适配性极强，不管是小批量的样机试制还是大批量的量产产品都能灵活使用，插针的接触端设计有导向倒角，插接配套排母时不需要精确对准就能顺利插入，降低了组装过程中的操作难度，也能避免硬插导致的插针弯折变形问题。
