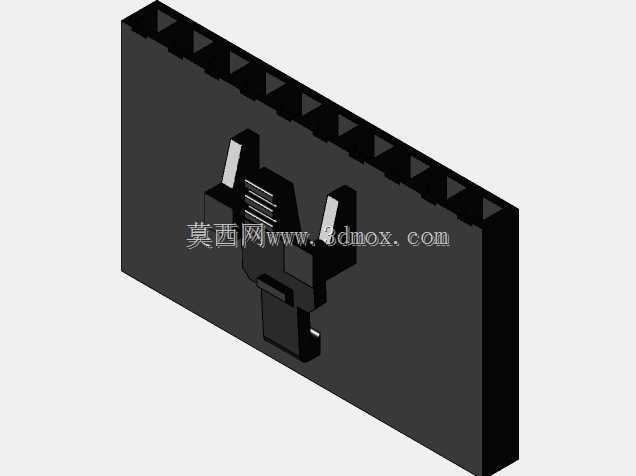

10引脚2.54节距连接器外壳结构设计

这类连接器外壳主要应用在PCB板端信号连接场景，常见于工控控制板、消费电子主板、小型传感模块的外接线路对接环节，承担引脚防护、插接定位、绝缘隔离的核心作用，避免裸露引脚受外力弯折、积尘短路，同时保证公母头对接时的对位精度，降低插歪导致的针脚变形、接触不良概率。设计时首先要匹配对应引脚的排布规则，10个引脚按照2.54mm标准节距排布，壳体内部的引脚槽位公差需要控制在合理范围，既要保证引脚能顺利装入不卡滞，也要避免槽位间隙过大导致引脚晃动偏移，影响对接时的同轴度。壳体的整体外形尺寸经过精准核算，长度25.4mm、宽度5.55mm、高度15.24mm，安装时需要在PCB板上预留对应尺寸的安装空间，壳体侧边的定位凸台要和板上的定位孔匹配，焊接时可以快速对位，不需要反复调整位置，提升批量组装的效率。外壳顶部的防呆结构是设计中的重点，不对称的卡位结构能彻底避免反插问题，操作人员不需要反复确认方向，插接到位后会有明显的卡扣反馈，确认连接稳固不会轻易松脱，在设备有小幅振动的使用场景下，也能保证连接可靠性，不会因为振动出现接插脱落、信号中断的问题。壳体壁厚的选择兼顾了结构强度和注塑成型的工艺要求，均匀的壁厚设计可以避免注塑时出现缩痕、缺料的问题，边缘的倒角处理既可以去除锐边防止组装时划伤操作人员，也能在公母头对接时起到导向作用，降低插接的对位难度。内部的隔筋结构把每个引脚的容纳槽独立分隔，避免相邻引脚之间因为异物、焊锡溢出出现短路问题，提升电气连接的安全性。外壳尾部的进线口做了圆弧过渡处理，线材接入后不会被锐边割破绝缘层，长期使用也不会出现线材破损的隐患。这类外壳通常采用阻燃绝缘的工程塑料注塑成型，表面的哑光处理既可以提升外观质感，也能减少表面划痕的产生，在批量生产时，壳体的尺寸一致性直接影响整批连接器的装配良率，建模时需要充分考虑注塑成型的收缩率，把成型后的尺寸误差控制在允许的公差范围内，保证和配套公头的互换性，不需要额外修配就能顺利对接。
