单排直插式排针连接器结构设计

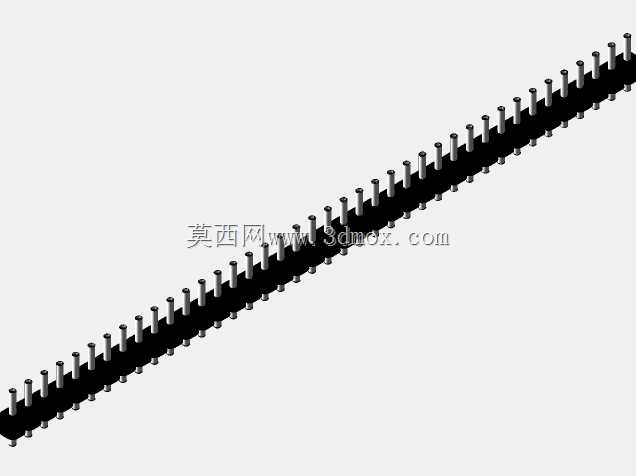

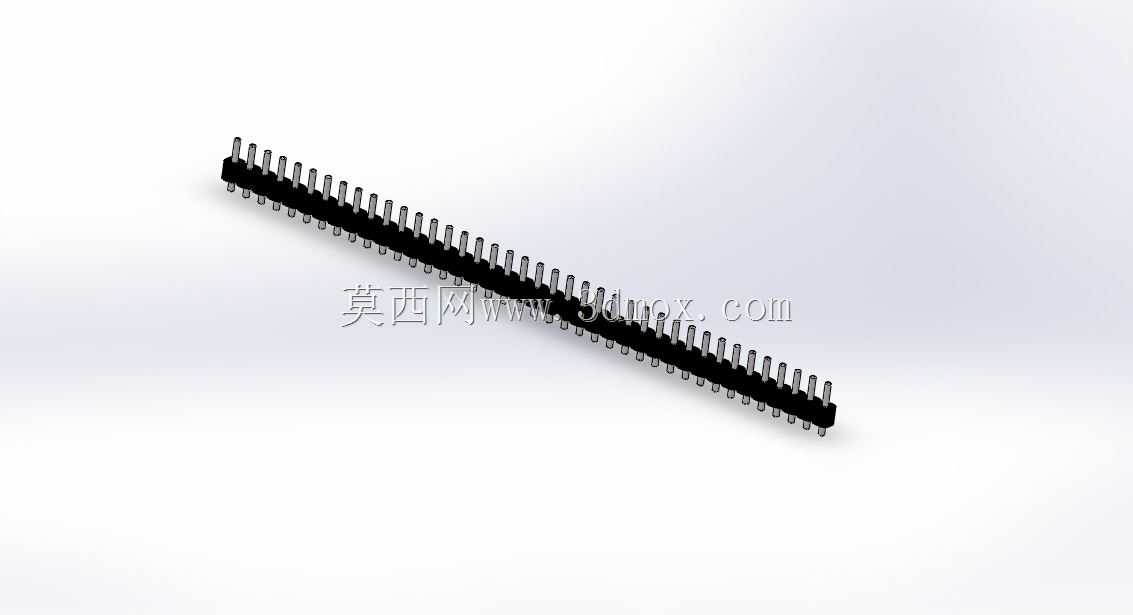

这款单排直插排针是板对板、板对线连接场景中极为常用的基础电子连接元件，日常在工控控制板卡、消费电子主板、嵌入式开发模块、电源驱动板的电路互联环节都能见到它的身影，主要承担不同PCB板之间、PCB板与外部线束之间的电信号与小电流传输作用，是电子设备组装中实现模块化电路拼接的核心基础配件。从结构设计来看，这款排针采用单排40Pin的标准位距排布，针脚采用方型截面设计，插装端做了锥度倒角处理，能在波峰焊或者手工插装时顺利穿过PCB对应孔径，避免插装过程中针脚剐蹭孔壁造成铜箔脱落，同时方型针身与焊盘孔的接触面积更大，焊接后抗弯折、抗拉扯性能优于圆针设计，能承受常规装配过程中的外力作用。排针的塑胶基座采用耐高温绝缘材质，针脚与基座之间采用过盈压合工艺固定，每根针脚的位置度公差控制在0.05mm以内，能保证插装时所有针脚同时对准PCB焊孔，不会出现个别针脚偏位顶弯的问题。基座的高度做了标准化设计，焊接后针脚露出PCB背面的长度符合常规波峰焊工艺要求，不会出现针脚过长导致焊盘连锡、过短导致虚焊的问题。在实际选型使用时，这款排针的安装边界需要重点关注，单排排布的整体长度对应40Pin标准2.54mm间距，总长度约101.6mm，基座宽度约2.5mm，针脚外露长度分为板上插合端与板下焊接端，插合端长度适配常规母座的插接深度，焊接端长度适配1.6mm标准厚度PCB的焊接要求，设计PCB封装时需要预留足够的焊盘尺寸，同时在排针两侧预留不小于2mm的操作空间，方便后续与母座对插时的对位操作，也避免周边元件过高干涉排针的插接动作。从功能特性上看，这款排针的接触电阻控制在极低水平，能稳定传输低频控制信号与额定范围内的工作电流，绝缘基座的耐压性能满足常规低压电子设备的安规要求，在-40℃到105℃的工作温度区间内都能保持稳定的接触性能，不会因为温度变化出现针脚松动、绝缘性能下降的问题。设计这类排针模型时，首先要确定标准针距与针数，先绘制单根针脚的截面轮廓，沿插装方向拉伸成型后做出端部倒角，再绘制塑胶基座的外形轮廓，通过布尔运算做出针脚的安装孔位，之后按照标准间距阵列所有针脚，最后校验每根针脚与基座的配合公差，确保模型的尺寸参数完全匹配实际生产的工艺要求，导出的模型可以直接用于PCB结构干涉检查、整机装配模拟，提前发现板卡布局中排针与周边结构件的干涉问题，减少实际打样时的改模次数。
