3D打印适配方形线轴灯丝固定夹结构

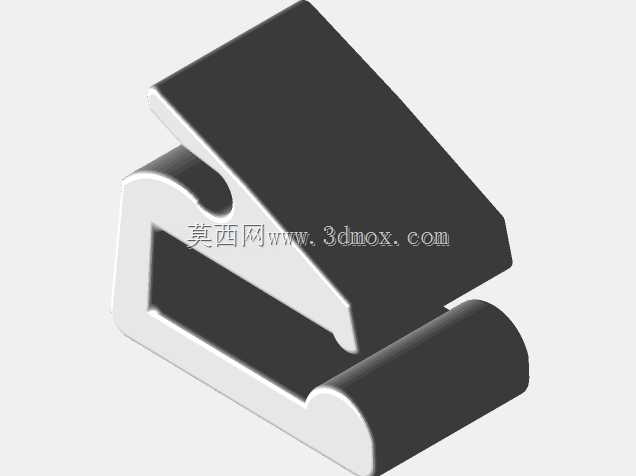

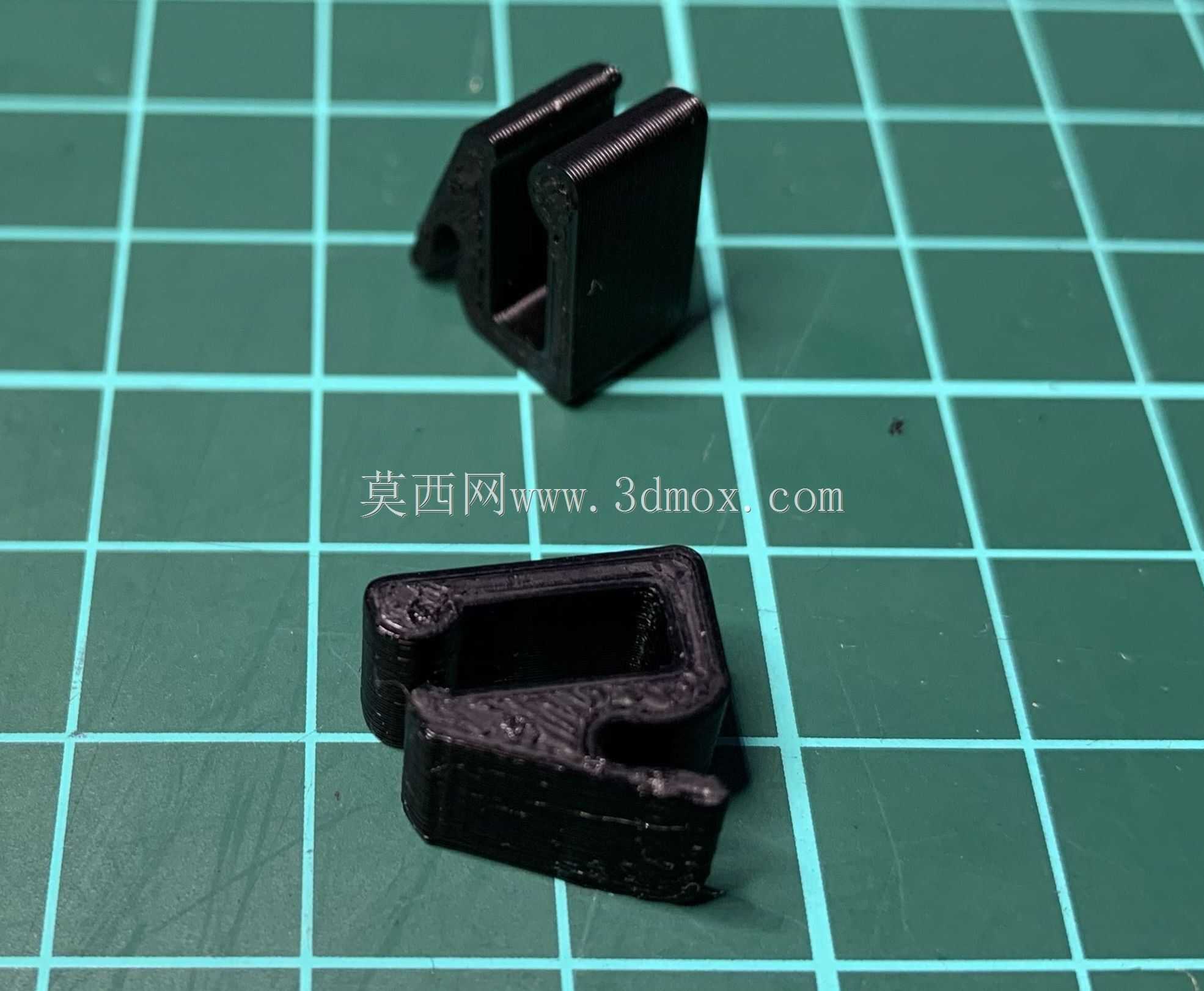

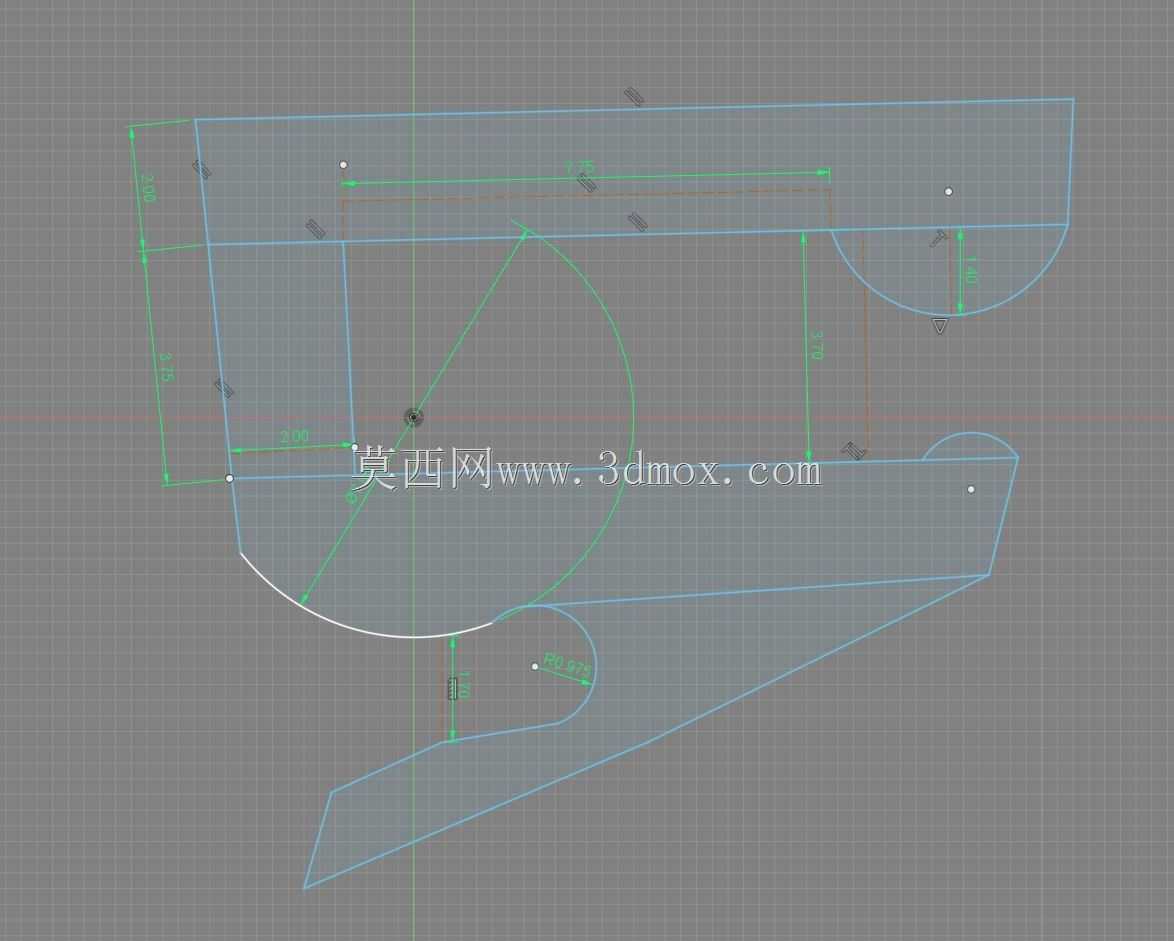

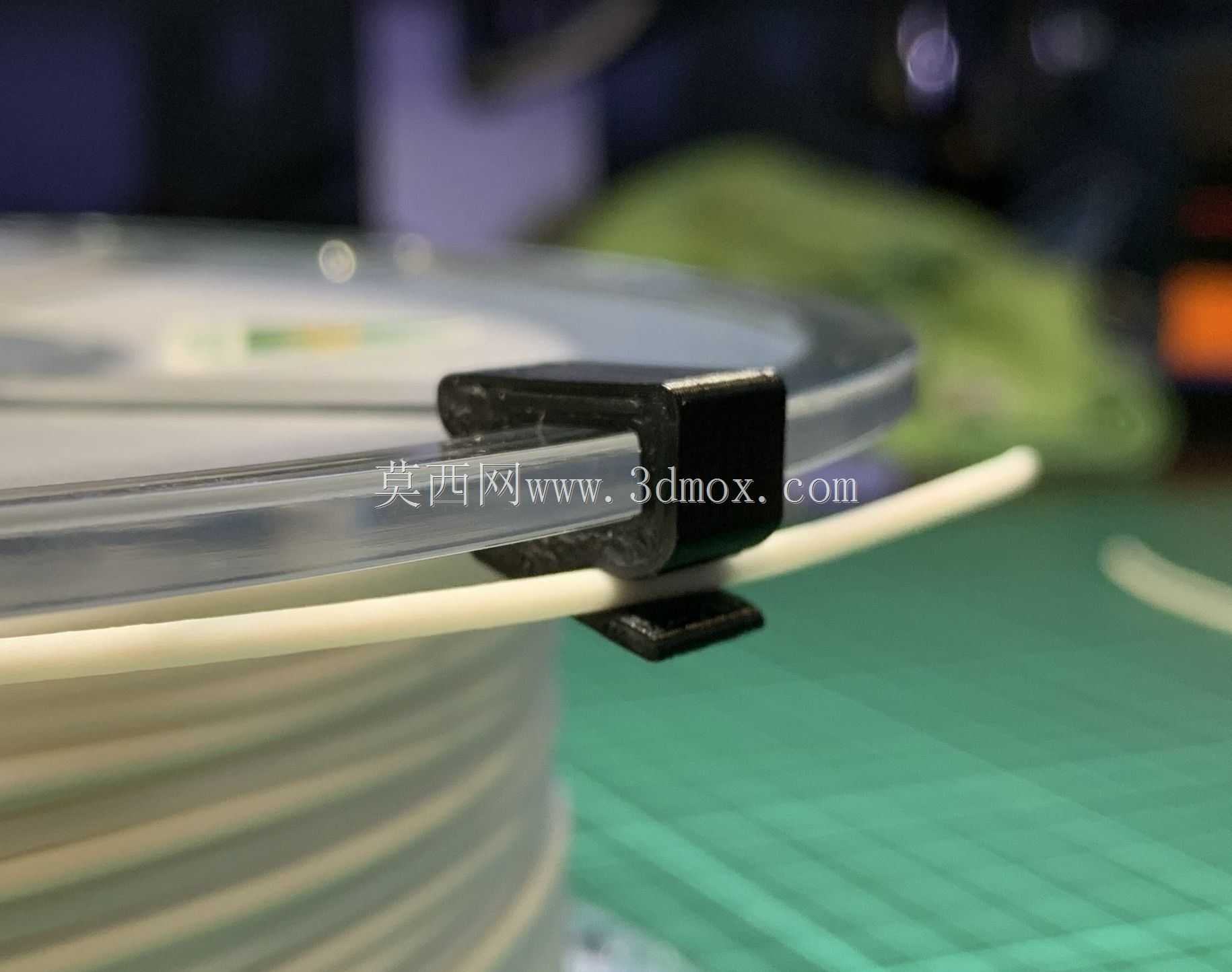

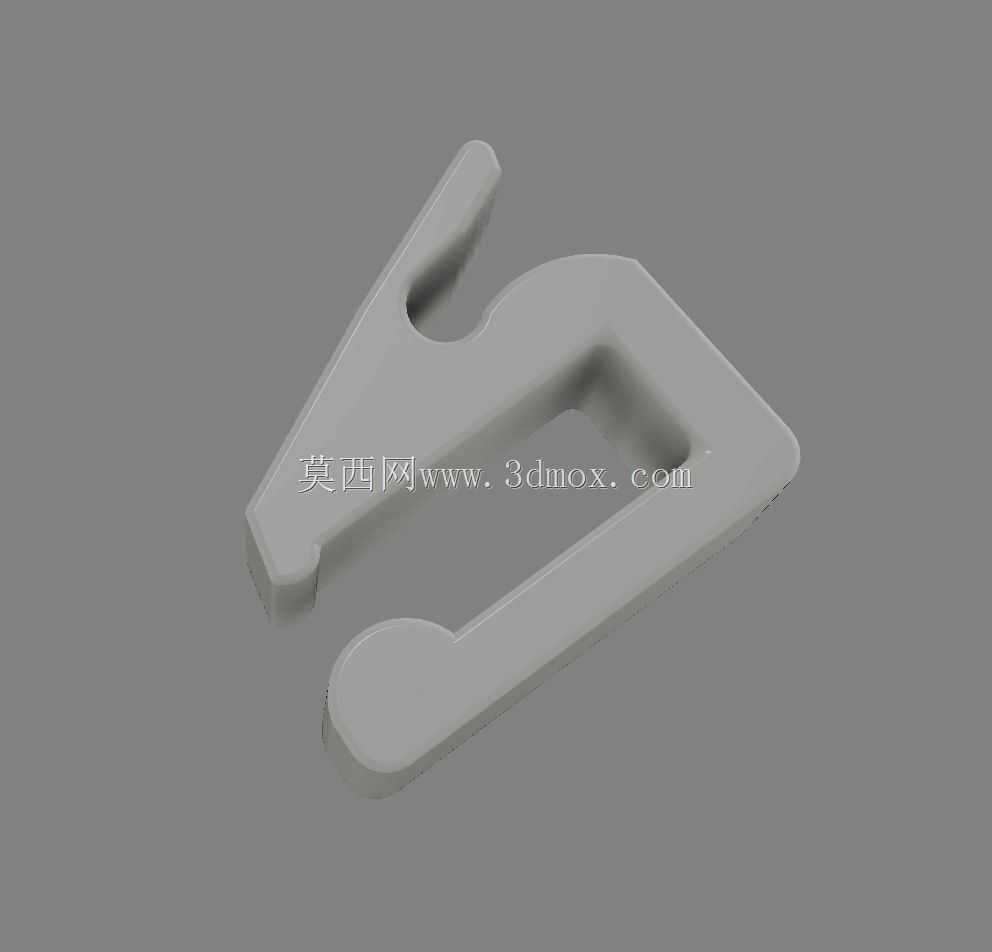

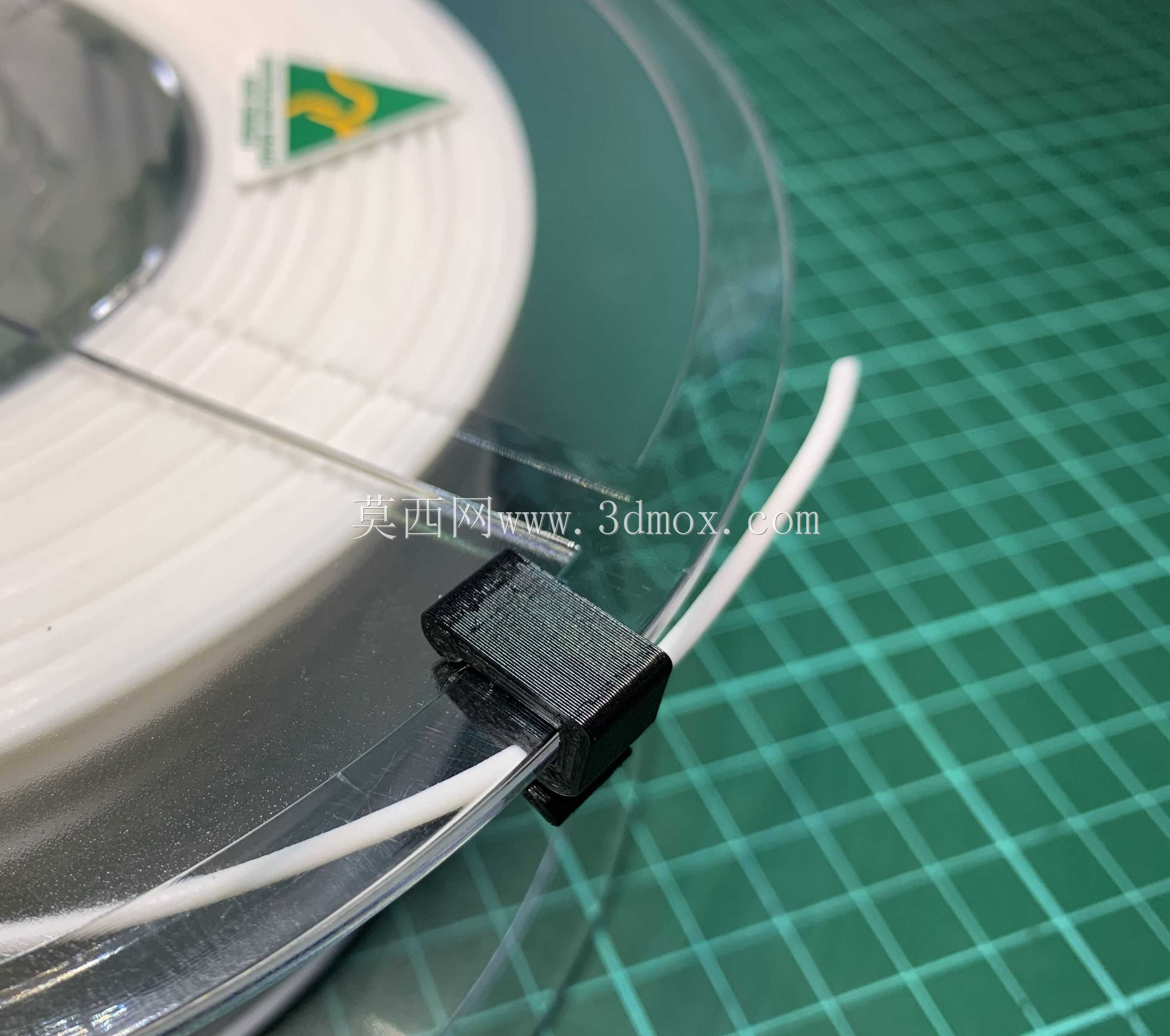

这款固定夹主要面向FDM3D打印耗材存储场景设计，解决日常耗材存放过程中灯丝端头松脱、缠绕、弯折的常见问题，区别于传统扭转灯丝固定的方式，采用夹持式结构实现灯丝的快速固定与释放，不会对灯丝本身产生扭曲应力，避免耗材端头产生不可逆弯折影响后续送料顺畅度。结构设计上针对市面常见的3.7mm方形边缘线轴做了适配优化，夹体自带1mm缩进台阶，可匹配线轴边缘距端面7.8mm的安装位，安装时直接卡入线轴筒边缘即可完成固定，无需额外粘接或紧固件，拆装调整都十分便捷。夹体整体高度仅10mm，属于小型结构件，安装后不会额外占用过多存储空间，也不会和线轴架、料盘收纳结构产生干涉。夹体的灯丝导向侧做了定向角度处理，灯丝卡入后会顺着导向角度自然排布，不会出现绕线卡滞、端头翘起剐蹭周边结构的问题，存放状态下灯丝能保持顺畅的出线弧度，下次取用打印时无需反复整理理顺端头。从结构强度角度考量，夹体的夹持臂做了等壁厚加强处理，采用PLA或PETG材料打印即可满足长期反复开合的使用需求，其中PETG材料的弯曲抗疲劳表现更优，适合高频次取用耗材的使用场景，1.75mm规格的常规打印耗材均可适配夹持，夹持力度经过调校，既能稳定夹住灯丝端头不会自行松脱，取用的时候稍用力即可拉出灯丝，不会夹伤耗材表面影响送料轮咬合。安装边界上，夹体的卡槽尺寸完全匹配对应规格线轴的边缘厚度，卡入后不会在线轴上晃动移位，即使线轴滚动搬运，夹体也不会脱落，灯丝端头始终保持在固定位置，不会散落到线轴层缝中造成乱线。整个结构没有冗余设计，所有曲面和棱角都做了圆角过渡，打印时无需添加支撑即可一次成型，打印完成后无需额外后处理就能直接使用，夹持开口的尺寸经过反复验证，既能保证单手操作就能把灯丝卡入，又不会因为开口过大导致夹持力不足松脱。
