电路板穿线用带定位刻度插针结构

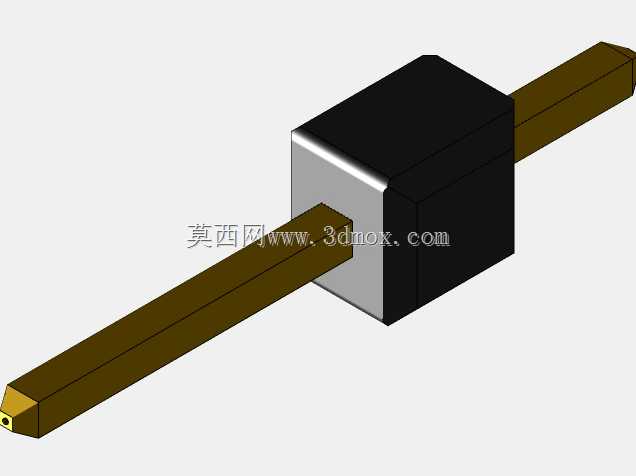

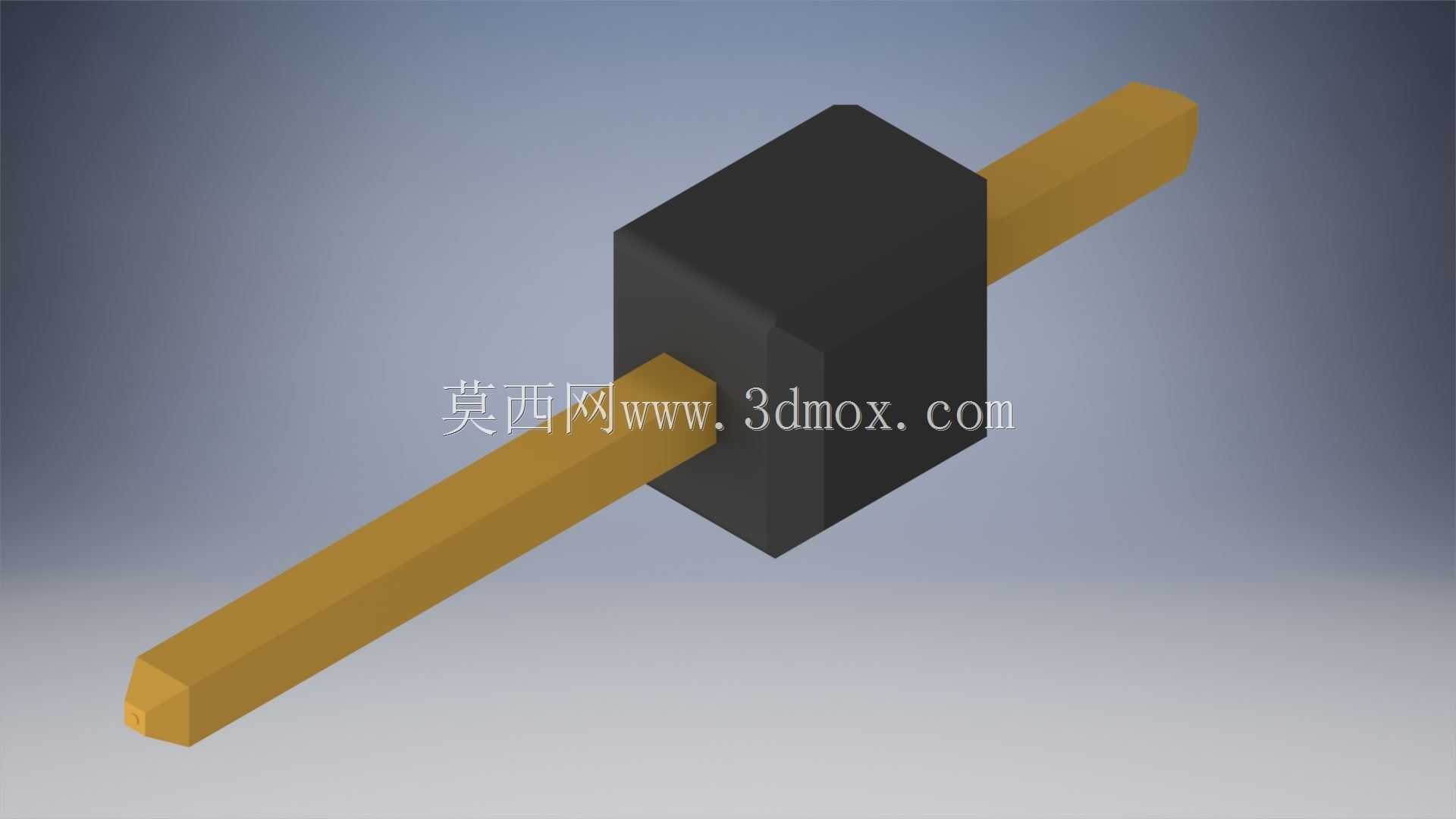

在电子装联、PCB板卡组装的实际生产场景中，这类穿板插针是实现板间垂直连接、跨层信号导通的核心基础连接件，很多时候工程师在做板卡堆叠设计时，会遇到不同层PCB的孔位对位偏差、插针穿入后易歪斜偏移的问题，这款插针的结构设计就针对性解决了这类现场痛点。从结构设计逻辑来看，插针中间设置的方形绝缘定位块是整个零件的核心定位基准，方形结构的设计并非随意选择，而是利用方形的直角边与PCB上预制的方形安装孔形成防转配合，避免插针在焊接、后续插拔使用过程中出现周向转动，保证两端插脚的对位精度。两端伸出的长条形插脚做了等截面设计，端部做了微小的倒角处理，方便插针顺利穿过PCB上的金属化孔，不会因为孔边的毛刺、孔位的微小公差出现卡滞。设计时特意在插针靠近定位块的根部位置做了小圆圈状的限位凸台，这个结构一方面可以控制插针穿入PCB的深度，保证插针两端露出板卡的长度一致，避免焊接时出现插针高低不齐的问题，另一方面凸台可以在焊接时阻挡焊锡顺着插脚往定位块方向流淌，减少焊锡爬移导致的相邻插针短路风险。从安装边界来看，中间方形定位块的厚度与两块堆叠PCB之间的设计间距完全匹配，安装时定位块被夹持在两块板之间，既可以起到板间支撑的作用，控制板间间距的一致性，也能避免插针受侧向力时出现弯曲变形。插脚的截面尺寸按照标准PCB金属化孔的通用公差设计，单边预留0.1mm左右的安装间隙，既可以保证插针顺利穿入，也不会因为间隙过大导致焊接时焊锡填充不足、连接强度不够的问题。在实际使用场景中，这类插针广泛应用在工控板卡、电源模块、消费电子的板间连接场景，相比普通的圆形插针，带方形定位块的结构不需要额外增加定位柱就可以实现防转定位，减少了PCB上的开孔数量，提升了板卡的空间利用率。设计过程中需要重点关注定位块与插脚的同轴度，插脚的直线度公差控制在0.05mm以内，避免穿板时出现卡滞，同时两端插脚的长度要根据不同板厚、不同焊接工艺的要求做匹配，比如波峰焊工艺下插脚露出板面的长度控制在1.5-2mm，既能保证焊锡充分浸润形成良好的焊点，也不会因为插脚过长导致剪脚工序的工作量增加。另外插脚表面的镀层选择也需要结合使用场景调整，普通民用场景选择镀锡处理即可满足焊接要求，工业高可靠性场景则需要选择镀金处理，提升接触可靠性与抗腐蚀能力。
