树莓派嵌入式开发板防护安装外壳

　　这套壳体结构面向嵌入式开发场景中的单板计算机防护需求，日常部署在工业控制柜内层、教学实验台架、小型物联网终端箱体以及桌面原型验证工位中，核心作用是把裸露的树莓派电路板与周边走线、金属安装面隔离开，避免调试过程中螺丝刀、焊锡丝、裸露导线误触板卡焊点造成短路，同时也能阻挡车间环境里的浮尘、切削液飞沫直接落在PCB表面。从实际装机逻辑来看，壳体没有采用全封闭包裹方案，而是在对应板卡外接接口的位置预留了完整开放缺口，装机后以太网口、USB端口、HDMI接口、供电插口以及GPIO排针区域都不需要额外拆装盖板就能直接插拔线材，现场调试时不用反复拆解壳体，大幅减少反复拧螺丝带来的螺孔滑牙风险。

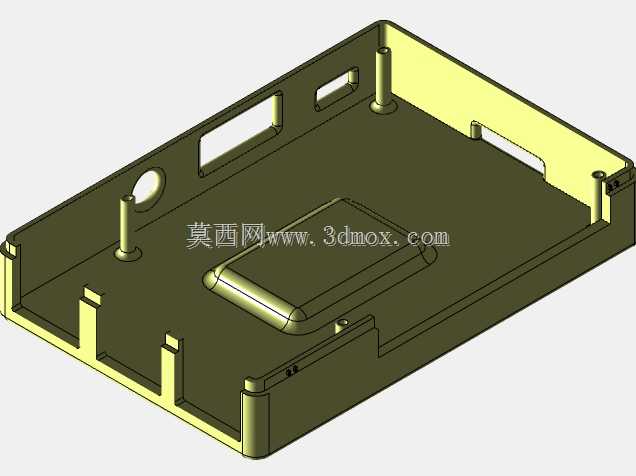

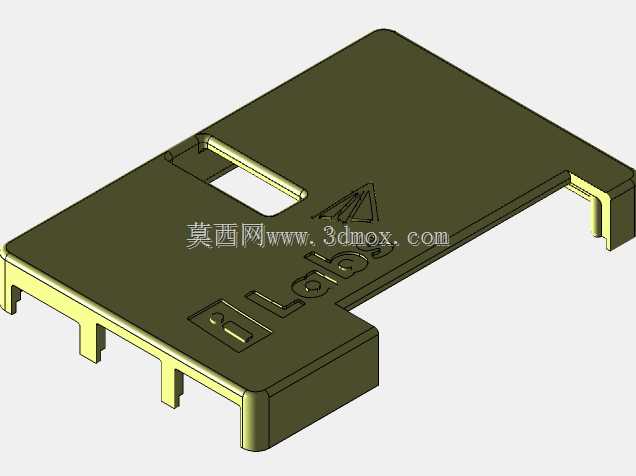

　　壳体底部伸出的几处折弯卡扣是整个结构的设计核心，建模时完全对照树莓派板的标准安装孔位与板厚做间隙匹配，卡扣的折弯高度预留了0.3mm的弹性变形量，装配时把电路板从壳体开口侧平推到位，卡扣会自动卡在PCB边缘的限位台阶处，不需要额外使用铜柱或者自攻螺丝就能完成板卡固定，小批量原型制作时哪怕采用激光切割亚克力板或者薄铝板加工，也能依靠材料自身弹性实现免紧固件装配。壳体顶面开设的矩形开窗位置，精准对应板载核心芯片的散热区域，既可以让芯片工作时产生的热量直接通过开窗对流散出，也能在需要时直接粘贴标准尺寸的散热片，不需要在壳体表面额外冲压散热孔，降低加工工序复杂度。顶面同时做了下沉式的标识浮雕区域，建模时把端口方向、引脚序号的提示特征直接整合在壳体面上，装配时操作人员可以快速核对板卡摆放方向，避免反插板卡导致接口对位偏差。

　　外形轮廓完全跟随树莓派板的外边界做外延设计，整体长宽尺寸仅比电路板本身大出安装壁厚与卡扣让位距离，不会额外占用控制柜内的宝贵安装空间；壳体侧边的外延折边一方面提升了薄板材的整体刚性，避免大面积平板受力出现翘曲，另一方面折边上预留的安装通孔可以直接配合M3螺丝把整个壳体固定在设备内壁、DIN导轨转接板或者实验台面板上，安装边界完全兼容通用的嵌入式终端安装位。设计过程中特意把所有棱角位置都做了圆角过渡，既避免薄板材切割后的锐边划伤调试人员的手部，也减少应力集中导致的边角开裂问题。针对内部走线，壳体边缘预留的缺口可以让排线、GPIO引线从指定位置平顺引出，不会出现线材被壳体边缘压损绝缘层的隐患。整个结构没有复杂的倒扣或者抽芯特征，如果采用注塑工艺加工，模具结构极其简单，分型面直接沿壳体最大轮廓设置即可；如果是小批量定制场景，使用3D打印或者数控铣削板材拼接也能快速成型，适配从学生课程设计、创客原型验证到小型工业终端批量部署的不同使用需求，在保证防护性能的前提下把装配工序压缩到最少，同时兼顾散热、接口操作、安装固定多方面的实际使用要求。
