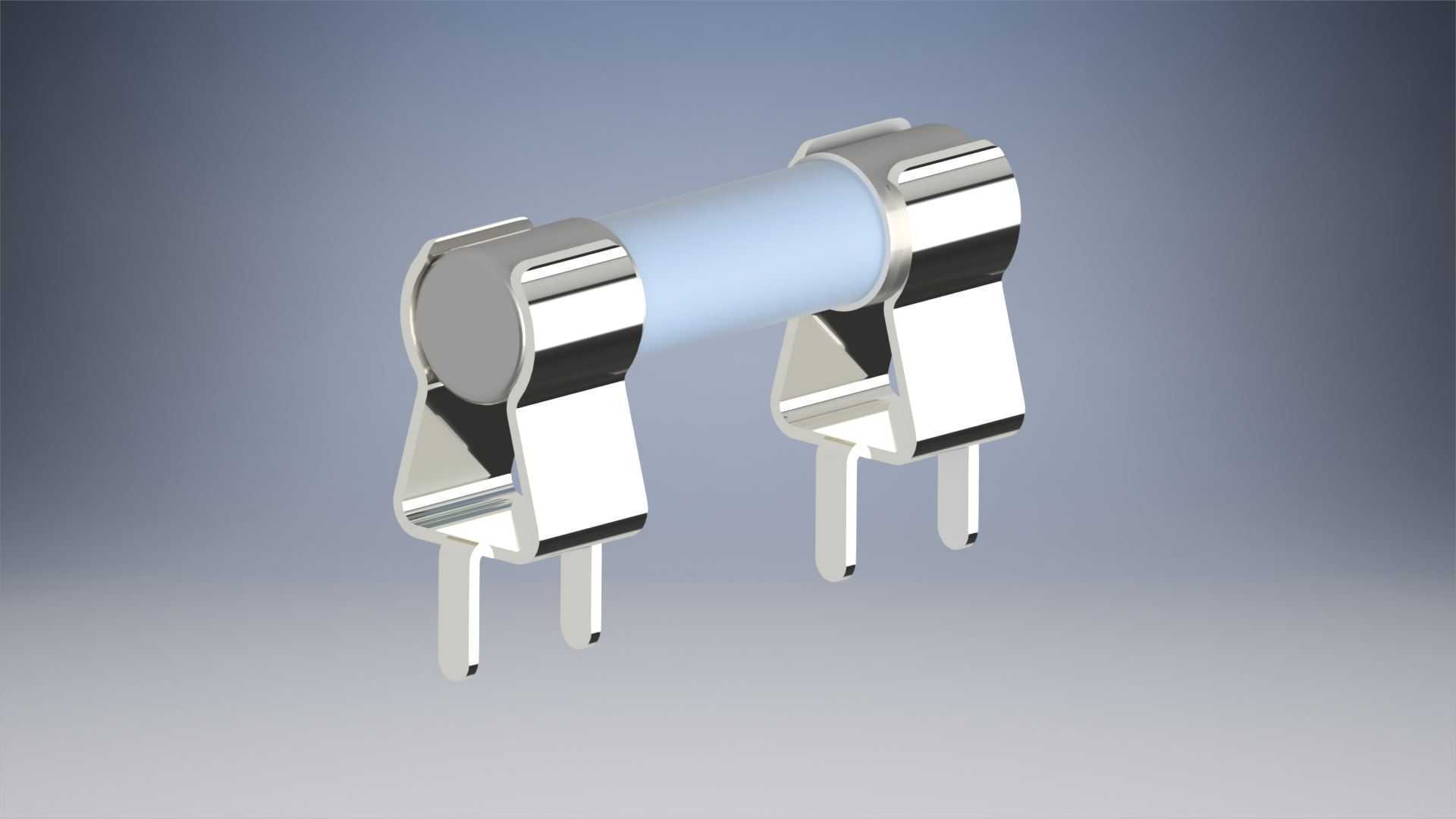

直插式标准尺寸保险丝夹持安装座结构

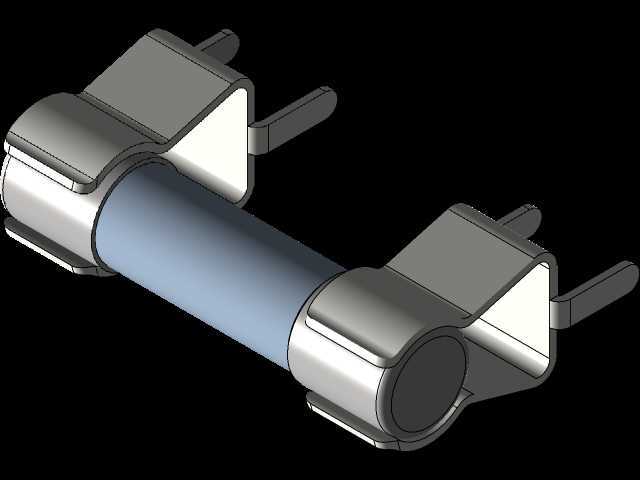

　　从功能特性来看，整个座体分为两个对称的导电夹持单元，分别对应管状保险丝两端的金属端帽，每个单元都集成了PCB直插引脚与弹性夹持臂，不需要额外的紧固件，依靠金属弹片的预紧力就能把保险丝牢牢卡在两个夹持臂之间，既保证电流导通的接触面积，又能在保险丝熔断后快速更换，不需要焊接操作，适合现场运维时的快速检修。设计思路上没有采用一体化的塑料基座加金属夹片的组合结构，而是直接用导电金属板材冲压折弯成型两个独立的夹持件，这样做的好处首先是减少了零部件数量，省去了塑料基座的开模成本，对于小批量试制的电路板来说，不需要额外开模就能快速适配标准尺寸的管状保险丝；其次是金属结构的耐高温性能更好，在保险丝因为过流发热甚至熔断瞬间的高温场景下，不会出现塑料基座融化变形导致的夹持失效问题，避免故障扩大。在低压直流控制板、消费类电子主板、小型工控电源模块的板级电路设计里，过流保护器件的安装可靠性直接决定了整板故障时的安全冗余，这款直插式保险丝座就是针对板载管状保险丝的固定与导电需求设计的夹持结构。日常做PCB布局时，很多工程师容易忽略保险丝座的安装边界，要么预留的焊盘间距和引脚跨距不匹配，要么夹持弹片的让位空间不足，导致保险丝装拆时刮伤周边阻焊层，甚至碰歪相邻的贴片元件，这款结构在设计时就把这些现场装配的痛点纳入了考量。

　　外形尺寸方面，两个夹持单元的引脚中心距严格匹配对应规格管状保险丝的长度公差，夹持臂的圆弧开口尺寸和保险丝金属端帽的直径做了0.1mm的过盈配合设计，既不会因为间隙过大导致接触电阻升高发热，也不会因为过盈量太大导致保险丝插入时需要过大的力，甚至弹片产生塑性变形失去夹持力。安装边界上，直插引脚的直径和长度适配常规2.54mm网格的PCB通孔设计，引脚伸出PCB背面的长度控制在1.2-1.5mm，刚好满足波峰焊的焊锡浸润要求，不会因为引脚过长导致焊锡桥接相邻焊盘；夹持臂的高度方向做了折弯让位，保险丝安装完成后，管体底部和PCB板面之间预留了1mm左右的间隙，避免保险丝管体直接接触PCB板面的阻焊层，长期工作时的热量直接传导到PCB上导致局部阻焊层老化变色。实际应用场景里，这类结构常出现在小型开关电源的输入侧、工控IO板的供电回路、家电控制板的电源入口处，相比贴片式保险丝座，直插结构的机械强度更高，在有轻微振动的设备使用场景下，比如小型台式设备、壁挂式控制模块里，不会因为振动出现保险丝松脱接触不良的问题；相比带塑料底座的保险丝座，这种分体式冲压结构的占用板面面积更小，对于布局紧张的小型电路板来说，能节省宝贵的板面空间，同时金属弹片的接触压力更均匀，长期使用后不会因为塑料老化导致夹片松动。

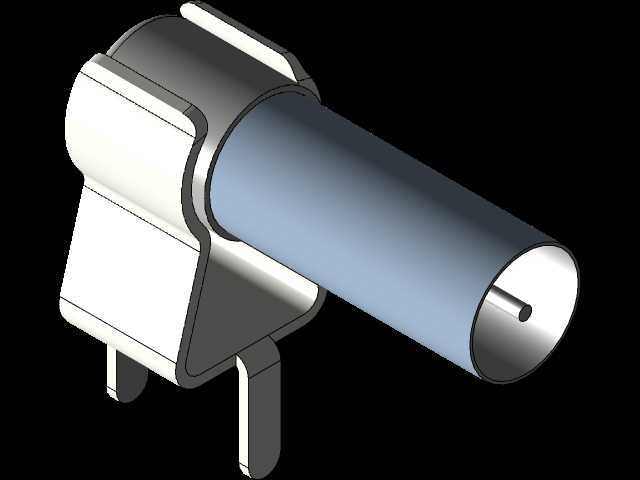

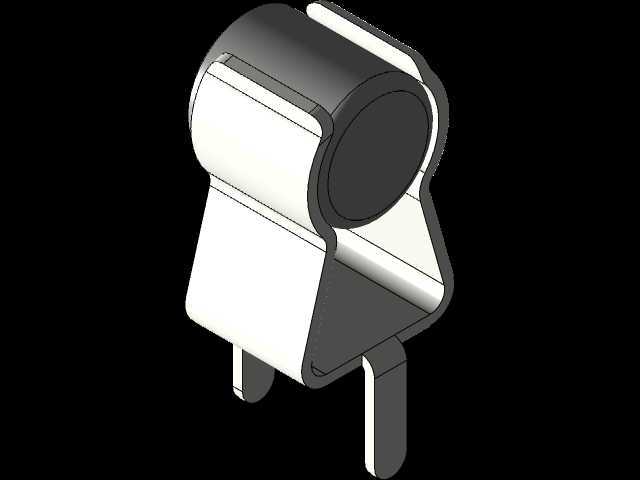

　　做三维建模的时候，需要特别注意折弯处的圆角处理，冲压工艺里折弯内角不能小于板材厚度的0.5倍，不然会出现冲压开裂的问题，模型里的弹片折弯处都做了对应的圆角过渡，同时夹持臂的开口处做了向外的翻边导向，方便保险丝插入的时候自动对中，不需要刻意对准就能顺利卡入夹持位。另外两个夹持单元是完全对称的结构，建模时只需要完成单个零件的建模，通过镜像装配就能完成整体结构，减少重复建模的工作量，也能保证两个夹持件的尺寸一致性，避免因为两个夹片的高度差导致保险丝安装后出现倾斜，一端接触不良的问题。

　　在导电性能的匹配上，弹片的材料通常选用锡磷青铜带材，表面做镀镍或者镀锡处理，模型里的夹持面做了平面度的约束，保证和保险丝端帽的接触面积足够，降低接触电阻，避免大电流通过时接触位置异常发热。很多新手工程师在选型这类保险丝座的时候，只关注适配的保险丝尺寸，忽略了引脚的跨距和焊盘的匹配，这款结构的引脚位置严格对应标准管状保险丝的安装尺寸，直接调用就能生成对应的PCB封装，不需要反复调整尺寸。在装配顺序上，两个夹持件先通过波峰焊固定在PCB上，之后再把保险丝压入两个夹持臂之间，维护更换时只需要用镊子或者尖嘴钳把熔断的保险丝拔出，插入新的同规格保险丝即可，不需要拆卸其他零部件，运维效率很高。针对不同尺寸的管状保险丝，只需要调整两个夹持件的安装间距，以及夹持臂的圆弧直径，就能快速衍生出适配不同规格的系列结构，不需要重新设计整体结构，零件的通用化率很高，能有效降低生产时的物料管理成本。
