深沟球轴承三维结构设计模型

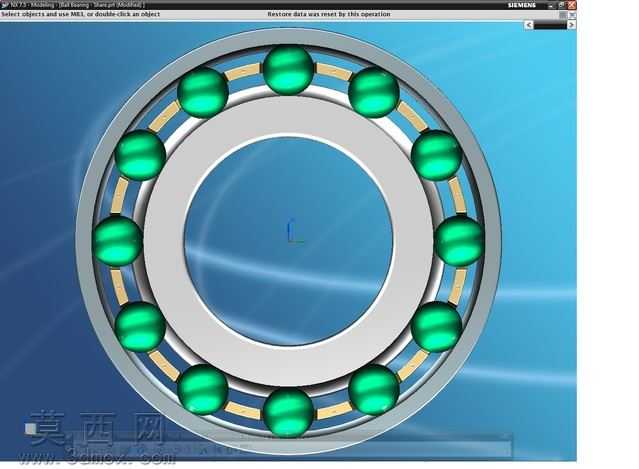

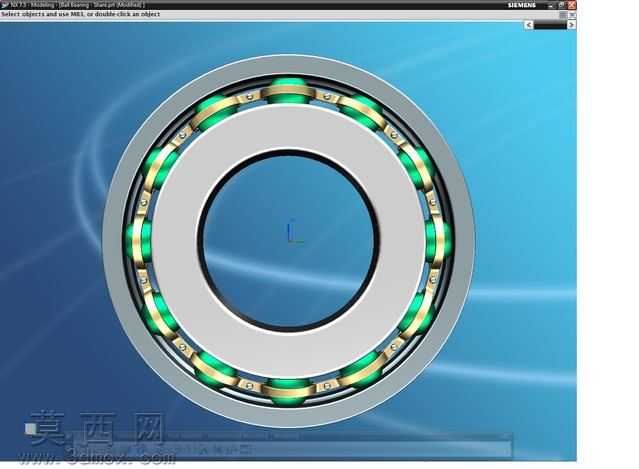

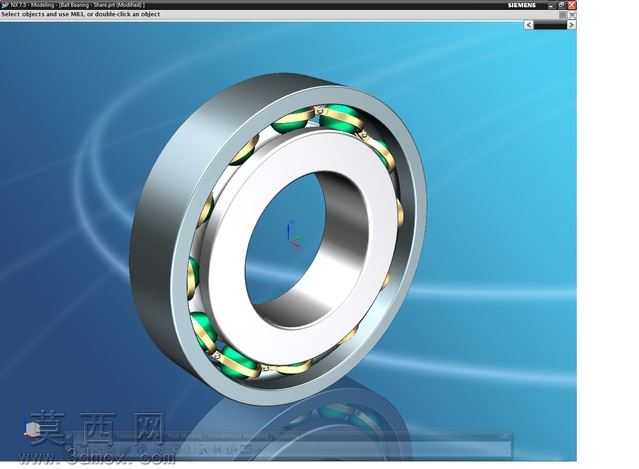

本模型为标准深沟球轴承三维实体模型，建模过程严格遵循滚动轴承通用设计规范，先通过草图绘制完成内圈、外圈的截面轮廓，利用旋转凸台特征生成内外圈的基础基体，针对内外圈的滚道位置，通过精确的圆弧尺寸约束完成滚道曲面的切削成型，保证滚道曲率与滚动体的匹配度。滚动体部分采用圆周阵列特征完成均匀排布，保持架采用分段式结构设计，通过拉伸、切除特征完成单个兜孔的结构制作，再通过圆周阵列实现所有兜孔的均匀分布，确保每个滚动体都能被保持架精准限位，避免运转过程中滚动体出现脱落或相互摩擦的问题。材质渲染阶段，为内外圈配置了高铬轴承钢的金属材质，调整金属粗糙度参数模拟轴承钢精加工后的哑光金属质感，为滚动体配置了抛光轴承钢材质，添加适当的反射效果体现滚动体的高精度加工表面，保持架部分采用冲压黄铜材质，调整材质的金属色泽与粗糙度，还原黄铜冲压件的真实视觉效果，同时为保持架与滚动体接触的位置添加了轻微的润滑脂质感贴图，模拟轴承装配后的实际状态。结构设计上充分还原了深沟球轴承的装配关系，内圈与滚动体、外圈与滚动体之间保留了符合行业标准的微小配合间隙，保持架与滚动体之间设置了合理的活动余量，能够直观展示轴承运转时内圈、滚动体、外圈、保持架的相对运动关系。整体建模过程注重尺寸精度与结构还原度，所有特征参数均参考通用深沟球轴承的标准尺寸进行设定，可用于机械结构装配演示、传动系统原理展示、机械设备零部件选型参考等场景，模型经过干涉检查，不存在零部件之间的穿模问题，各部件的装配层级清晰，能够支持后续的运动仿真添加、装配爆炸图制作等拓展操作，完整呈现了深沟球轴承作为通用机械支撑部件的结构特点与功能特性。
