工业散料输送用斗式垂直提升结构

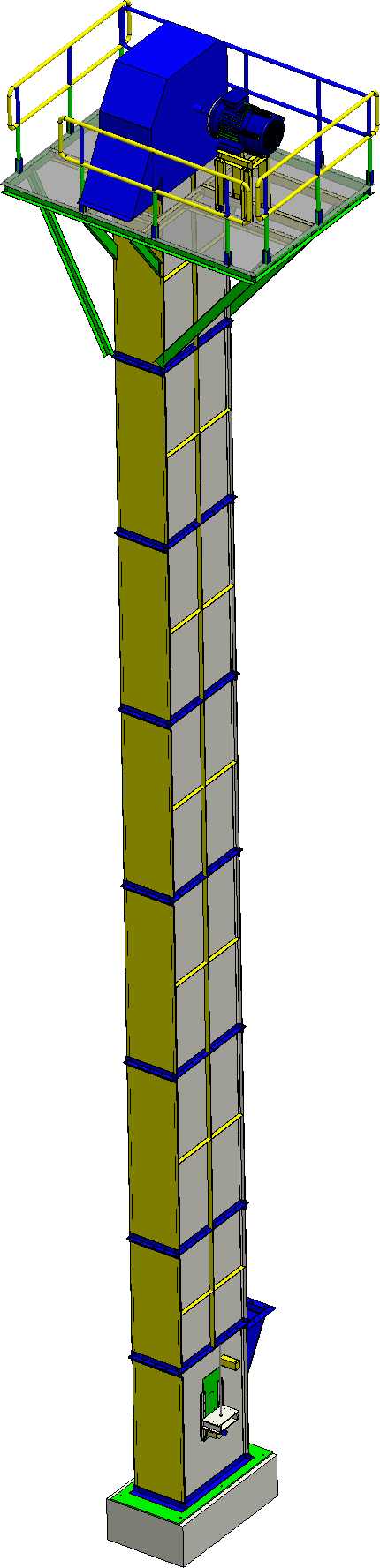

在粮食加工、建材生产、矿山选矿这类需要处理散状物料的生产场景里，垂直段的物料转运一直是厂区布局里需要重点考量的环节，斗式提升结构就是为这类大高度差的散料垂直输送需求设计的专用设备。这套结构的设计首先围绕安装边界做了适配，主体采用立式塔状框架结构，顶部预留了与上层输送平台对接的安装位，平台周边设置了标准化的安全防护栏杆，方便后期运维人员在顶部开展检修、料位核查等作业，底部则预留了与下层进料段、出料溜槽对接的接口，整体安装时不需要额外搭建复杂的附属支撑结构，依托自身的框架刚度就能满足垂直段的承载要求。从功能逻辑上看，这套结构依靠环绕在塔架内部的牵引构件带动料斗做循环回转运动，底部进料段的散料会被舀入料斗内，随着牵引构件上升到顶部位置后，在顶部驱动轮组的转向作用下，料斗内的物料会在重力与离心力的共同作用下从出料口卸出，直接接入上层的输送管线，整个输送过程处于封闭的塔架内部，能大幅减少散料输送过程中的粉尘外溢问题，尤其适合输送粉状、颗粒状的无磨琢性或低磨琢性散料。设计过程中重点考量了框架的受力分布，塔架主体采用分段式的钢板拼接结构，沿高度方向每隔固定间距设置横向加强筋与纵向导轨，既可以为牵引构件的运行提供导向，避免料斗运行过程中出现偏摆剐蹭，也能提升整体框架的抗风载、抗振动能力，适配不同厂区的室外或室内安装环境。顶部的驱动端设置了防护外罩，能避免运行过程中杂物卷入驱动轮组，也能降低驱动部件运行时的噪声扩散，底部设置了张紧调节结构，可以根据牵引构件的运行磨损情况实时调整张紧度，避免出现打滑、跑偏等运行故障。料斗的排布间距、运行线速度都做了匹配性设计，针对不同堆积密度的散料可以调整对应的运行参数，既保证输送效率，也避免料斗在舀料、卸料过程中出现撒料问题。设备的外形尺寸按照常规工业厂房的层高做了适配，不需要对现有厂房结构做大规模改造就能完成安装对接，进料口与出料口的法兰尺寸都采用了通用工业标准，可以直接和上下游的带式输送机、料仓等设备做衔接，减少现场安装的适配工作量。
