台式机光驱位双风扇散热扩展托架结构

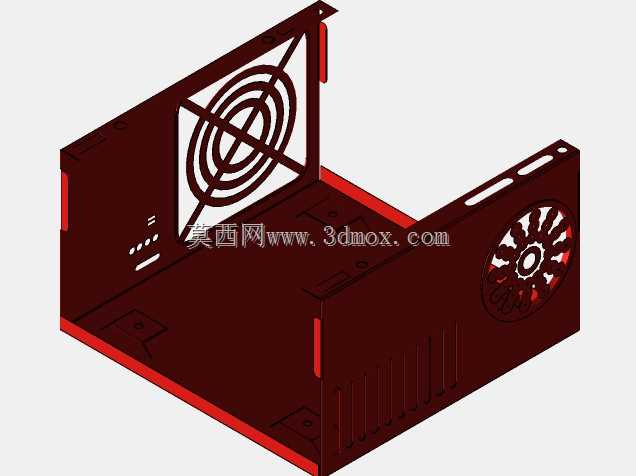

日常做机箱改装、工业控制计算机内部散热布局调整时，常会遇到闲置光驱位的利用问题，这款托架就是针对标准5.25英寸光驱位安装边界设计的散热扩展结构，能直接利用机箱闲置的驱动器仓位，加装散热风扇来强化机箱内部特定区域的空气流通效率。从结构设计来看，整体采用弯折钣金成型的框架式结构，没有多余的冗余结构，侧壁预留的风扇安装位做了加强筋处理，避免风扇长期运行产生的共振传导到机箱本体，托架边缘做了折边收边处理，既提升了整体结构刚度，也能避免安装时割伤线材或者操作人员手部。托架的安装尺寸完全匹配标准台式机机箱的5.25英寸仓位固定孔位，不需要对机箱做额外的打孔改造，直接沿用仓位原有固定螺丝点位就能完成锁紧固定，安装边界控制精准，推入仓位时不会和机箱内部的主板供电线、硬盘数据线产生干涉。两侧预留的风扇位分别适配80mm规格的轴流风扇，其中一侧的风扇格栅做了同心圆加十字加强筋的防护结构，另一侧则是涡轮样式的通风开孔，两个风扇位的走线槽都预留在托架侧壁的缺口位置，风扇供电线可以顺着缺口走到机箱背部的理线区域，不会打乱机箱内部原有走线布局。实际使用场景中，这类托架除了家用台式机的散热改装，也常应用在工业工控机的内部散热改造里，针对工控机长期高负载运行时硬盘、扩展卡区域积热的问题，通过加装这个托架引导气流定向流过发热区域，比单纯在机箱尾部加装排风风扇的散热效率提升明显，能把硬盘区域的工作温度降低五到八摄氏度。设计时还考虑到了不同使用场景的兼容性，托架底部预留了额外的固定点位，除了安装风扇，也可以根据需求固定小型固态硬盘、温度检测模块这类小尺寸配件，框架的镂空结构不会阻挡气流穿过，整体重量控制在较低范围，不会给机箱仓位的固定结构带来额外负载。结构上的弯折角度都做了精准控制，钣金件的折弯公差控制在合理范围，推入仓位时不会出现卡滞或者旷量过大的问题，侧壁的红色标识条是安装对位标记，对准仓位的推入基准线就能保证固定孔位完全对齐，降低现场安装的对位难度。
