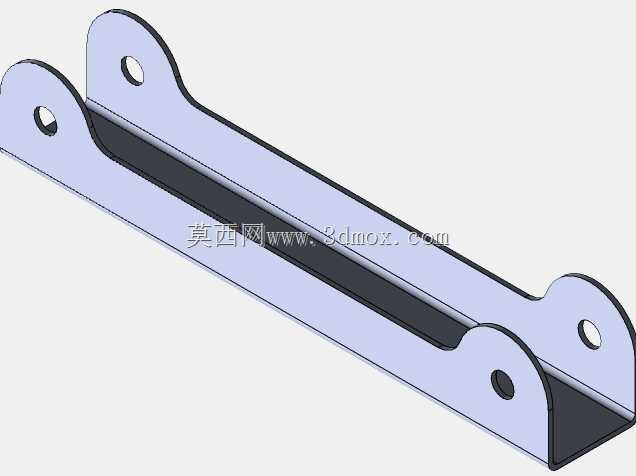

双侧带孔U型槽连接固定支架结构

该零件为典型的钣金弯折成型连接构件，在各类轻型输送线侧边护板安装、小型设备机架层板固定、工装夹具辅助定位结构中有着广泛应用，主要承担两个平行部件之间的跨接承重与位置固定作用，可抵消安装面之间的小幅高度差，同时为被连接件提供稳定的支撑基准。从结构设计来看，零件主体采用等厚板材经冷弯折形成U型通槽结构，槽体内腔可直接卡入对应厚度的型材或板件边缘，无需额外加工定位卡槽即可实现快速预装，降低现场装配的对位难度。零件两端延伸出的对称安装耳片上，各加工有同轴度经过校准的圆形安装通孔，孔位中心距严格匹配常用标准紧固件的安装跨距，既可以穿入螺栓实现与相邻构件的刚性锁固，也可配合销轴实现小角度的铰接活动连接，适配不同的装配需求。设计阶段充分考虑了钣金加工的工艺特性，弯折处预留了合理的内R角，避免弯折过程中出现应力集中导致的板材开裂问题，耳片与主体槽身的过渡位置做了圆弧切边处理，既消除了尖锐边角带来的装配安全隐患，也减少了板材冲裁过程中的毛刺残留。安装边界方面，零件整体长度适配常规200mm以内的跨接安装场景，槽体内宽可容纳厚度3mm以内的板材或型材插入，两端安装孔的孔径适配M6规格的标准紧固件，安装时槽体开口方向可根据现场布线、走管的实际需求调整朝向，既可以开口朝上作为托举支撑件使用，也可以开口朝下作为压合固定件使用，甚至可以侧向安装作为两个垂直面之间的角接加强件。在实际设备运行过程中，该结构的U型槽身可分散承载时的局部应力，避免连接位置出现应力集中导致的板材变形，双侧对称的耳片设计可保证受力均匀，不会出现单侧受力导致的连接松动问题，表面无需额外做复杂处理，常规喷塑或镀锌即可满足多数工业场景的防锈需求，适合批量加工应用在各类通用机械设备的辅助连接位置。
