17位5mm间距THT蓝色接线端子排结构

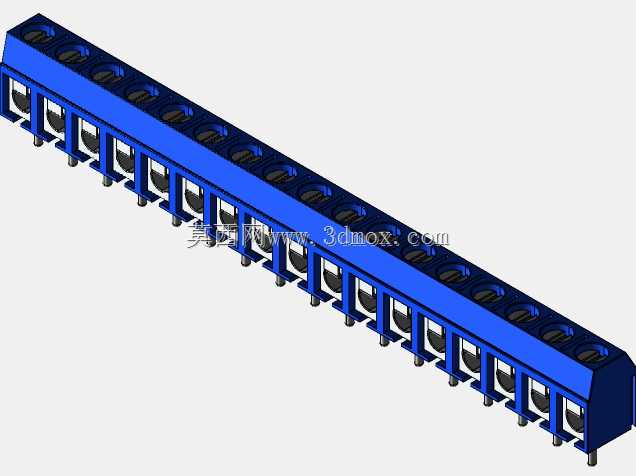

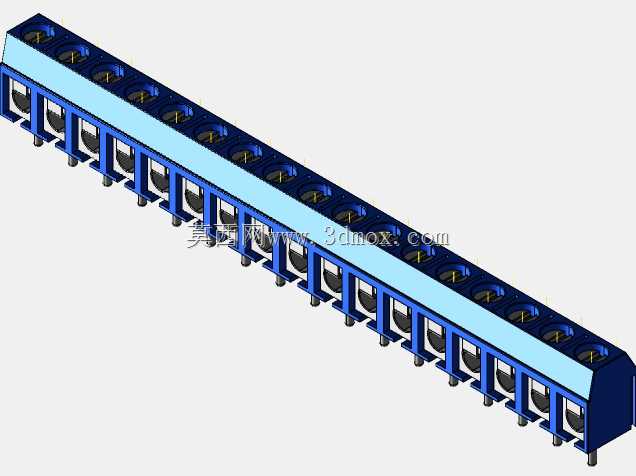

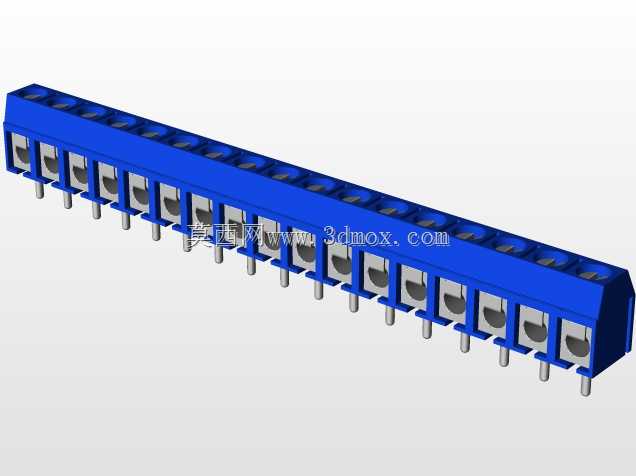

这款17位贯通式接线端子排，是电气柜内布线、工控设备内部接线场景里常用的连接件，日常做电控系统集成、小型设备配电布线时，这类端子排承担着导线分接、线路中转的核心作用，能把多股不同线径的导线规整固定，避免线路杂乱带来的检修困难、接触不良问题。从结构设计来看，这款端子采用直插THT焊接引脚，适配常规PCB板安装，引脚排布严格遵循5mm等间距设计，每一位的压线腔独立分隔，相邻接线位之间设置绝缘挡墙，能有效避免压线时导线丝外露引发的极间短路风险，压线螺丝采用下沉式设计，拧紧后不会突出端子本体上沿，不会干涉上方布线或盖板安装。从安装边界尺寸来看，整排端子总长度85mm，本体宽度7.6mm，整体高度10mm，安装时需要在PCB上预留对应长度的焊盘位置，焊盘孔径匹配引脚直径，排布间距严格对齐5mm节距，避免焊接时出现引脚偏位、虚焊问题；端子本体采用蓝色阻燃绝缘材质，表面做哑光处理，日常检修时能快速识别接线位，材质耐温范围适配常规工业电控场景的工作温度，不会因为长期通电发热出现绝缘老化、形变问题。做三维建模时，这类端子的细节处理需要重点关注几个部分：一是每一位压线腔的内部尺寸，要匹配对应线径导线的压接空间，螺丝孔的同轴度要保证螺丝拧入时不会卡滞；二是底部焊接引脚的位置度公差，整排17个引脚的直线度、间距偏差要控制在PCB加工允许的公差范围内，否则实际生产时会出现插装困难；三是相邻接线位之间的绝缘隔层厚度，要满足电气间隙要求，保证额定电压下的绝缘性能。实际选型使用时，这类端子排适合小电流控制回路的接线，每一位的额定载流量匹配对应线径的导线承载能力，安装时可以根据实际需要的位数进行裁切吗？不，这款是固定17位的整排结构，适合固定位数的接线场景，相比拼接式端子，整排结构的安装强度更高，引脚定位更精准，不会出现拼接位错位导致的安装问题。在设备内部布线时，这类端子排通常布置在PCB板的边缘位置，方便外部导线引入接插，压线时需要把导线端头剥去合适长度的绝缘层，完全插入压线腔后再拧紧螺丝，保证导线丝全部被压在压线片下方，避免外露的导线丝触碰相邻端子引发短路。建模过程中还要注意端子本体的倒角处理，所有外露边缘都做小圆角过渡，避免安装时划伤操作人员或导线绝缘层，顶部的接线孔做导向倒角，方便导线插入压线腔，降低接线操作的难度。
