废旧笔记本拆屏改装TFT屏支撑固定架

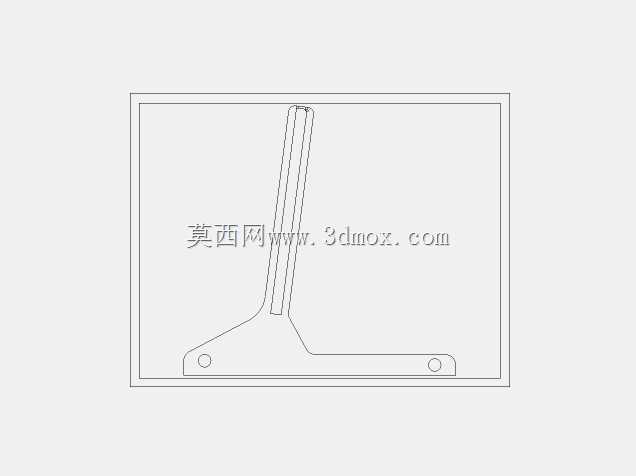

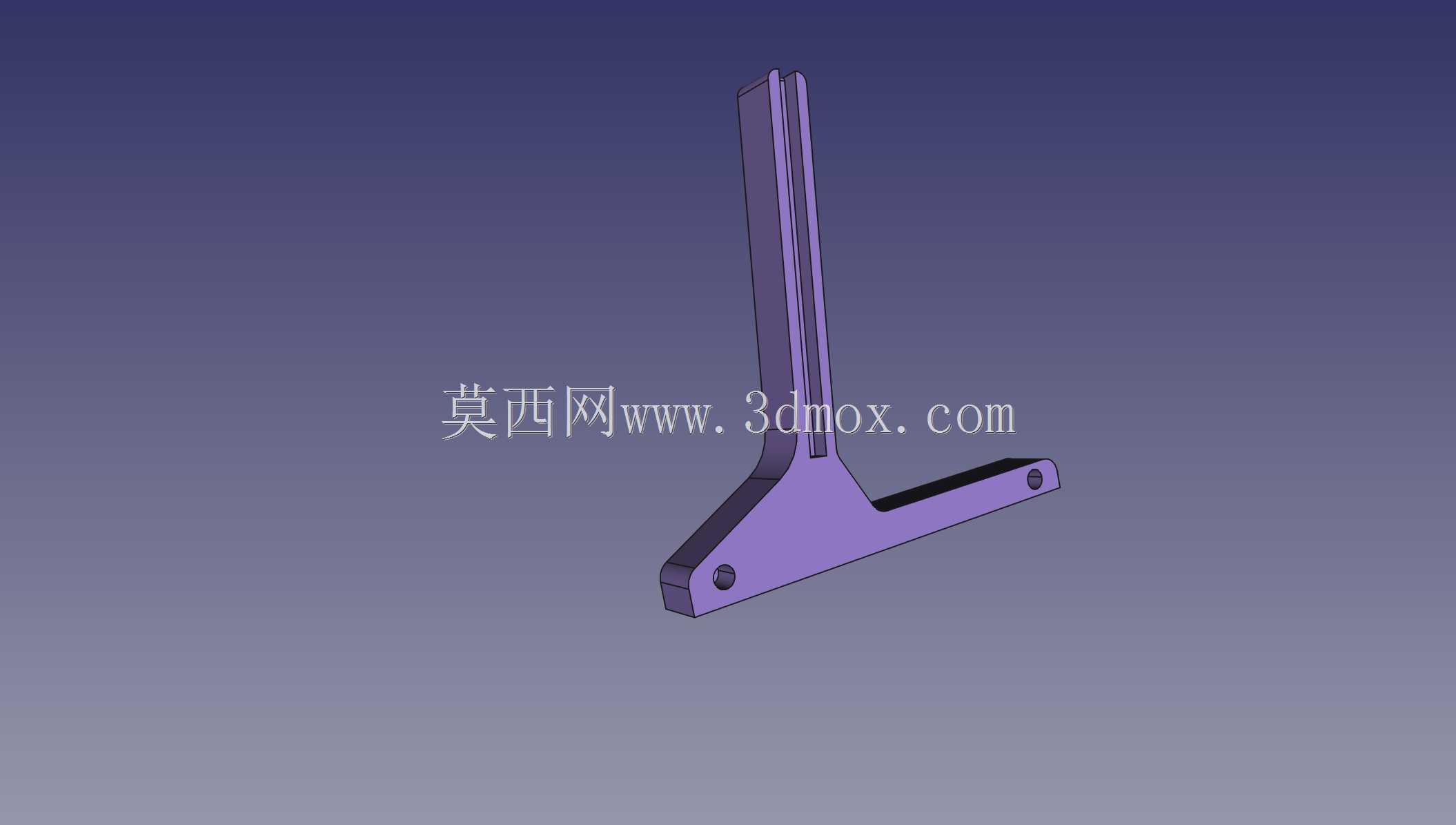

日常电子维修与桌面DIY场景中，不少从业者会遇到废旧笔记本拆解后剩余完好LCD/TFT屏幕的情况，这类屏幕若直接丢弃会造成物料浪费，若要二次利用作为小型监控副屏、调试输出屏或桌面状态显示屏，首先要解决的就是屏幕的固定支撑问题，这款支架正是针对这类拆机件的安装需求设计。从结构设计来看，整体采用L型受力布局，竖直段设置长槽结构，可适配不同宽度规格的拆屏屏幕侧边卡装需求，长槽预留的调节余量能抵消不同批次笔记本屏幕边框厚度的公差，无需针对单一屏幕型号单独开模适配；水平段作为底座承力结构，末端设置安装孔位，既可以通过螺丝直接固定在桌面、设备壳体或工作台面上，也能搭配防滑脚垫实现桌面无孔放置，底座与竖直段的过渡位置做了加厚处理，避免屏幕安装后因重心偏置导致连接位置出现应力断裂。设计阶段充分考虑3D打印的工艺特性，整体结构无大角度悬空特征，无需额外添加打印支撑即可完成成型，打印完成后仅需简单去除毛边即可投入使用；针对成对使用的需求，结构沿Y轴做镜像即可得到对称的另一侧支架，无需重新调整建模参数，两个支架配合使用时，可根据屏幕实际长度调整两个支架的间距，适配从7寸到15.6寸范围内的常规笔记本拆屏尺寸。安装边界方面，竖直段的卡装槽深度控制在8mm，既能卡住屏幕边框避免滑脱，又不会遮挡屏幕显示区域；水平底座的总长度控制在120mm，放置时不会占用过多桌面空间，安装孔位采用M3螺丝通用规格，可直接搭配标准紧固件完成固定，无需定制特殊连接件。实际使用场景中，这类支架不仅可用于废旧屏幕改装，也可用于小型开发板配套显示屏的固定，在嵌入式开发调试工位、小型设备操作面板改装、桌面多屏搭建等场景下都能适用，结构受力经过验证，常规使用下不会出现变形或松脱问题，打印材料选用常规PLA即可满足强度需求，若需要更高的耐热与结构强度，更换PETG材料打印也能直接适配，无需调整结构尺寸。
