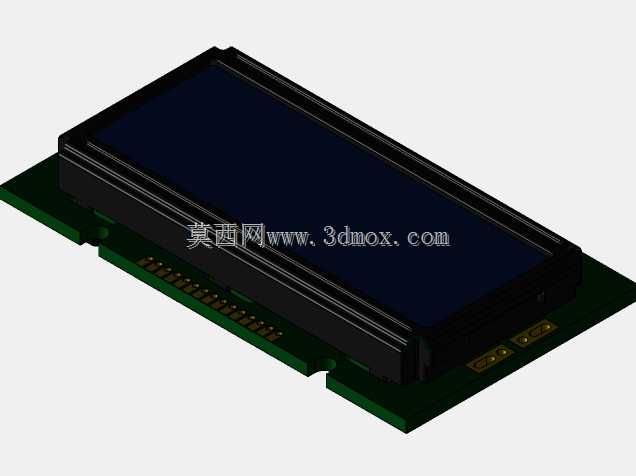

RC1202A液晶显示模块PCB间隔安装结构

在工业控制终端、小型嵌入式检测设备、手持数据采集装置的硬件结构设计中，显示模块与主控PCB的安装间距控制，是直接影响整机装配可靠性、显示面平整度、后期维护便捷性的关键细节。本次呈现的RC1202A字符型液晶显示配套间隔安装结构，正是针对板间固定需求完成的具象化结构设计，能为同类显示组件的板装布局提供可直接复用的结构参考。

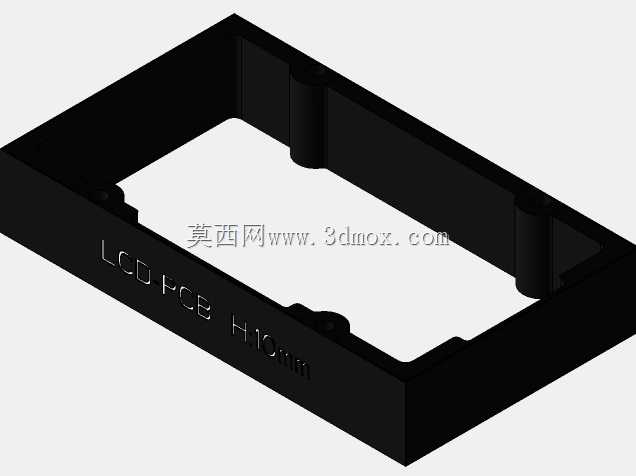

这套结构的核心功能，是在1202规格字符LCD与下方主控PCB之间构建稳定的10mm支撑间隔，既为PCB板上的贴片电容、排针引脚、背光驱动元件预留充足的排布空间，避免显示模块背部金属屏蔽层与板上元件发生挤压短路，也能让LCD的显示面与设备外壳的显示窗口保持齐平的装配高度，消除因安装高度差导致的视窗漏光、显示视角偏移问题。结构本体采用黑色绝缘材质作为支撑主体，侧边直接模印标识内容，清晰标注模块类型与间隔高度参数，生产装配时作业人员无需额外核对规格，就能快速完成对位，减少错装概率。

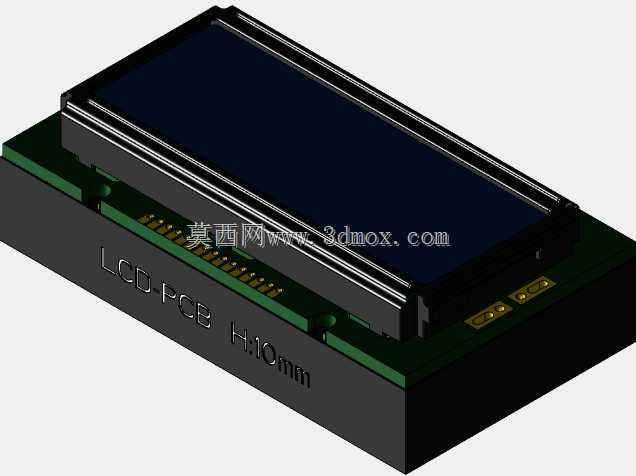

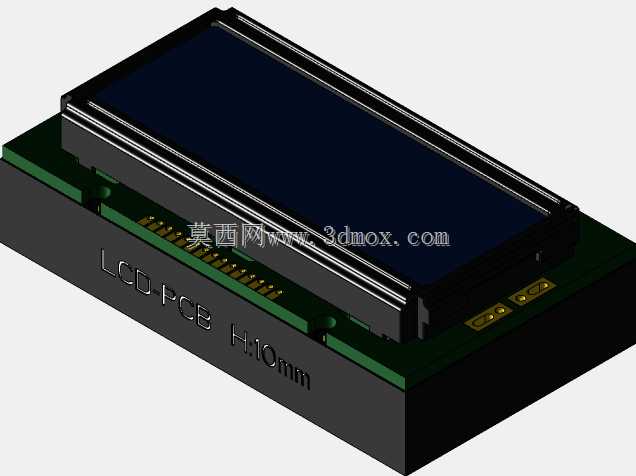

从设计逻辑来看，这套间隔结构没有采用额外加装独立支撑柱的方案，而是将支撑功能与LCD模块的底部安装基座整合为一体，省去了单独分拣、安装塑料支撑柱的工序，也避免了支撑柱脱落、移位导致的板间间距不稳定问题。结构上预留的引脚避让槽完全匹配1202LCD的标准引脚排布，安装时只需将LCD引脚对准PCB上对应的焊盘孔位，依靠基座的定位边就能完成快速对位，焊接后整个显示组件与PCB形成刚性整体，抗振动性能优于分体式支撑方案，能适应工业现场设备的轻度振动工况。

在安装边界的把控上，结构整体外轮廓完全贴合RC1202A LCD的外形尺寸，没有额外向外延伸的安装凸耳，不会占用PCB板上多余的布线空间，对于板上空间紧张的小型嵌入式设备十分友好。基座底部与PCB接触的面做了平整处理，不会压伤PCB表面的阻焊层，同时基座的高度公差控制在±0.1mm范围内，批量装配时能保证所有成品的显示面高度一致，不会出现同批次设备显示窗口高低不齐的问题。对于需要在设备面板上加装透明保护窗的设计，这个10mm的间隔高度也刚好预留了保护窗的安装空间，无需额外调整LCD的安装位置，就能完成保护窗的贴合装配。

实际应用中，这类集成式间隔结构的LCD组件，常被用在小型温控器、数据采集模块、工业计数仪表、小型PLC扩展单元的人机交互界面上，相比无支撑的直接焊接方式，能大幅降低装配环节的不良率，也能减少后期使用中因板间挤压导致的LCD碎裂、引脚虚焊等故障。结构设计上充分考虑了批量生产的装配便利性，没有复杂的倒扣、卡扣结构，依靠常规的波峰焊或者手工焊接就能完成固定，不需要额外定制专用的装配工装，对于小批量试制的项目也能快速适配。
