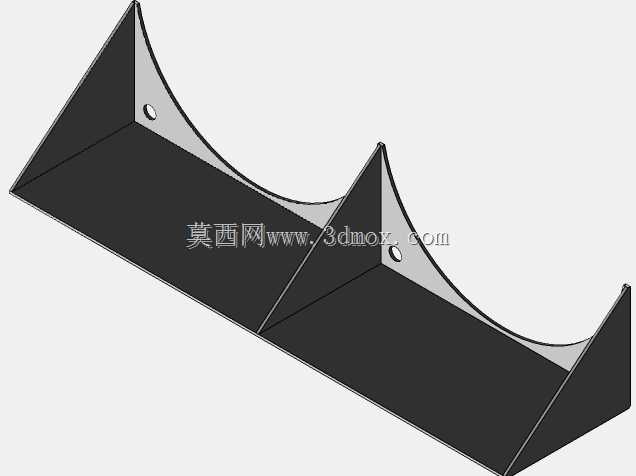

240毫米规格水冷散热器风扇安装支架结构

在桌面级PC硬件改装、小型工控设备散热改造场景中，散热组件的安装适配一直是结构设计人员需要反复核对的环节，这款适配240毫米规格散热位的安装结构，正是针对双120毫米风扇或一体式240冷排的安装需求设计的。从实际使用场景来看，不少紧凑型机箱、定制化水冷主机在装配散热组件时，经常会遇到冷排与机箱安装孔位不对齐、风扇固定缺乏支撑的问题，这款结构件通过两侧带弧形让位的三角支撑立板，搭配平直的底部安装基面，刚好可以承托240毫米规格的水冷排，同时预留的6毫米孔径安装孔，能够匹配常规机箱风扇、冷排的标准固定螺丝规格，不需要额外扩孔或者加装转接件。设计过程中没有采用多余的加强筋或者冗余结构，整体为弯折成型的钣金类结构，两侧立板的弧形缺口刚好避让冷排的圆弧边角，避免安装时出现结构干涉，三角形态的立板在控制整体重量的同时，能够提供足够的支撑强度，不会因为风扇长期运行产生的振动出现结构变形。从安装边界来看，整体长度刚好匹配240毫米冷排的横向尺寸，两侧立板的高度控制在刚好覆盖冷排侧边厚度的范围，不会突出到冷排鳍片区域影响通风效率，底部基面的平整度公差控制在常规钣金加工的合理范围内，安装后可以保证冷排与支架贴合紧密，不会出现局部翘起导致的固定应力。实际装配时，既可以将支架预先固定在机箱对应的240毫米散热位，再将冷排与风扇依次锁紧在支架上，也可以先将风扇、冷排与支架组装为整体后再装入设备，适配不同的装配工序需求。对于DIY改装用户或者小型设备的结构设计人员来说，这款结构不需要额外做复杂的受力校核，孔位与尺寸都匹配行业通用的散热组件规格，能够直接套用在对应的散热安装场景中，减少重复建模的工作量，同时结构本身没有复杂的曲面或者特殊加工要求，常规的钣金下料、弯折工艺就可以完成加工，加工成本低，量产适配性强。在长期运行的工况下，支架的结构形态可以分散风扇转动带来的微幅振动，避免振动直接传递到机箱壳体产生共振噪音，同时平直的安装基面可以保证冷排的受力均匀，不会因为局部固定压力过大导致冷排水道出现变形渗漏的风险。
