8针2mm节距SMH200母接插件结构设计

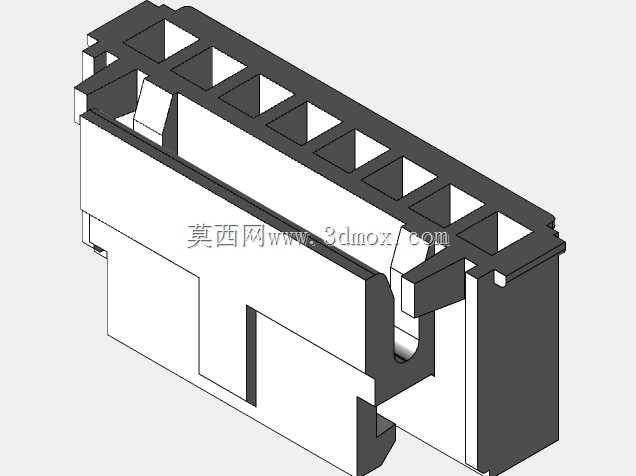

在工业控制板卡、小型伺服驱动模块、消费类电子内部线束连接场景中，板对线连接的可靠性直接决定整套设备的运行稳定性，这类间距2mm的卧式母接插件，是当前紧凑型电子设备内部信号与小电流传输的核心连接部件。这款SMH200系列母接头采用8针排布设计，整体外形尺寸控制在17.6mm总长、2.9mm宽度、7.8mm高度的紧凑范围内，安装时不会占用过多PCB板上的布局空间，适配当前设备小型化、高密度排布的设计趋势。从结构设计逻辑来看，接插件主体采用高刚性绝缘壳体作为基座，壳体上方设置等距排列的8个针位导向槽，每个槽位对应独立的接触端子安装腔，腔体内预留了端子卡接的倒扣位，装配时公针插入过程中，腔体内壁的导向斜面会自动校正插针对齐偏差，避免插针歪斜导致的接触不良或者端子变形问题。壳体侧边设置的防脱卡扣结构，在公端插接到位后会自动卡入公座对应的卡槽内，设备在受到运输振动、运行过程中的持续小幅震动时，不会出现接插件松脱、信号瞬断的问题，完全满足工业场景下的抗振动使用要求。在实际选型应用中，这款接插件的安装边界需要重点关注：焊接到PCB板时，接插件底部与板面的贴合高度为1.2mm，引脚伸出焊盘的长度控制在0.8mm即可满足波峰焊或者回流焊的工艺要求，周边3mm范围内不要布置过高的元器件，避免公端插接时出现空间干涉。接插件的绝缘壳体采用耐温阻燃工程塑料材质，能够承受常规焊接工艺的高温冲击，不会出现壳体融化、变形的问题，长期工作温度范围覆盖-40℃到105℃，既可以用在普通室内消费电子设备中，也能满足户外工业设备的宽温使用需求。端子接触部位采用弹性铜材镀锡处理，接触电阻低，插拔寿命满足常规设备的维护插拔需求，每个针位可承载的额定电流为3A，足够传输板卡间的控制信号与小功率供电回路。在三维建模过程中，这款接插件的模型严格按照实际装配公差绘制，每个针位的间距、卡扣的配合尺寸、引脚的位置度都和实物参数保持一致，结构工程师在进行PCB布局、整机结构干涉检查时，可以直接调用模型进行装配验证，不需要反复核对二维图纸参数，能够有效缩短设备研发阶段的选型验证周期，避免后期打样时出现接插件与周边结构干涉、安装位置偏差的问题。
