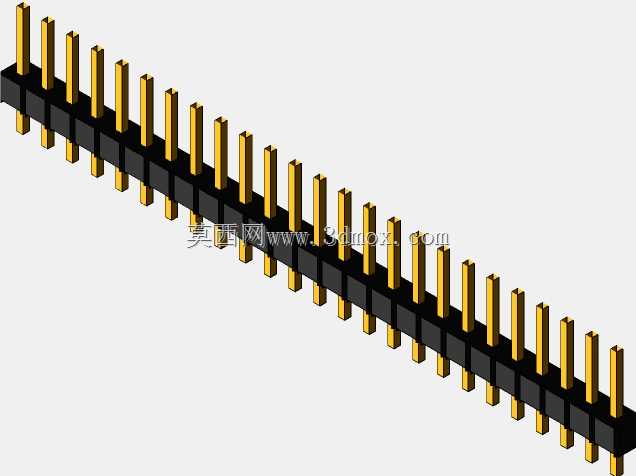

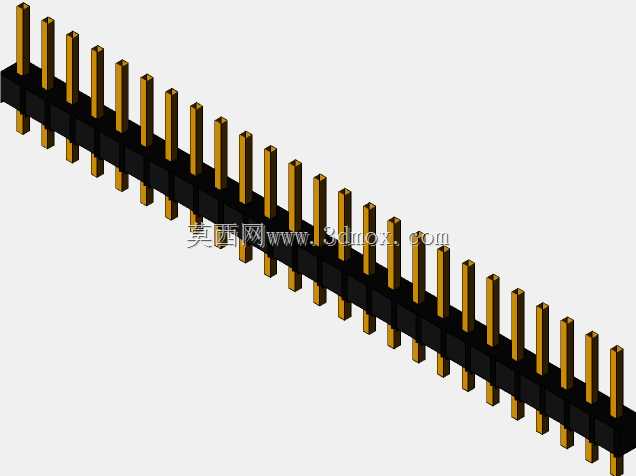

2.54mm节距单排25Pin直插排针结构

在电路板互联设计场景中，这类单排直插排针是板级信号、小功率电源连接的常用基础元件，常搭配对应规格的排母使用，实现两块PCB之间的可拆式硬连接，也可用于板上外接模块的信号引出，比如工控板外接传感模块、开发板外接功能扩展板的场景都能见到这类元件的身影。从结构设计来看，这款排针采用单排25位引脚布局，引脚间距严格控制在2.54mm，这个间距是行业内通用的标准间距，适配市面上绝大多数万用板、标准PCB焊盘孔位，不需要额外定制开孔就能直接完成波峰焊或者手工焊接，引脚采用方形截面设计，插入排母时接触面积更大，接触电阻更小，长期使用不容易出现接触不良的问题，同时方形引脚在焊接时更容易吃锡，焊盘浸润效果更好，能提升焊接后的结构强度。排针的塑胶基座采用耐高温绝缘材质，在过回流焊或者波峰焊的高温环境下不会出现形变、融化的问题，同时基座的绝缘性能可以避免相邻引脚之间出现短路，基座上的引脚固定位采用过盈配合设计，引脚压入基座后不会出现松动、移位的情况，能保证每根引脚的位置精度，避免插装时出现引脚偏位无法插入对应排母或者焊盘的问题。从安装边界来看，这款排针总长度为63.5mm，塑胶基座宽度2.54mm，整体高度8.89mm，在PCB布局时需要预留对应的安装空间，排针引脚伸出塑胶基座的长度适配常规PCB板厚，焊接后引脚露出PCB背面的长度可以满足剪脚、焊锡的工艺要求，不会出现引脚过短无法焊接或者过长导致背面元件干涉的问题。在实际选型使用时，这类排针的额定电流、耐压参数可以满足绝大多数低压信号传输场景的需求，不需要额外做绝缘防护处理，直插式的安装方式相比贴片式排针结构强度更高，抗震动性能更好，适合在有一定震动的工业设备内部使用，不会因为设备运行的震动导致连接松脱。建模过程中需要严格控制每根引脚的中心距公差，保证所有引脚的位置度符合行业标准，同时塑胶基座的卡槽位置要和引脚完全匹配，避免出现装配干涉，引脚的端部做了轻微的倒角处理，方便插入对应的排母或者焊盘孔，减少插装时的阻力，也能避免引脚端部刮伤排母内部的接触弹片。
