2.5mm间距6孔母接连接器结构设计

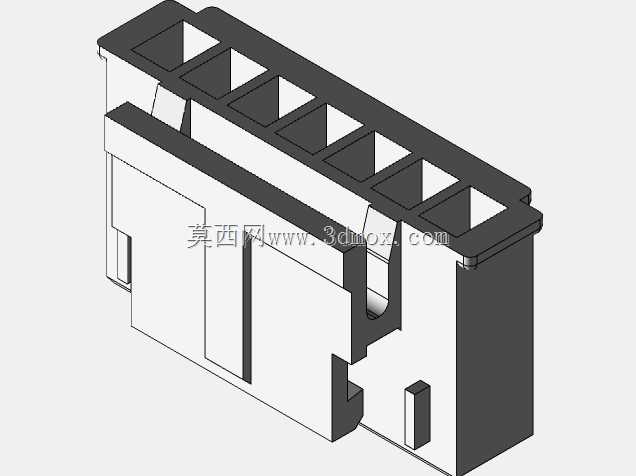

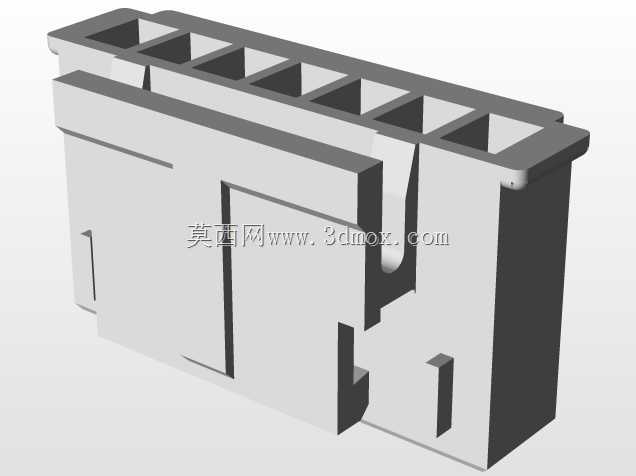

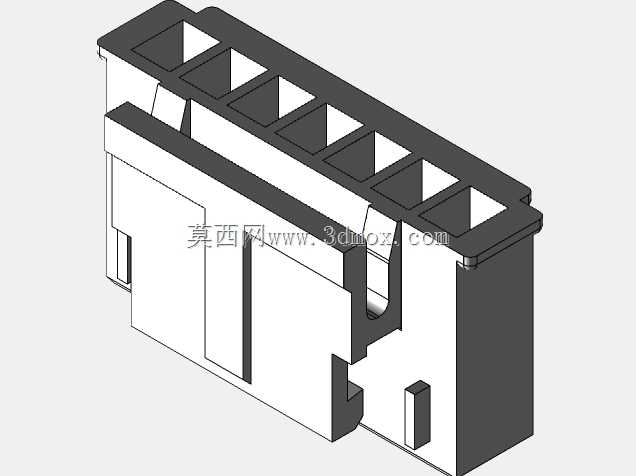

这款6位孔式母接连接器，核心适配2.5mm标准间距的公端插针，在低压电气控制、小型电子设备内部接线、传感器信号传输回路中应用广泛，尤其适合安装空间局促、需要快速插拔维护的布线场景，比如小型工控模块的IO端口接线、桌面型检测设备的内部信号转接、消费类电子的电源输入接口等场景，能在反复插拔的使用工况下保持稳定的接触可靠性。从结构设计逻辑来看，整体采用长方体塑壳主体，外壳做了等距排布的6个方形插孔腔，每个腔体对应独立的插针容纳空间，腔体内壁做了导向倒角，方便公端插针顺利导入，避免插针歪折损伤；塑壳侧面设置了对称的定位凸台，安装时可以和面板或者对接底座的卡槽配合，实现插接过程的防呆定位，防止反插损坏内部接触件，同时也能在插接到位后提供一定的卡持力，避免设备运行过程中受振动出现松脱。外形尺寸方面，整体长度控制在19.7mm，宽度4mm，高度10.5mm，安装时需要预留的边界空间需要在长宽方向各留出至少1mm的操作余量，高度方向因为是直插式结构，需要预留公端插针插入的行程空间，避免和周边结构件产生干涉。塑壳外侧的加强筋结构沿着插拔受力方向布置，既可以提升塑壳本身的结构强度，避免插拔时用力过大导致壳体开裂，也能作为插拔操作的受力握持位，方便操作人员施力。内部的接触件采用阴螺纹锁紧结构，接线时可以将剥好的导线插入接触件尾部，通过螺纹压接的方式固定导线，相比传统的刺破式压接，这种结构可以适配不同线径的导线，重复接线时也不会损伤接触件，适合需要经常改线、维护的设备场景。在建模过程中，所有插孔的中心距严格控制2.5mm的公差范围，定位凸台的尺寸和位置按照行业通用的安装基准设计，确保和同规格公端连接器的互换性，塑壳的壁厚均匀控制在合理范围，既满足注塑成型的工艺要求，避免出现缩痕、填充不足的成型缺陷，也能控制整体的重量和材料成本。
