长距离直线振动输送装置结构设计

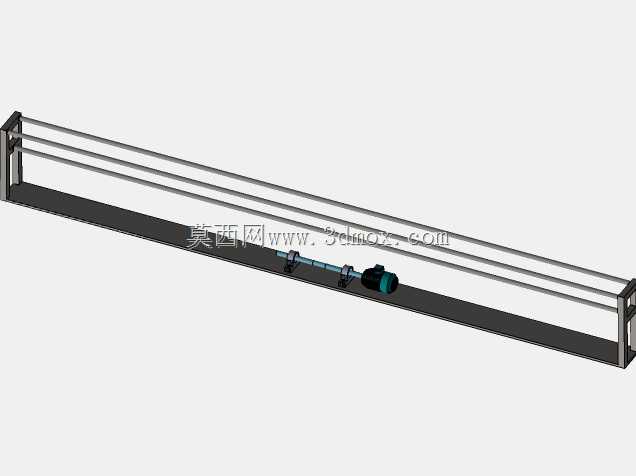

在散料加工、轻工包装、粮食分选、小型零部件加工的产线环节里，这类长条形振动输送结构是衔接上下工序的常用设备，和皮带输送、辊道输送不同，它依靠定向高频微幅振动带动物料沿槽体向前匀速滑移，没有外露的转动输送面，不会出现卡料、皮带跑偏、辊道积屑的问题，尤其适合输送小尺寸颗粒、粉状物料、带少量切削液的机加工小零件，输送过程中还能同步完成物料的均布、沥液、筛分前置整理，不需要额外增设匀料机构。从结构设计逻辑来看，这套装置采用双侧平行导轨作为槽体的导向支撑，槽体为长条形薄钢板折弯成型，整体截面为浅槽型，槽体两侧设置多组导向轮卡入导轨轨面，保证振动过程中槽体仅能沿输送方向做往复微幅位移，不会出现横向偏移、上下跳动的问题。驱动端布置在槽体中段偏下位置，采用振动电机作为激振源，通过偏心块旋转产生的定向激振力带动槽体振动，激振力的方向与槽体平面呈小角度倾斜，既保证物料向前滑移的驱动力足够，又不会让物料出现抛洒、跳离槽面的情况。安装边界上，整套装置的支撑框架采用矩形管焊接成型，框架底部预留地脚安装孔，可直接固定在车间地面或者设备平台上，导轨沿框架长度方向平行布置，安装时需要保证两侧导轨的直线度、平行度公差控制在合理范围，避免槽体运行时出现卡滞、异响。槽体的长度可根据产线的工序衔接距离调整，图中展示的结构为单段长距离布置形式，若需要更长的输送距离，可采用多段拼接的方式，每段独立配置激振源，衔接处留微小间隙避免振动干涉。设计过程中需要重点核算槽体的整体刚度，长槽体如果刚度不足，运行时会出现局部振幅不均的问题，导致物料在槽内流速不一致、局部积料，因此槽体底部间隔设置横向加强筋，既提升槽体刚度，又不会过多增加整体重量，降低激振源的负载。导向支撑部位采用耐磨滚轮与导轨配合，滚轮内置轴承，转动阻力小，长期运行磨损量低，维护时仅需要定期加注润滑脂即可，不需要频繁更换易损件。和普通的短距离振动送料器相比，这种长结构的振动装置更适合跨工序的物料传输，能直接把上一工序的出料均匀输送到下一工位的进料口，不需要中间转接料斗，减少物料的跌落磕碰，对于易碎的颗粒物料、表面要求较高的机加工小零件来说，能有效降低输送过程中的不良率。另外，激振源的安装位置做了偏心调整设计，可通过调整振动电机偏心块的夹角来改变激振力大小，适配不同比重、不同摩擦系数的物料输送需求，当输送比重较大的金属零件时，可加大偏心块夹角提升激振力，当输送轻质粉状物料时，减小激振力避免物料扬尘。
