叉链承载式散料输送承载构件

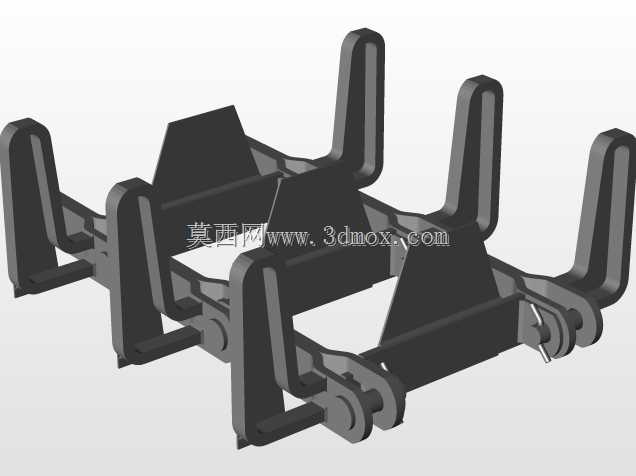

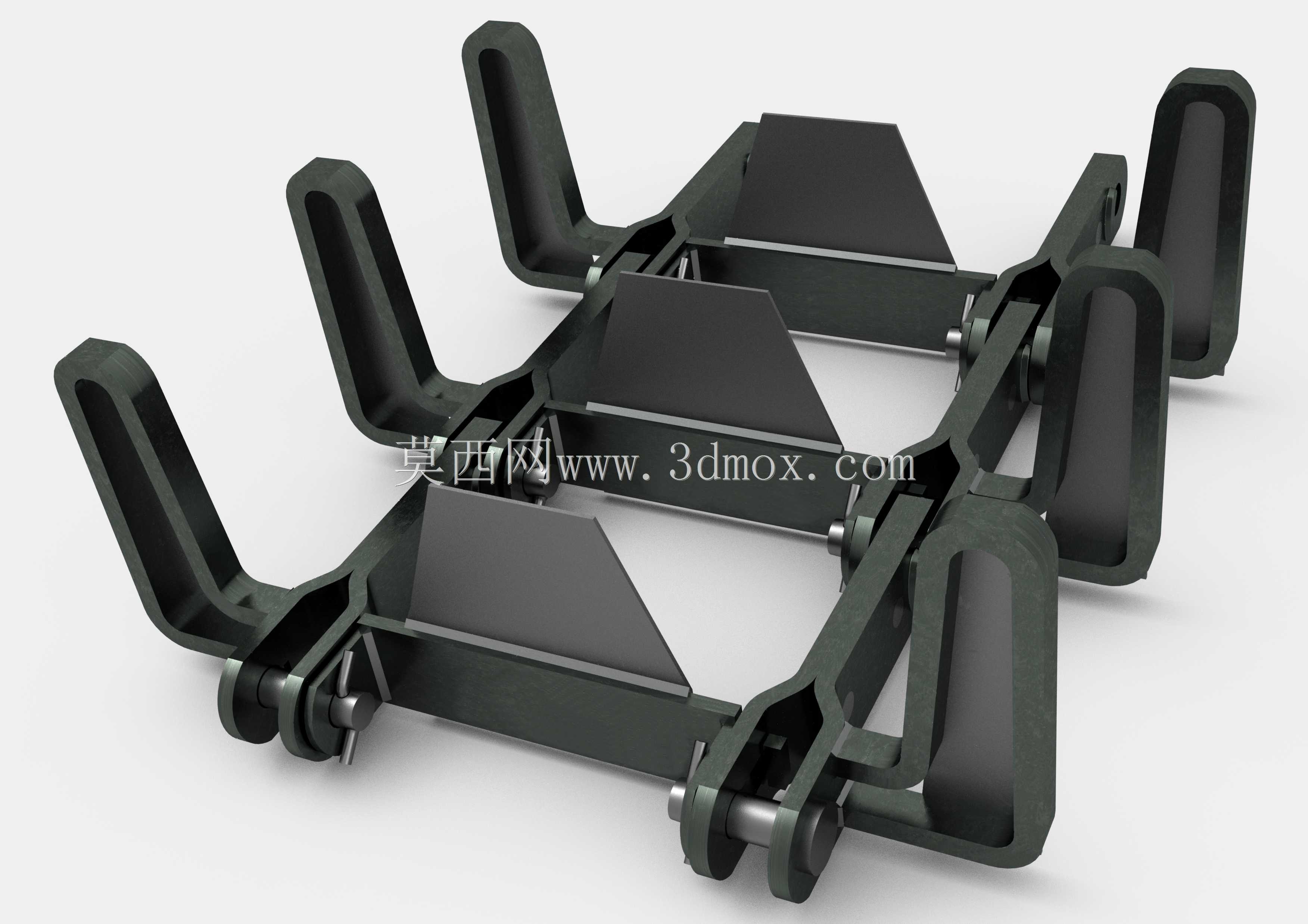

该构件为叉链结构散料输送设备的核心承载单元，主要应用于矿山、建材、粮食加工等行业的散状物料连续输送场景，可适配块状、颗粒状、短条状物料的水平或小倾角输送工况，尤其适合对料层支撑稳定性有要求的铲运衔接工位，能在物料从铲取设备落料至输送线的过程中，避免物料卡滞、散落，保障输送过程的连续性。从结构设计来看，该单元采用双侧叉形臂与中间承载板组合的形式，相邻单元通过销轴铰接形成连续链带，叉形臂的弯折角度经过反复校核，既保证链带绕经头尾链轮时的转动灵活性，又能在水平承载段形成平整的支撑面，避免物料从单元间隙漏落。中间的三角加强筋板并非随意设置，其角度匹配散料的自然安息角，既能减少物料在承载板上的残留，又能提升承载板的抗冲击性能，应对大块物料落料时的瞬时冲击载荷。安装边界方面，单个承载单元的铰接孔中心距需与配套牵引链条的节距严格匹配，叉形臂的外侧宽度需小于输送机架的内侧导轨间距，预留2-3mm的运行间隙，避免运行过程中出现卡轨、偏磨问题；承载板的上平面高度需与机架两侧的挡料板下沿保持10-15mm的重叠量，防止小颗粒物料从侧边泄漏。设计过程中优先考虑了构件的互换性，所有铰接销轴采用统一规格，叉形臂的安装孔位采用同轴度公差管控，单个单元损坏后可直接拆卸更换，无需拆解整段链条，大幅降低现场维护的工作量。材质选用上，承载板与叉形臂采用焊接结构，焊后进行去应力处理，避免长期受交变载荷出现焊缝开裂，铰接部位配套耐磨衬套，减少销轴与臂体孔的磨损，延长整线的使用寿命。该结构相比传统的皮带输送、普通板链输送，对高温、尖锐棱角物料的适应性更强，不会出现皮带划伤、板链卡料的问题，在冶金烧结料输送、矿山粗碎后矿石转运等恶劣工况下的运行稳定性更突出。
