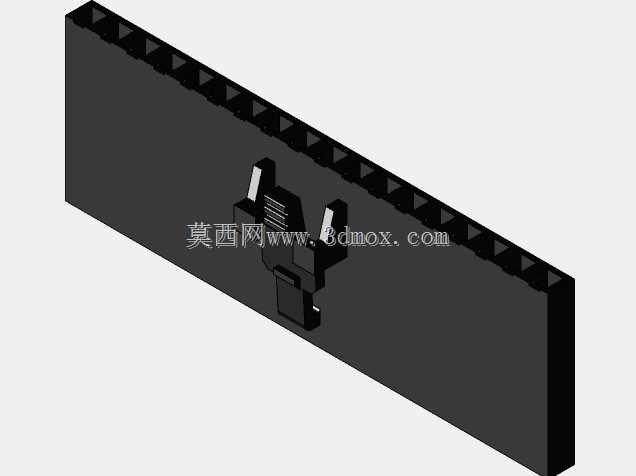

18针脚2.54mm节距连接器外壳结构

这类多针脚连接器外壳主要应用在工业控制板卡互联、弱电信号传输线束、小型电子设备内部接线场景中，作为针脚与外部接线端的绝缘承载结构，承担针脚定位、绝缘防护、对接导向的核心作用，能避免多针脚接线时出现针脚错位、相邻引脚短路、外力拉扯导致针脚脱焊的常见工程问题。设计时首先要匹配标准2.54mm排针的通用节距，18个针脚的定位槽位严格对齐通用排针的中心距公差，每个针脚卡槽的尺寸预留0.1mm的装配余量，既可以让排针顺利压入壳体，又能保证压装后针脚不会出现径向晃动，避免对接时出现接触不良的问题。整体外形长度控制在45.72mm，刚好对应18个2.54mm节距的总排布长度加上两端的定位挡边宽度，宽度15.24mm、高度5.55mm的尺寸边界，适配市面上通用的IDC压线头、板对板对接座的安装空间，不会和周边的电容、电阻等板载元器件产生空间干涉。壳体侧边设计有导向卡扣结构，和对接端的公头/母座插接时，卡扣会先滑入对接件的导向槽，保证整个插接过程中18个针脚可以同时对齐接触，不会出现单边斜插导致针脚弯折的情况。壳体背部设计有针脚防退卡槽，当排针压入到位后，每个针脚的凸台会卡入卡槽内，即使线束受到沿针脚轴向的拉扯力，针脚也不会从壳体中脱出，保证接线后的连接可靠性。外壳的壁厚均匀控制在1.2mm，兼顾绝缘防护强度与注塑成型的工艺性，避免注塑时出现缩痕、缺料的问题，同时外壁的防滑纹理设计，方便操作人员在插拔时手持发力，不需要额外工具就能完成对接与拆卸作业。在设备内部布线时，这个尺寸的连接器外壳可以适配标准的线径0.5平方毫米的电子线，压线后整体线束的弯折半径不会超出壳体的宽度边界，适合在空间紧凑的控制盒、小型传感器模块、嵌入式设备内部使用，能够替代同规格的进口连接器壳体，降低设备的物料采购成本，同时完全匹配通用的安装孔位与对接尺寸，不需要修改原有板卡的设计就能直接替换使用。
