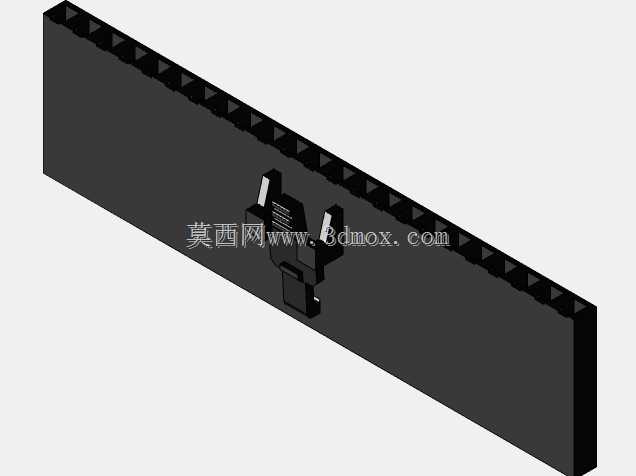

23引脚长条形连接器外壳结构设计

这款长条形接插件外壳主要应用在板对线、线对线的高密度信号连接场景中，常见于工业控制板卡、伺服驱动接口、通讯设备内部的信号传输链路，用来包裹内部插针端子，实现端子定位、绝缘防护以及对接时的导向限位，避免插针歪斜、接触不良或者外力拉扯导致的端子脱焊问题。从结构设计来看，外壳整体采用窄长型布局，适配23引脚的端子排布，节距设置为2.54mm，这个尺寸是行业内通用的标准引脚间距，能够和市面上同规格的排针、插座直接匹配，不需要额外调整安装孔位。外壳总长度控制在58.42mm，宽度仅5.55mm，整体厚度15.24mm，窄薄的外形设计可以在设备内部狭小的布线空间里灵活布置，不会和周边的电容、电阻等板载元器件产生干涉，安装时只需要在PCB板上预留对应长度的焊盘区域，外壳两侧的定位卡扣可以直接卡在板边的固定槽内，不需要额外打螺丝固定，装配效率更高。设计过程中优先考虑了对接时的容错性，外壳入口处做了15度的导向倒角，公母头对接时即使存在小范围的位置偏差，也能顺着倒角滑入配合位，不会出现插偏顶弯插针的情况。外壳内壁设置了多道平行的端子卡槽，每个卡槽的宽度和端子厚度做了0.02mm的间隙配合，端子压入后不会出现左右晃动的情况，同时卡槽之间的隔断筋厚度均匀，避免注塑成型时出现缩水、缺胶的缺陷，保证批量生产时的尺寸一致性。外壳外侧的边缘做了R0.3的圆角处理，既可以避免组装时锋利的边缘划伤操作人员的手部，也能减少外壳和线束之间的摩擦，防止线束外皮被长期磨损造成短路隐患。在对接锁紧结构上，外壳两端设置了弹性卡扣，公母头插合到位后卡扣会自动卡入母座的卡槽内，能够承受至少50N的轴向拉力，不会因为设备运行中的振动、拉扯出现连接松脱的问题，需要拆卸时只需要按压卡扣的解锁位就能顺利拔出，维护操作十分便捷。外壳的材质选用常规的阻燃PBT材料，壁厚均匀控制在1.2mm，既保证了足够的结构强度，在插拔过程中不会出现壳体开裂的情况，也能满足电子设备的阻燃绝缘要求，适配-20℃到85℃的常规工作温度范围，能够覆盖大多数工业场景的使用环境。
