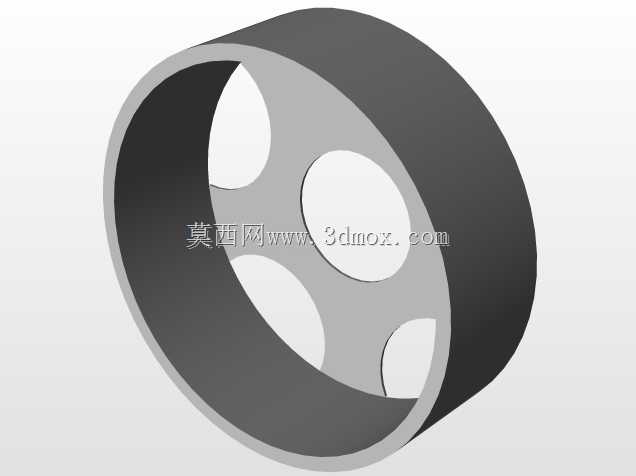

带减重孔结构的筒状轮类机械零件

这类带辐板减重孔的筒状轮件，常出现在中小功率传动系统的从动轮工位，比如轻载输送带的托带轮、小型设备的张紧轮、或是手动传动机构的导向轮，核心作用是为挠性传动件提供支撑与导向，维持传动件的张紧度，避免传动过程中出现打滑、跑偏的问题。从结构设计来看，整体采用空心筒式主体，相比实心轮体能够大幅降低自身重量，减少回转过程中的转动惯量，降低驱动端的启动负载，同时筒状的外圆柱面能够和传动带、摩擦圈等挠性件形成足够的接触面积，保证接触摩擦力满足传动需求，避免接触应力集中导致的传动件过早磨损。辐板上开设的多个圆形减重孔，并非随意排布，孔位沿圆周方向均布，能够保证轮体回转过程中的动平衡性能，避免高速转动时出现偏摆振动，同时均布的孔位也方便安装时的穿装固定，或是后期运维过程中的手动盘车操作。设计时需要重点控制的尺寸边界包括外圆柱面的圆柱度公差，保证和传动件接触时整个面受力均匀，不会出现局部偏磨；内孔的尺寸公差与同轴度要求，需要和配套的安装轴、轴承位形成精准配合，避免装配后出现径向跳动；辐板的厚度需要结合额定负载做强度校核，保证承受径向张紧力时不会出现辐板变形，减重孔的边缘需要做倒钝处理，避免应力集中导致的辐板开裂，同时也防止安装运维过程中划伤操作人员。实际应用场景中，这类零件不需要承受过大的冲击负载，多用于载荷平稳、转速中等的传动工位，相比辐条式轮体，整幅板带减重孔的结构刚性更好，不容易受外力碰撞出现变形，相比实心轮体又能兼顾轻量化需求，在小型轻工设备、输送线辅件、手动传动机构中应用十分广泛。设计建模过程中，需要优先保证内外圆柱面的同轴度，减重孔的阵列需要严格沿圆周均布，孔与孔之间的辐板宽度需要满足最小壁厚要求，避免加工或受力时出现结构损坏，轮体的两端边缘需要做小尺寸倒角，既方便装配时的导入，也能去除加工毛刺，避免刮损配套的传动零件。
