多孔定位钣金折弯安装基座结构设计

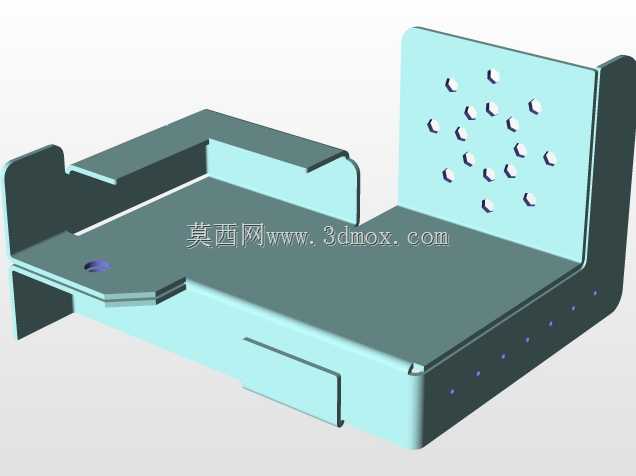

该钣金折弯基座主要应用于小型工业电子模块、传感控制单元的安装固定场景，常见于桌面式检测设备、小型实验工装的内部承载工位，可直接通过侧边折边与设备框架型材锁附固定，无需额外设计转接支架，能有效缩减设备内部的装配空间占用。从结构设计来看，主体采用单块钣金一体折弯成型，减少了多零件拼接带来的装配误差与焊接变形风险，底部平面为核心承载面，平面度公差控制在0.1mm以内，可保证被安装器件的放置平稳性，避免因基面倾斜导致的器件对接偏差。后侧立板规则排布多组圆形安装孔，孔位间距按照通用工业模组的安装孔距标准设计，可适配不同尺寸的控制板、转接板的锁附需求，孔边做了去毛刺处理，防止安装时刮擦器件线路。左右两侧的向上折边形成侧向围挡结构，一方面可限制被承载器件的水平滑移，另一方面折边高度经过精准核算，不会遮挡器件侧面的接线端口与散热格栅，兼顾限位功能与操作便利性。基座前侧设计有内凹式抽拉卡位结构，可配套抽拉式防尘盖板或者接线托板使用，拓展了基座的功能延展性，侧边预留的小孔位可用于安装束线环，规整内部走线。在安装边界方面，基座整体外轮廓适配150mm宽度的铝型材安装工位，底部承载面的有效使用区域可覆盖绝大多数小型工业控制模块的底面尺寸，后侧立板的安装孔阵列覆盖范围满足不同高度器件的锁附需求，折弯处的圆角半径按照钣金加工的最小折弯半径设计，既保证折弯处的结构强度，避免应力集中导致的开裂问题，又不会产生过大的折弯形变影响整体尺寸精度。基座底部预留的定位凹点可配合设备底板的定位凸台实现快速预装，减少装配时的对位调整时间，整体结构无冗余设计，在保证结构刚性的前提下尽可能缩减材料用量，适配批量钣金冲压折弯的加工工艺，无需复杂的二次加工工序即可完成成品制作，可直接用于小型工业设备的内部承载工位，也可作为独立工装底座用于实验室临时搭建测试工位。
