控制器底部安装基座壳体结构设计

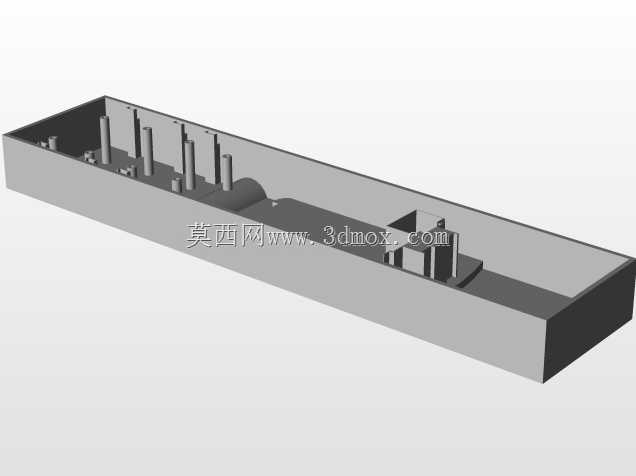

该结构件为控制器类设备的底部承载基座，主要应用于工业电控柜内嵌入式控制器、小型工控终端设备的底部承载场景，承担内部核心电路板、接线端子排、功能模块的固定承载功能，同时作为设备与安装面之间的衔接结构，隔绝外部粉尘、液体飞溅对内部元器件的侵蚀，也能缓冲设备运行过程中产生的小幅振动，避免元器件引脚受应力出现虚焊脱落问题。从结构设计逻辑来看，整体采用长条形槽式腔体布局，腔体侧壁做了均匀加厚处理，侧壁厚度根据内部安装模块的重量做了差异化分配，靠近接线端的侧壁厚度略大，用于抵消接线插拔过程中产生的侧向推力，避免长期插拔导致基座侧壁变形开裂。腔体内部分布的多组立式支撑柱，柱体高度统一匹配电路板安装高度，柱顶预留了自攻螺丝安装孔位，孔位周边做了局部加厚的加强筋结构，避免螺丝锁附时柱体出现开裂问题，支撑柱的排布位置完全避开电路板上的元器件布局区域，不会出现元器件与柱体干涉的问题。腔体内部还设置了多组隔断筋条，将腔体划分为不同的功能分区，分别对应电源模块、主控板、信号转接模块的安装区域，隔断筋条一方面可以提升基座整体的抗扭刚性，减少长条形结构在运输、安装过程中出现的翘曲变形量，另一方面可以避免不同模块之间的信号干扰，同时限制模块在腔体内的横向窜动，配合支撑柱实现模块的全方向定位。靠近腔体一端的下沉式安装位，是预留的外接接口安装区域，该区域的侧壁做了开口避让设计，开口边缘做了圆角过渡处理，避免接口插拔时线缆被锐边割破绝缘层，开口尺寸匹配常规工业连接器的安装法兰尺寸，可直接适配标准型号的接线端口。基座底部的外边缘做了一圈窄边安装法兰，法兰上预留了沉头安装孔位，孔位间距匹配标准DIN导轨安装或者面板螺丝固定的孔距要求，安装时沉头孔可将螺丝头完全埋入法兰平面内，不会出现螺丝头突出影响设备安装平整度的问题。腔体内部的边角位置全部做了圆角过渡处理，既可以减少注塑加工时的应力集中问题，提升塑件成型合格率，也可以避免安装时尖锐边角划伤操作人员手部或者线缆绝缘层。目前该结构处于未完成设计阶段，后续还需要补充卡扣结构、密封槽位、接地柱等细节结构，当前版本的腔体尺寸、支撑柱位置、分区布局已经完成核心结构验证，可作为同类控制器基座设计的结构参考，建模时已经预留了后续修改的参数化基准，调整对应尺寸即可适配不同规格的控制器内部模块布局需求。
