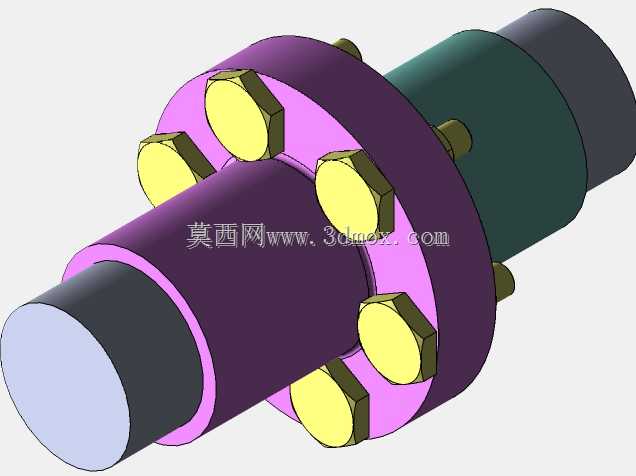

凸缘刚性法兰联轴器传动连接结构

这类刚性法兰联轴器主要应用在对中精度要求较高、载荷平稳无剧烈冲击的轴系传动场景中，常见于中小型工业泵组、常规输送线驱动单元、普通机床进给传动端、小型风机主轴与动力端的连接部位，依靠两个带凸缘的盘体对接完成两根同轴轴段的转矩传递，没有补偿相对偏移的能力，因此安装时对两轴的同轴度公差要求较为严格，一旦对中偏差超出许用范围，运行过程中会在连接螺栓、轴颈位置产生附加交变载荷，加速连接部位的疲劳磨损。从结构设计逻辑来看，两个对接法兰盘分别通过键连接与两侧轴端实现周向固定，其中一侧法兰带有定位止口，对接时止口与另一侧法兰的内孔形成配合，能够在装配阶段快速实现两轴的初步对中，降低现场安装的找正难度，沿法兰圆周均布的六角头螺栓穿过两个法兰的光孔后通过螺母锁紧，依靠螺栓预紧后法兰结合面产生的摩擦力，以及螺栓杆受剪的双重作用传递工作转矩，螺栓的数量、公称直径均与法兰盘的外径、额定传递转矩直接匹配，均布排布的方式能保证圆周方向受力均匀，避免局部应力集中。设计过程中需要重点控制法兰盘与轴配合的内孔公差、止口的配合精度、螺栓孔的位置度公差，其中螺栓孔的位置度偏差会直接影响螺栓装配后的受力状态，若孔位偏差过大，会出现部分螺栓提前承受额外剪切力的情况，大幅降低整体承载能力。安装边界方面，需要预留足够的径向操作空间用于螺栓的穿装与锁紧，法兰对接面的端面跳动公差需要控制在合理范围内，避免结合面出现局部间隙导致预紧力分布不均，轴向尺寸需要匹配两侧轴段的伸出长度，保证轴端与法兰轮毂端面的贴合度，避免轴系窜动时法兰盘出现轴向移位。日常运维中，这类联轴器不需要频繁加注润滑脂，仅需定期检查连接螺栓的预紧力是否出现衰减，观察法兰结合面是否存在相对滑移的痕迹，就能判断传动系统是否存在对中失效、过载冲击的问题，相较于弹性联轴器，这类刚性法兰联轴器结构简单，制造成本低，传动转矩损失小，在转速稳定、无频繁正反转的工况下拥有更长的无故障运行周期，设计建模时需要重点还原止口配合的尺寸关系、螺栓的排布位置、轮毂与轴段的配合长度，确保模型能够直接用于装配干涉检查、安装空间校核的工程场景。
