拉杆式标准气动直线执行气缸总成

　　该款拉杆式标准气动直线执行气缸，是工业自动化产线里应用覆盖极广的直线动力输出部件，常见于3C电子装配工位的工件推送、包装机械的料仓顶料、轻工输送线的挡停限位、工装夹具的快速夹紧、非标专机的短行程往复推拉场景，依靠压缩空气作为动力源，将气压能直接转化为活塞杆的直线往复机械能，相比液压驱动具备响应速度快、动作洁净无油污、运维成本低、气源适配厂区通用空压系统的优势，在无重载大推力需求的自动化工位中完全可以替代电动推杆与液压油缸，大幅简化设备的动力管路布局。

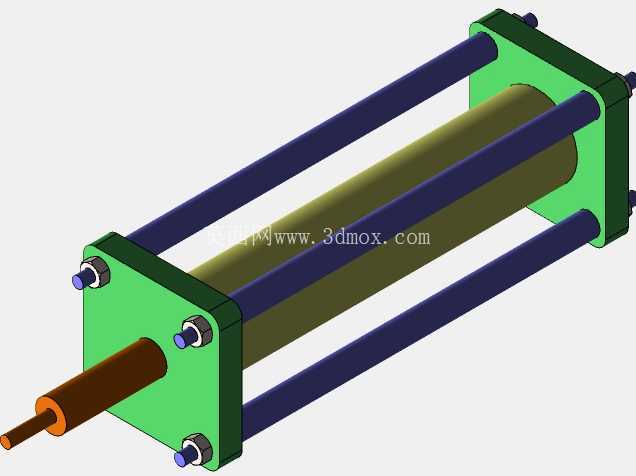

　　从结构设计逻辑来看，整机采用四根平行高强度拉杆贯穿前后两端端盖的经典布局，拉杆两端通过锁紧螺母与端盖预紧，把中间的缸筒牢牢夹持在前后端盖之间，这种分体装配结构的优势十分突出：一是缸筒内壁加工精度可以独立管控，珩磨后的内孔粗糙度与圆度公差能稳定保证活塞运行的同轴度，降低活塞密封圈的偏磨概率；二是后期现场维护时，无需整体报废缸体，松开拉杆螺母即可抽出活塞组件，更换磨损的密封圈、导向环，运维拆装效率远高于一体铆接式气缸；三是同缸径规格下可以通过更换不同长度的缸筒与拉杆，快速适配不同行程的选型需求，减少非标定制的加工周期。前端盖集成了活塞杆导向套与防尘密封结构，导向套采用耐磨铜基合金材质，既可以承受活塞杆侧带来的径向偏载，又能避免车间粉尘、切削液碎屑顺着杆面进入缸腔，防止活塞密封圈被异物划伤；后端盖预留了标准气动通气口，两端气口分别对应缸筒的无杆腔与有杆腔，通过电磁阀切换进气方向，即可驱动活塞杆完成伸出、缩回的往复动作，端盖与缸筒的结合面加装静密封O型圈，杜绝压缩空气泄漏，保证缸腔压力稳定。

　　外形与安装边界层面，整机整体为规整的长圆柱加两端方形端盖布局，四根拉杆沿缸筒圆周外侧均匀分布，不会额外占用缸体径向的安装空间；前端盖的四个角位预留了标准通孔安装位，既可以搭配法兰附件完成前法兰固定，也可以通过脚架附件实现底脚卧式安装，还能选配铰轴附件适配摆动安装工况，安装兼容性覆盖绝大多数自动化设备的机架布局。活塞杆输出端加工有标准外螺纹，可直接连接浮动接头、推板、夹爪等执行末端，杆端的同轴度公差控制在行业标准范围内，搭配浮动接头可以抵消设备安装时的微小同轴度偏差，避免活塞杆受径向别劲出现弯折、密封圈过早磨损的问题。设计过程中各零件的装配间隙经过反复校核：活塞与缸筒内壁的间隙刚好容纳导向环与双向密封圈，既保证活塞滑动顺畅无卡滞，又能将两腔的内泄漏量控制在极低水平；端盖与拉杆的配合公差保证预紧后端盖端面与缸筒轴线完全垂直，避免活塞运行到行程端点时出现偏载磕碰。这类气缸的选型核心是先核算工位所需的实际推拉力，根据工作气压换算出对应的缸径，再结合工位动作的移动距离选定行程，同时预留足够的行程余量避免活塞走满行程硬顶端盖，安装时要保证气缸轴线与负载运动方向的平行度，侧向负载较大的工况需要额外加装直线导轨承担径向力，气缸仅提供轴向动力，就能大幅延长整套执行机构的使用寿命。
