链条传动侧立联动执行机构设计

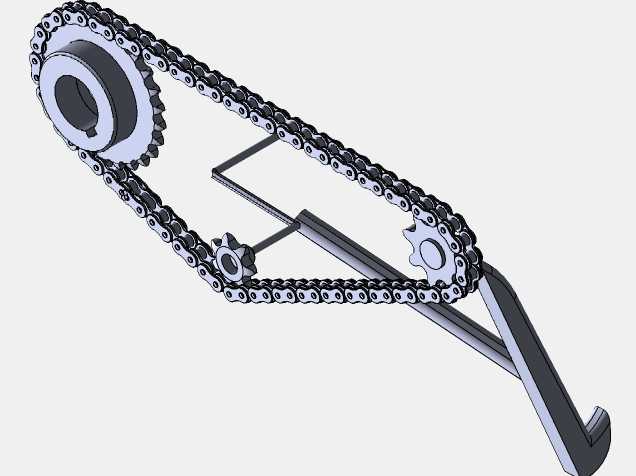

该侧立链条传动机构主要应用于需要在狭窄侧向空间完成动力传递与执行动作输出的工业场景，常见于小型自动化生产线的侧向推料工位、轻工包装设备的侧部进给单元、专用工装的侧向夹紧驱动模块，能够在设备侧方有限的安装空间内完成旋转动力到直线执行动作的转换，避免传统正向传动结构占用设备正面操作空间的问题，适配紧凑型设备的布局需求。机构核心采用套筒滚子链条作为动力传递载体，搭配三个不同分度圆直径的链轮完成动力的分流与转向传递：输入端大链轮作为动力接入端，可对接驱动电机输出轴或者手动驱动摇臂，两个小直径链轮分别作为张紧轮与动力输出端，通过链条的闭环缠绕实现动力的同步传递，其中末端链轮连接摆臂式执行构件，可将链轮的旋转运动转化为摆臂的定角度摆动，完成侧方的推压、限位、抬升类作业动作。设计过程中重点考量了侧装场景下的结构受力平衡，通过三个链轮的非对称布局，让链条的张紧段与松弛段形成稳定的三角受力结构，避免侧立安装时链条因自重出现脱链、跳齿问题，同时摆臂构件采用弯折式型材结构，在保证结构刚度的前提下尽可能压缩侧向厚度，适配设备侧方的狭窄安装边界。整个机构的安装基准面为链轮的中心安装平面，输入端链轮的轴孔采用标准键槽设计，可直接适配常规直径的驱动输出轴，两个小链轮的安装轴座预留了长条形调节孔位，可在安装时调整轴座位置完成链条张紧度的微调，无需额外加装独立张紧结构，简化了整体装配流程。摆臂的末端执行端预留了通用安装孔位，可根据实际作业需求加装压头、夹具、挂钩等不同功能的执行端头，拓展机构的适用场景。在传动特性上，该机构采用链条传动具备传动比准确、传递效率高、环境适应性强的特点，可在多尘、有少量油污的车间环境下长期稳定运行，相比同步带传动更耐冲击负载，相比齿轮传动对安装同轴度的要求更低，更适合侧装场景下的装配公差适配。整体结构没有冗余的防护外壳，所有传动构件外露便于日常维护与润滑作业，摆臂的摆动行程可通过调整末端链轮的转动角度范围进行定制，适配不同作业行程的需求，机构整体重量较轻，可直接通过螺栓固定在设备的侧方立板上，不需要额外搭建支撑机架，能够有效降低配套设备的整体制造成本与安装难度。
