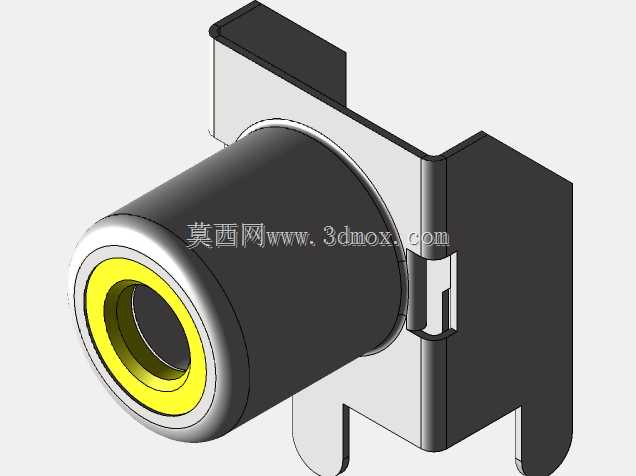

PCB板载角扣式音频连接插座结构

这类角扣式插座主要面向PCB板载音频信号接驳场景，常见于消费类音频设备、工控音频采集板卡、车载音频输入模块、桌面音频外设等产品的板端连接设计，用来实现3.5mm规格音频插头的可靠插接，完成模拟音频信号的稳定传输。从实际选型和结构设计角度看，这款插座采用角扣式固定结构，区别于常规直插式焊板插座，侧边的卡扣结构可以在插件过波峰焊或者回流焊工序时，提前卡入PCB对应开设的定位缺口内，避免焊接过程中器件受锡流冲击出现偏移、浮高问题，同时在后续成品使用过程中，反复插拔音频插头产生的侧向力可以通过卡扣结构分散到PCB板体上，降低焊盘受力脱落的风险，提升接口的插拔寿命。

设计上采用卧式贴板布局，插座主体的圆柱插接端平行于PCB板面，相比立式直插插座可以大幅降低板端整体高度，适配内部空间局促、对整机厚度有严格限制的薄型设备结构需求。插接端的内环采用黄色绝缘隔层，区分不同声道的接触导体，外层金属壳体做了卷边圆滑处理，插头插入时可以顺滑导向，不会出现卡滞刮擦插头外层镀层的问题。安装边界方面，插座背部的两个定位插脚对应PCB上的两个定位孔，插脚直径与孔径采用小间隙配合，装配时可以快速定位，侧边卡扣的卡接深度适配常规1.2-1.6mm厚度的PCB板材，卡扣的倒钩角度设计在保证卡接牢固度的同时，也能满足返修时的拆卸需求，不会因为卡扣过紧导致拆卸时损坏PCB焊盘或者板材。

接触导体部分采用弹性铜材基底做表面镀层处理，保证多次插拔后仍有稳定的接触压力，降低信号传输的接触电阻，避免出现音频杂音、接触不良的问题。插座尾部的焊脚采用弯脚设计，焊接面完全贴合PCB焊盘，过炉时上锡均匀，不会出现虚焊、连焊的工艺问题。整体结构没有多余的冗余设计，所有结构特征都围绕板载安装的可靠性、插拔耐久性、生产装配便利性做优化，在做PCB布局时，需要在插座插接端外侧预留足够的插头插拔操作空间，同时在卡扣对应位置预留避让缺口，避免与板上其他贴片器件产生干涉。
