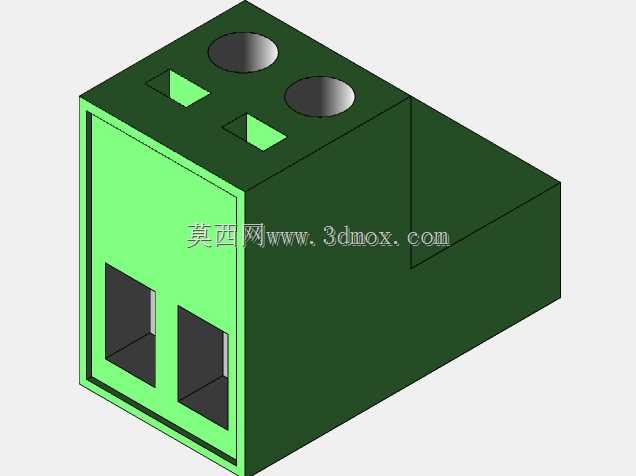

双针位绿色接线连接器结构设计

这类双针连接器多应用在低压电控回路、小型工控板卡外接接线场景，也常见于消费类电子内部的电源、信号转接部位，核心作用是实现两根独立导线与对应PCB焊盘或对接端子的可靠导通，同时为接线端提供绝缘防护与结构固定，避免接线拉扯造成的焊点脱落、线芯外露短路问题。从结构设计来看，主体采用绝缘工程塑料壳体，正面预留两个方形接线插孔，插孔内部对应导电插针的安装位，插针压接或焊接导线后插入插孔即可完成接线，插孔的方形截面能避免插针转动，保证对接时的对位精度。壳体顶部设置两个圆形安装孔，用于通过螺丝将连接器固定在设备面板、PCB板或安装支架上，安装孔的位置避开内部导电件的排布区域，防止螺丝拧入时触碰导电部位造成短路，顶部还设计了两个小型定位凸台，在对接匹配的母座时可起到导向防呆作用，避免反插损坏插针。壳体的侧壁做了加厚处理，提升整体结构强度，在接线拉扯、设备振动工况下不会出现壳体开裂的情况，前端的凸边结构在嵌入面板安装时可起到限位作用，控制连接器嵌入面板的深度，保证对接端的伸出长度符合对接公差要求。设计过程中优先考虑接线操作的便利性，插孔的开口尺寸适配常规线径的冷压端子或裸线端头，无需额外工具即可完成插线操作，同时壳体内部的挡筋结构会限制插针的插入深度，避免插针过度插入顶坏壳体后端的封闭结构，壳体的绝缘壁厚满足低压回路的电气间隙要求，相邻两个接线位之间的绝缘隔层可防止不同回路之间的爬电、打火问题。安装边界方面，整体为方块式结构，占用安装空间小，两个安装孔的中心距符合常规小型连接器的安装孔位标准，可直接替换同规格的现有连接器，无需重新调整安装面板的开孔位置，壳体的外表面无尖锐棱角，在装配操作时不会划伤操作人员，也不会磨损相邻的线材绝缘层。这类连接器的导电插针采用铜质基材镀锡处理，兼顾导电性能与抗氧化能力，插针的接触部位做了弹性收口设计，与对接端子配合时能保持足够的接触压力，降低接触电阻，避免长期使用后出现接触不良、发热的问题，在小电流信号传输、低压供电的场景下能长期稳定工作，适配工业控制、智能家居、小型电子设备的内部接线需求。
