ESD7004MUTAG低电容ESD保护二极管

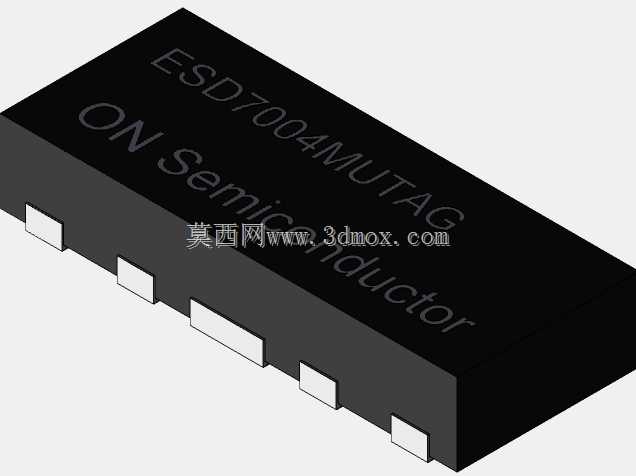

在消费电子、工业控制板卡、车载电子模块的高速信号链路设计中，静电放电是极易被忽略却会直接造成端口器件击穿、信号传输异常的核心隐患，这类低电容ESD保护二极管正是为解决该类问题设计的专用防护器件。不同于普通TVS管的高结电容特性，该器件在保证静电泄放能力的前提下，将寄生电容控制在极低水平，不会对USB、HDMI、高速串口这类GHz级别的差分信号造成眼图劣化、信号衰减的问题，可直接并联在信号端口靠近连接器的位置，在静电脉冲侵入时快速导通泄放电流，将端口电压钳位在后端芯片可承受的安全范围内，正常工作状态下则保持高阻态，几乎不会对原有信号传输产生额外影响。从三维结构设计来看，该器件采用标准贴片式封装，引脚沿封装两侧对称排布，建模过程中严格还原了引脚的共面度要求，保证SMT回流焊过程中每个引脚都能与焊盘充分浸润，不会出现虚焊、立碑等工艺问题；封装本体的棱角、表面印字区域都按照实物尺寸等比例还原，可直接用于PCB布局阶段的干涉检查，避免结构设计时与周边屏蔽罩、结构件出现装配冲突。在实际选型应用中，这类器件通常布置在板卡对外接口的最外侧，设计时需要注意其安装边界不能超出PCB板边的禁布区，同时泄放路径要尽量短，直接连接到接口地，避免过长走线带来的寄生电感影响静电泄放效果。建模时还原的引脚间距、本体厚度参数，可直接给结构工程师做堆叠设计参考，比如在做超薄消费类电子产品时，可提前评估器件高度与外壳内壁的安全间隙，避免组装时出现器件被压损的问题。不同于功率类半导体器件需要额外考虑散热结构，这类ESD保护器件的工作功耗极低，建模时不需要额外预留散热焊盘的空间，仅需按照 datasheet 给出的推荐焊盘尺寸匹配封装即可，其紧凑的外形尺寸也适合在高密度布板的场景下使用，不会占用过多PCB板面空间，在多端口的交换机、工业网关类产品中，可在每个信号端口就近布置，实现全链路的静电防护，同时不会压缩其他核心器件的布局空间。
