凯美特贴片铝电解电容器结构建模

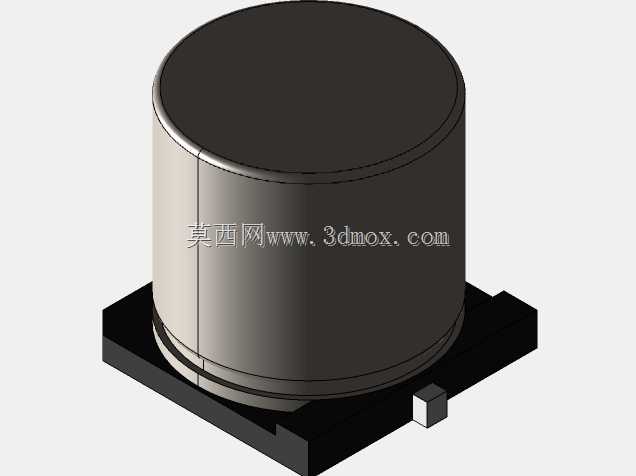

做消费电子、工业控制板卡布局的工程师都清楚，板载电解电容的占位与干涉检查，是PCB结构堆叠阶段绕不开的环节，这款220uF 35V规格的贴片铝电解电容三维模型，完全还原了凯美特对应料号的实体结构，可直接导入各类EDA协同结构设计软件，用于板级装配的干涉校验、整机布局的空间预留。从实际应用场景看，这类耐压35V、容量220微法的贴片电解，多用于开关电源输出滤波、直流母线电压缓冲、驱动电路退耦等位置，常见于工业PLC IO板、小功率伺服驱动板、车载辅助电源模块、消费类家电主控板等场景，相比直插铝电解，贴片封装的设计能适配波峰焊、回流焊的全自动化SMT产线，不需要人工插件工序，能大幅提升板卡组装效率，也避免了直插元件引脚过长带来的应力断裂、高频寄生参数偏大的问题。从模型还原的结构细节看，主体圆柱部分为电容的芯包封装铝壳，顶部预留了防爆刻槽的结构特征——这部分是电解电容的安全设计核心，当电容内部因为过压、过温产生电解液汽化压力升高时，顶部刻槽会优先开裂泄压，避免壳体爆裂波及周边板上元件；底部的黑色塑封底座是贴片封装的承载结构，既承担了铝壳与PCB板面的绝缘隔离，也通过内嵌的金属引出端实现电容极片与PCB焊盘的电气连接，底座侧边的定位小凸台，对应SMT贴装时的吸嘴定位与极性识别特征，能避免贴装时极性反向的生产失误。做结构建模时，这类元件的安装边界尺寸必须严格匹配实物公差：圆柱主体的外径、总高度决定了板卡上方的空间预留量，尤其是在板卡对插、整机外壳装配的场景下，电容顶部与外壳内壁、相邻接插件的安全间隙必须留足，避免组装时压伤电容壳体；底部焊盘的伸出长度、两个焊端的中心距，直接对应PCB封装的焊盘设计，尺寸偏差会导致SMT焊接时出现立碑、虚焊、偏移等工艺问题；底座的厚度则决定了电容底部与PCB板面的间隙，这个间隙既要保证焊接时焊锡的润湿爬升，也要预留清洗时助焊剂残留的挥发空间，避免长期使用后绝缘下降。很多新手工程师在做板级结构建模时，往往只拉一个简单圆柱代替电解电容，忽略了底座、焊端、顶部防爆槽的细节，导致实际组装时出现干涉——比如电容下方走线被底座压到、相邻元件与焊端安全间距不足、顶部与结构件间隙不够压坏防爆槽，这个模型把所有装配相关的特征都做了还原，不需要二次修改就能直接用于整机结构校验，能大幅减少设计迭代阶段的试错成本。
