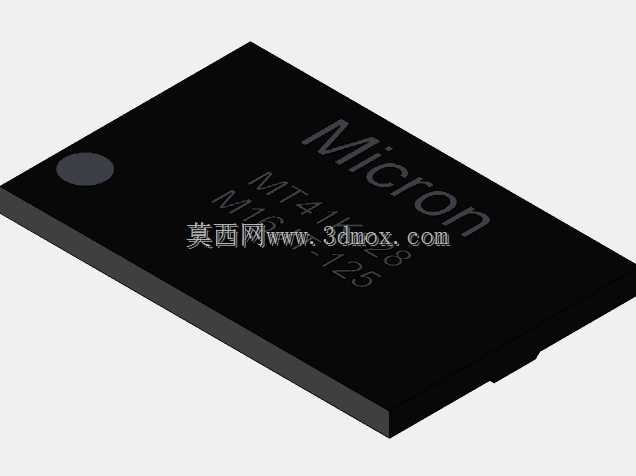

微米DDR3L SDRAM存储芯片三维结构

在嵌入式硬件、工业控制板卡、消费类电子产品的PCB布局设计环节，存储颗粒的三维模型是结构干涉校验、整机空间排布不可或缺的参考载体，这款DDR3L SDRAM颗粒的三维建模完全贴合实物封装特征，能为硬件结构工程师提供精准的装配参考。从实际应用场景来看，这类低功耗DDR3存储颗粒常部署在工业网关、便携检测设备、车载嵌入式终端中，需要在有限的板卡空间内完成贴装，还要兼顾周边阻容件的排布空间、散热风道的预留间隙，模型还原了BGA封装的完整外部轮廓，包括边角的定位标识圆点、封装体的厚度参数、引脚区域的边界范围，能直接导入PCB结构设计软件完成装配校验，避免后期打样出现元件干涉、贴装偏移的问题。设计建模过程中，优先还原了封装体的实体特征，表面的丝印标识按照实物印刷位置做了等比例还原，黑色塑封本体的边角倒角、顶面的平整度都和实物保持一致，没有做过度的简化处理，方便工程师在做整机外观渲染、结构爆炸图制作时直接调用，不需要二次修整外形。从安装边界来看，模型严格遵循该型号颗粒的官方封装尺寸规范，塑封本体的长宽尺寸、底部焊球阵列的排布范围、颗粒本体距离PCB板面的安装高度都做了精准还原，在做板卡堆叠设计时，可以直接参考模型的外轮廓预留安全间隙，尤其是在紧凑型设备的设计中，能精准核算存储颗粒和上层屏蔽罩、相邻接插件之间的距离，避免因尺寸偏差导致的装配失败。不同于通用类的电子元件简化模型，这款模型还原了颗粒表面的品牌标识与型号丝印的相对位置，在做产品展示动画、教学演示课件时，能更直观地呈现元件的实物特征，帮助硬件入门从业者快速识别元件定位标记，掌握BGA封装元件的贴装定位要点。在工业级设备的硬件设计中，这类存储颗粒往往需要搭配散热片使用，模型的顶面平整度还原能为散热片的选型、导热垫的厚度选择提供尺寸参考，确保散热片和颗粒顶面完全贴合，不会出现间隙过大导致的散热效率下降问题，同时也能提前校验散热片安装后和周边元件的高度差，规避结构冲突。
