Arduino Nano开源开发板结构建模

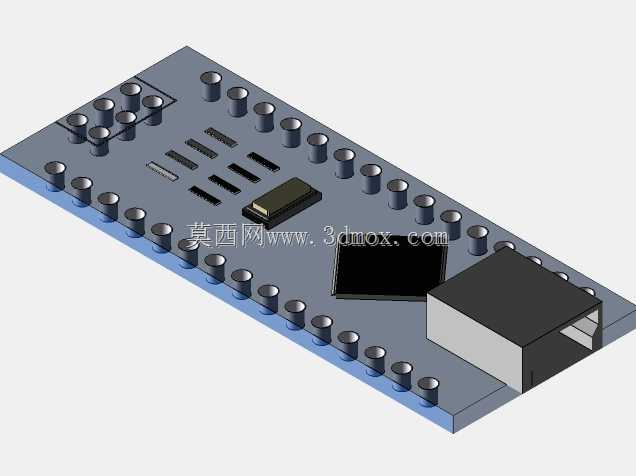

本次建模还原的Arduino Nano开发板，是嵌入式开发、小型智能设备原型验证场景中应用极广的核心控制载体，常被集成到桌面小型智能装置、学生竞赛作品、工业现场微型数据采集节点、创客DIY项目中承担逻辑运算与外设控制职能。建模过程中优先还原了板载元件的实际布局逻辑，两侧排针的间距严格遵循实际产品的2.54mm标准排距，排针突出板面的高度、板体整体厚度都按照实物安装边界做了等比例还原，能够直接用于结构设计阶段的安装位干涉检查，避免后续外壳、固定结构设计完成后出现元件磕碰、安装孔位错位的问题。板上的Mini-B型USB接口建模时还原了接口的插接深度与外部轮廓尺寸，设计配套外壳时可以直接参考该尺寸预留USB插接开口，不需要额外测量接口的突出高度与宽度。板载的主控芯片、复位按键、电源指示灯等元件的位置与高度都做了对应还原，能够直观呈现开发板装入结构件后的实际空间占用情况。从设计思路上，建模没有做多余的外观美化，所有结构特征都服务于结构设计验证需求：排针的焊盘位置、板体四角的安装孔位都和实物保持一致，设计固定结构时可以直接匹配孔位做定位柱设计，不需要反复核对实物尺寸。在小型智能设备的结构开发流程中，这类核心控制板的三维模型是装配环节的基础参考，不管是设计叠层安装的扩展板结构，还是设计贴合板体的固定卡槽，都需要精准的板体外形与元件高度数据来规避装配风险。比如在做手持检测设备的内部结构排布时，开发板的USB接口位置直接决定了外壳上数据接口的开口位置，排针的高度决定了上层扩展模块和主控板之间的预留间隙，板上最高元件的高度决定了设备外壳的最小内部净空高度。建模时还考虑了不同安装场景的适配性，板体的边缘倒角、元件的圆角特征都做了还原，不会因为模型棱角过于尖锐导致结构干涉检查时出现误判，能够直接导入装配体中和其他结构件做配合验证，帮助结构工程师在设计阶段就排查掉安装空间不足、接口对位偏差等常见问题，减少后续打样验证的迭代次数。
