TI同步Buck FET驱动器芯片封装结构

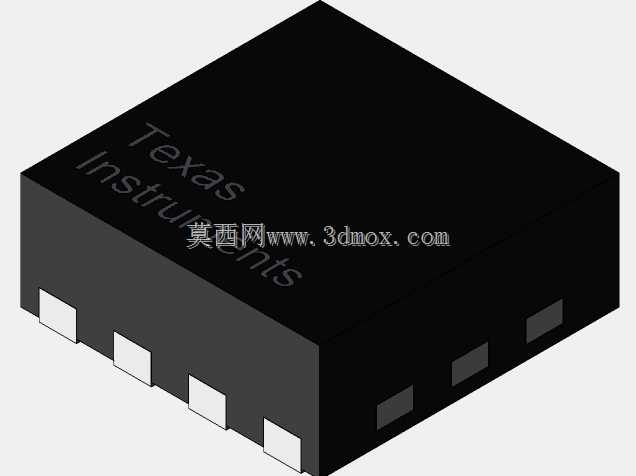

在高频CPU核心供电系统的设计环节里，这类同步Buck FET驱动器是电源拓扑里不可或缺的核心功率驱动部件，它的三维封装建模精度直接影响PCB布局阶段的干涉校验、散热路径仿真以及SMT产线的钢网开孔设计准确性。从实际应用场景来看，这类器件广泛部署在服务器主板、高性能计算板卡、工业控制核心板的CPU供电回路中，负责将主控PWM信号放大后精准驱动上下桥功率MOS管的通断，保障核心供电在大负载动态跳变时的响应速度与纹波控制水平。建模过程中首先还原了器件的QFN类封装外形，黑色塑封本体的棱角做了符合实际注塑工艺的微小倒角处理，避免完全直角的理想化建模带来的装配校验误差，本体表面丝印的品牌标识区域做了微凹的质感还原，匹配真实芯片塑封表面的丝印印刷工艺特征。引脚部分严格按照实际封装的焊盘尺寸建模，侧面外露的散热焊盘与底部中心的大尺寸散热焊盘都做了等比例还原，建模时特意保留了焊盘边缘的微小弧度，匹配实际元器件引脚的冲压成型特征，避免在PCB装配仿真中出现焊盘与钢网开孔不匹配的问题。安装边界方面，建模时严格遵循器件 datasheet 中的占位尺寸要求，塑封本体的长宽高公差控制在工业级建模允许的偏差范围内，引脚的共面度做了符合实际封装工艺的微小偏差设置，避免理想化的绝对共面导致SMT仿真时出现虚焊误判。从设计思路上，这个模型没有做过度的外观美化，而是优先保障结构装配相关的尺寸准确性，所有与PCB接触的面、与周边器件避让的轮廓都严格对标实物尺寸，方便结构工程师在做板卡堆叠设计时，直接调用模型进行周边电容、电感、散热片的避让校验，不需要二次调整尺寸。在高频供电场景下，这类驱动器的布局位置直接影响功率回路的寄生参数，精准的三维模型能帮助电源工程师在布局阶段就评估驱动信号路径的长度，优化功率回路的走线走向，减少开关尖峰与EMI问题。模型同时还原了塑封本体的哑光质感，在做产品整机的渲染展示时，也能真实呈现板卡上元器件的实际视觉效果，不需要额外调整材质参数。
