思科DX70配套视频会议摄像头结构设计

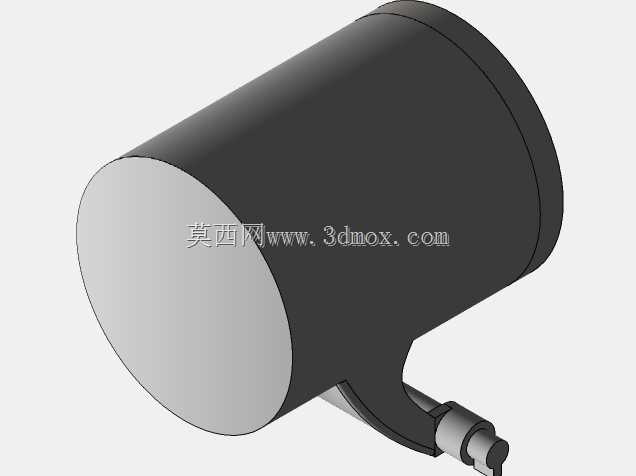

这款配套视频会议终端使用的外置摄像头，在结构设计阶段优先考虑了会议场景下的安装适配性与视角覆盖需求，整体采用圆柱式主体造型，主体外壳做了哑光磨砂处理，避免会议室内灯光直射产生的反光干扰画面采集效果。镜头端采用平面透光罩设计，透光件做了防眩光镀膜处理，可有效减少顶光、侧光在镜头表面形成的光斑，保证不同会议室光照条件下的画面采集清晰度。从安装边界来看，摄像头主体直径控制在常规会议终端安装接口的适配范围内，底部的支撑臂采用一体化弯折结构，支撑臂末端预留了标准连接轴位，可直接与DX70终端本体的安装卡位匹配，不需要额外加装转接配件，安装时仅需将轴位对准终端预设的卡槽推入即可完成固定，支撑臂的阻尼结构经过调校，可支持上下15度到30度的俯仰角度调节，满足不同高度会议桌、不同参会人数场景下的视角调整需求，调节过程中无卡顿、无松垮，调整到目标角度后可保持稳定不位移。在功能特性层面，这款摄像头的内部电路板固定结构采用了卡扣加定位柱的组合方式，不需要额外打胶即可完成PCB板的固定，既方便生产阶段的装配，也便于后期的维护拆解，镜头模组与主体外壳之间预留了0.2mm的装配间隙，避免外壳形变挤压镜头导致对焦偏移。主体尾部的走线槽做了圆角处理，防止线材长期弯折出现外皮破损，线材出口位置设置了防拉脱卡扣，可承受50N的拉力不出现松脱，满足会议设备长期使用的可靠性要求。从实际应用场景出发，这款摄像头主要面向中小型会议室的视频会议场景，视角覆盖范围可满足10人以内会议场景的全员画面采集，不需要额外加装广角附件，主体外壳的材质选用阻燃ABS材料，满足办公电子设备的防火等级要求，外壳接缝处做了错位止口设计，可有效减少灰尘进入设备内部，降低日常维护的清洁难度。设计过程中还考虑了设备的散热需求，主体外壳的非镜头面设置了隐蔽式通风槽，通风槽的开孔方向避开了镜头侧，防止灰尘从通风槽进入后附着在镜头表面，通风槽的开孔尺寸控制在1mm以内，可避免日常使用中异物掉入设备内部。整体结构没有多余的突出部件，外观简洁规整，与会议终端本体的造型风格保持统一，安装后不会出现突兀的视觉感受，支撑臂的弯折角度经过反复校核，既保证了足够的支撑强度，也不会遮挡终端本体的接口与指示灯区域。
