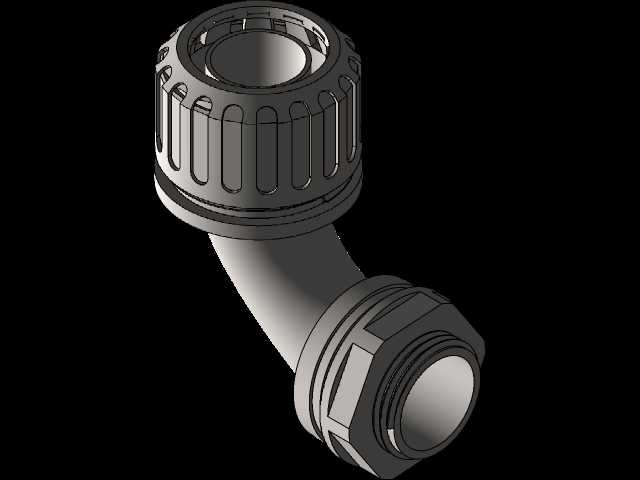

20mm规格90度弯角电缆穿线导管接头

在户外通讯机柜布线、工业设备电控箱走线、楼宇安防线路敷设这类场景里，线缆穿管后的转角连接一直是容易被忽略却直接影响防护等级与布线寿命的环节，这款20mm弯角电缆导管接头，正是针对直角转向的穿线需求设计的连接件。从实际使用场景来看，当线缆需要从柜体侧壁垂直引出后转向水平方向排布，或是穿线管路遇到设备结构阻挡需要90度转弯时，直型接头无法满足转向需求，额外增加转接段不仅会提升布线成本，还会增加线缆的弯折应力，长期使用容易造成线缆外护套磨损、内部线芯断裂，而这款弯角接头一体成型的弯转结构，能直接完成管路的90度转向，无需额外拼接转接件，减少了管路的连接节点，也就降低了节点处进水、进尘的风险。

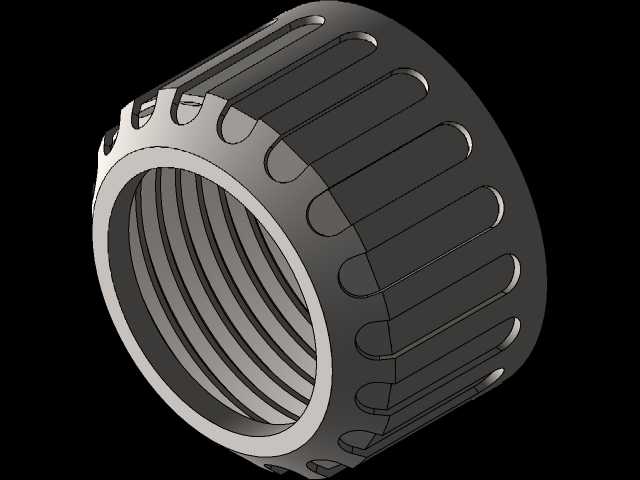

从功能特性来看，接头两端均采用了带防滑棱的锁紧螺母结构，一端用于和硬质穿线导管连接，旋紧螺母时，内部的卡紧结构会均匀咬合导管外壁，配合内置的密封胶圈，能达到IP65级别的防护效果，避免户外使用时雨水、粉尘顺着管路进入设备内部；另一端用于锁紧穿入的电缆，旋紧端盖时，内部的锥形密封套会紧紧包裹电缆外护套，既可以固定线缆位置，避免设备运行时的振动拉扯线缆导致接线端子松脱，又能在电缆穿入位置形成可靠密封，防止蚊虫、水汽沿着线缆间隙进入柜体。接头的弯角处做了大圆弧过渡设计，没有尖锐的直角棱边，线缆穿入后不会被棱角刮伤外护套，圆弧的曲率半径符合线缆最小弯曲半径的要求，不会让线缆在转角处出现死折，保证线缆内部的信号传输或者电力输送不受弯折影响。

从设计思路上看，这款接头在建模时优先考虑了实际安装的操作便利性，两端的锁紧螺母外圆周都设计了等距分布的轴向防滑棱，徒手安装时就能施加足够的锁紧力矩，不需要借助专用扳手就能完成可靠固定，在狭小的机柜内部安装时，这种防滑结构能大幅降低操作难度，提升布线效率。接头的内部流道做了等径设计，整个弯转通道的内径保持一致，不会出现局部缩径的情况，穿线时线缆能顺畅通过，不会在接头内部出现卡滞，对于多芯控制电缆或者带屏蔽层的通讯电缆来说，等径通道也能避免屏蔽层被剐蹭破损，保证屏蔽效果的连续性。

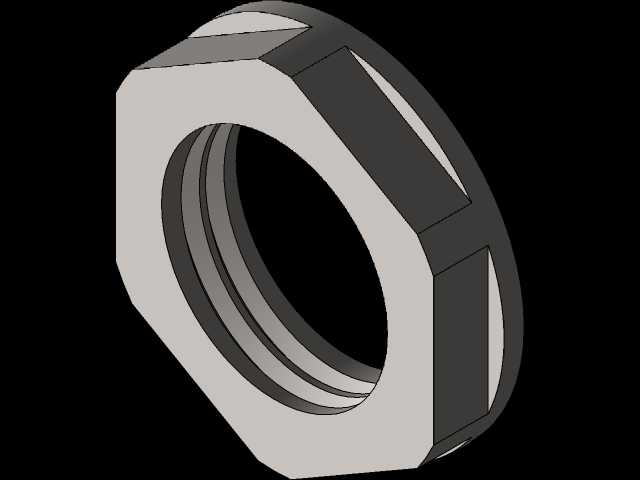

从外形尺寸与安装边界来看，这款接头适配公称通径20mm的标准塑料或金属穿线导管，两端的连接螺纹采用通用的公制细牙螺纹，和市面上同规格的穿线导管、柜体开孔完全兼容，不需要额外加工定制安装孔。接头整体的弯角高度控制在合理范围内，安装在柜体侧壁时，向外突出的尺寸不会超过常规直型接头加90度弯头的总长度，不会额外占用机柜外部的安装空间，在设备并排布置或者贴近墙面安装时，不会因为接头突出尺寸过大导致设备无法靠位。接头的六角锁紧部位对边尺寸符合标准紧固件的尺寸规范，当需要更大锁紧力矩时，使用普通活动扳手或者对应规格的开口扳手就能操作，不需要定制专用工具。在实际选型时，只需要确认穿线导管的外径、待穿入电缆的外径在接头的适配范围内，就可以直接替换同规格的直型接头，不需要改动原有柜体的开孔尺寸或者管路布局，替换成本极低。对于经常做设备布线、电控柜装配的结构工程师来说，这类标准化的弯角导管接头，能大幅简化转角处的布线设计，减少现场安装的加工工作量，同时提升整个布线系统的防护可靠性，避免因为转角处密封不良导致的设备故障。
