AR1/2至3/4-16油滤适配器抑制器结构设计

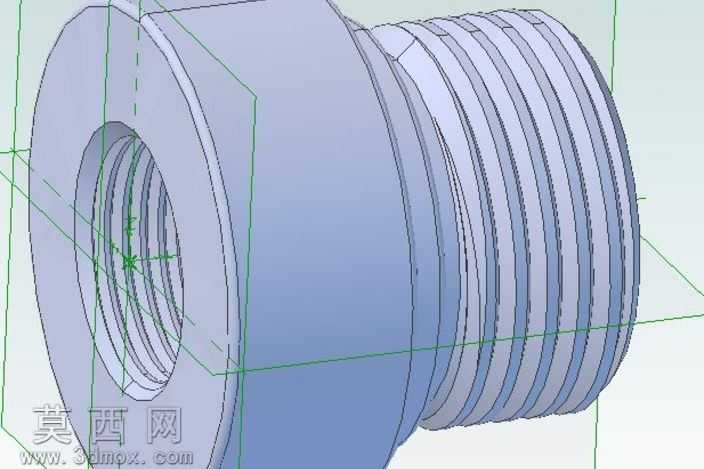

本模型为油滤适配用螺纹转接抑制器，采用三维参数化建模方式完成全结构设计，建模过程中优先保证螺纹配合精度与同轴度要求，首先以回转体特征构建主体基体，确定两端不同规格螺纹的基准轴线，确保两端接口的同轴度误差控制在机械加工允许范围内。外螺纹段采用扫描切除方式生成标准牙型，严格匹配对应美制螺纹的牙距、牙型角参数，保证与对应规格油路部件的旋合适配性；内孔流道部分做平滑过渡处理，避免流道截面突变带来的流体阻力激增，同时在螺纹收尾处设计合理的退刀槽结构，符合实际机械加工的工艺要求，避免加工过程中出现撞刀、螺纹收尾不规整的问题。模型外观渲染采用金属哑光材质，模拟钢制机加工零件的表面质感，对螺纹牙顶、棱边位置做轻微倒角处理，还原真实零件的去毛刺工艺特征，同时通过剖面视角可清晰展示内部流道的贯通结构，以及两端螺纹的旋合长度参数，确保装配后具备足够的连接强度与密封性能。设计过程中兼顾了同系列多规格适配的拓展性，可通过修改特征参数快速衍生不同螺纹规格的同类型适配器，覆盖不同油路通径、不同连接螺纹的油滤安装需求，主体台阶位置设计合理的过渡圆角，降低零件应力集中风险，提升部件在油路压力波动工况下的结构强度，整体模型结构完整，特征参数清晰，可直接用于装配验证、工艺编制以及后续的加工生产参考，能够有效缩短同类油路转接部件的设计开发周期，减少前期设计验证的试错成本。
