发动机曲柄连杆机构活塞连杆结构

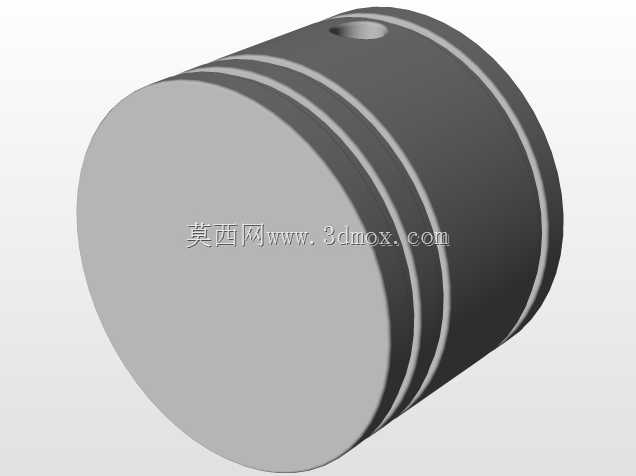

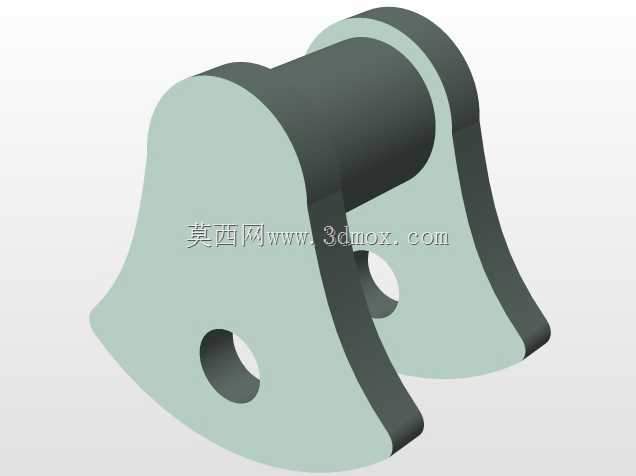

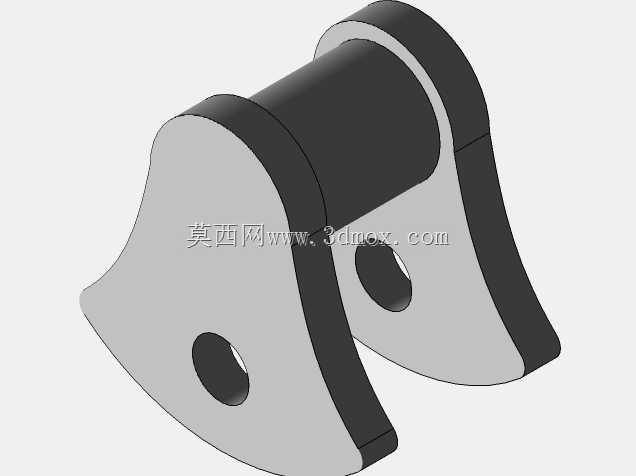

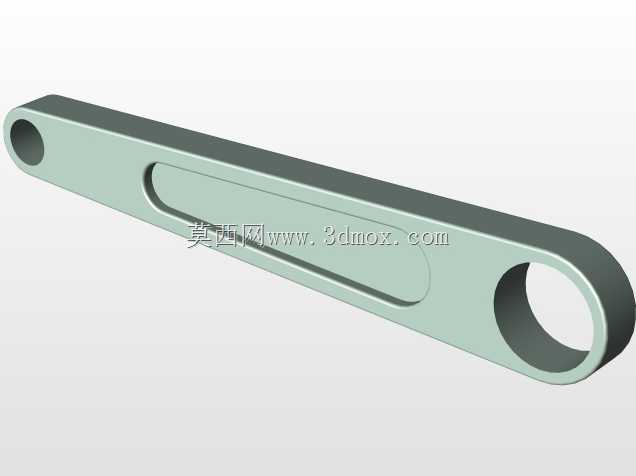

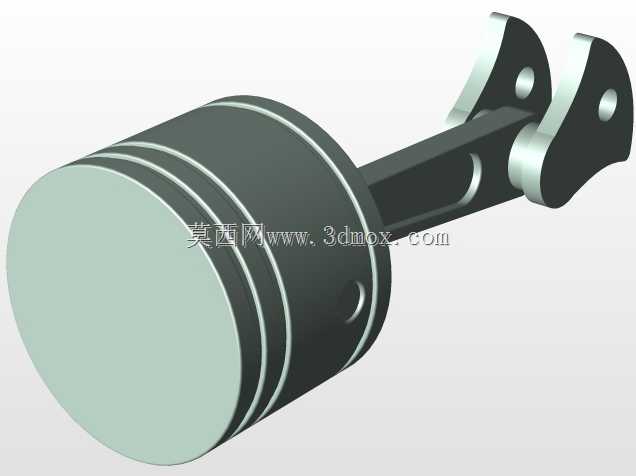

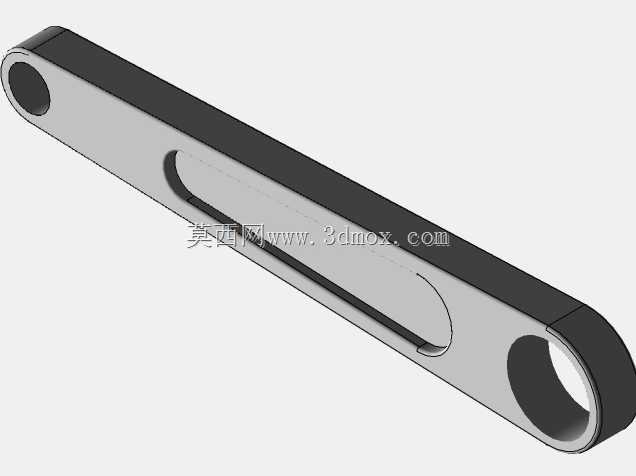

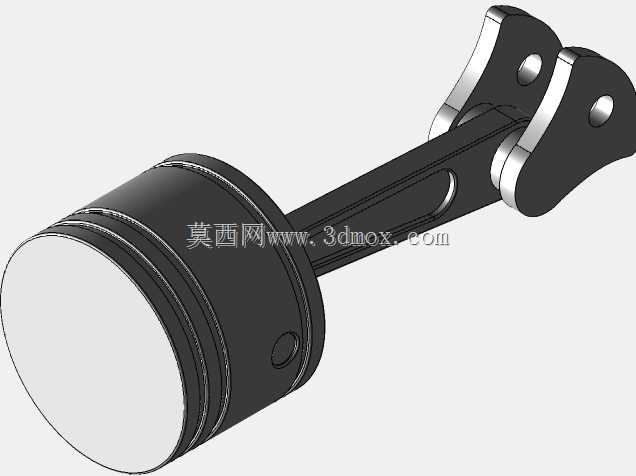

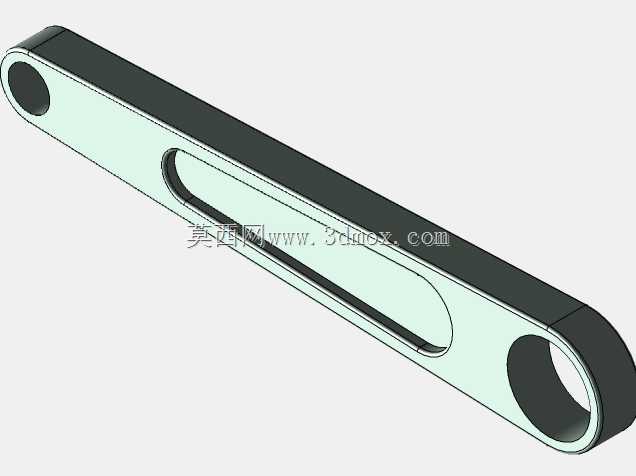

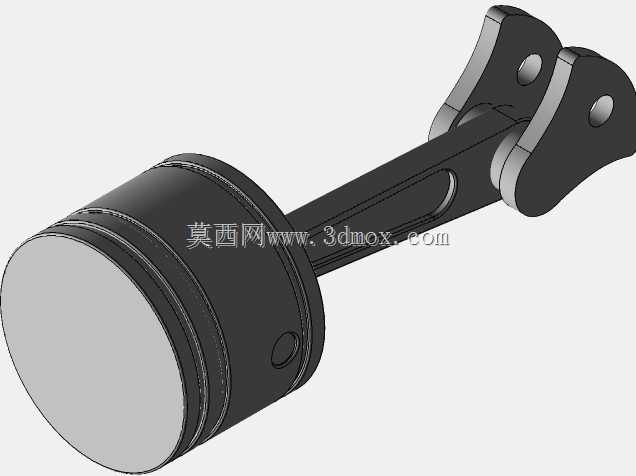

这套活塞连杆组件是往复式动力机械里的核心传动部件，日常在车用内燃机、往复式压缩机、小型通用动力设备里都能见到它的身影，核心作用是把活塞承受的燃气爆发压力转化为曲轴的旋转扭矩，完成动力输出的核心转换过程。从结构设计来看，杆身采用了工字形截面的优化构型，相比等截面实心杆身，能在保证整体抗弯、抗扭刚度的前提下大幅降低往复运动惯量，减少高速运转时的惯性载荷冲击，杆身两端的孔位分别对应活塞销与曲轴曲柄销的安装位，大端与小端都做了加厚的环形加强结构，避免交变载荷下孔位出现失圆、磨损超差的问题。实际选型匹配时要重点关注两个安装孔的中心距，这个尺寸直接决定了发动机的压缩比与冲程参数，一旦尺寸偏差超过公差范围，会直接导致燃烧室容积不符、活塞撞气门等严重故障；小端孔的内径要和选配的活塞销外径做间隙配合，间隙值通常控制在0.01-0.03mm区间，既要保证活塞销能在孔内自由转动实现浮动润滑，又不能间隙过大导致运转异响、衬套过早磨损；大端孔的尺寸则要匹配对应曲轴的曲柄销直径，安装时的剖分面贴合精度直接影响连杆大端的圆度保持能力，这套模型里的连杆采用了平切口结构，适配多数中小排量动力设备的曲柄销尺寸，安装边界上要注意杆身运动时的摆角范围，设计时要校核杆身与曲轴箱内壁、活塞裙部的运动间隙，避免运转过程中出现运动干涉。从功能特性来说，这套连杆组件要承受上千次每分钟的交变载荷，既有燃气做功瞬间的冲击压应力，也有排气行程往复运动带来的拉应力，所以结构上在杆身与两端环座的过渡位置都做了大圆角过渡，避免应力集中导致的疲劳断裂，杆身侧面的减重凹槽设计，除了进一步降低往复质量，还能在曲轴箱高速运转时带动机油飞溅，对缸壁、活塞销等位置实现辅助润滑。做运动模拟时，这套结构能完整复现活塞往复运动到曲轴旋转运动的转换过程，可以直观观察到不同曲轴转角下连杆的摆角变化、活塞的上下止点位置，对于理解曲柄连杆机构的运动学原理、做机构运动干涉校核都有实际参考价值，设计时也可以根据不同的动力输出需求，调整杆身长度、孔位直径等参数，适配不同排量、不同转速的动力设备使用场景。
