多齿啮合间歇式传动轮组结构设计

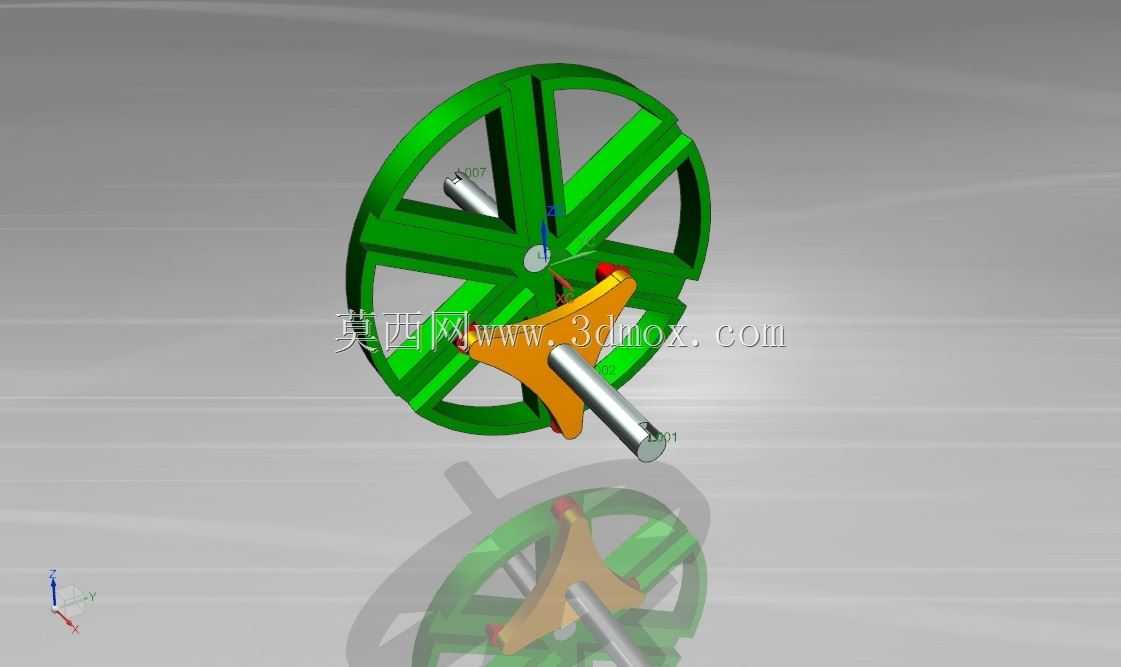

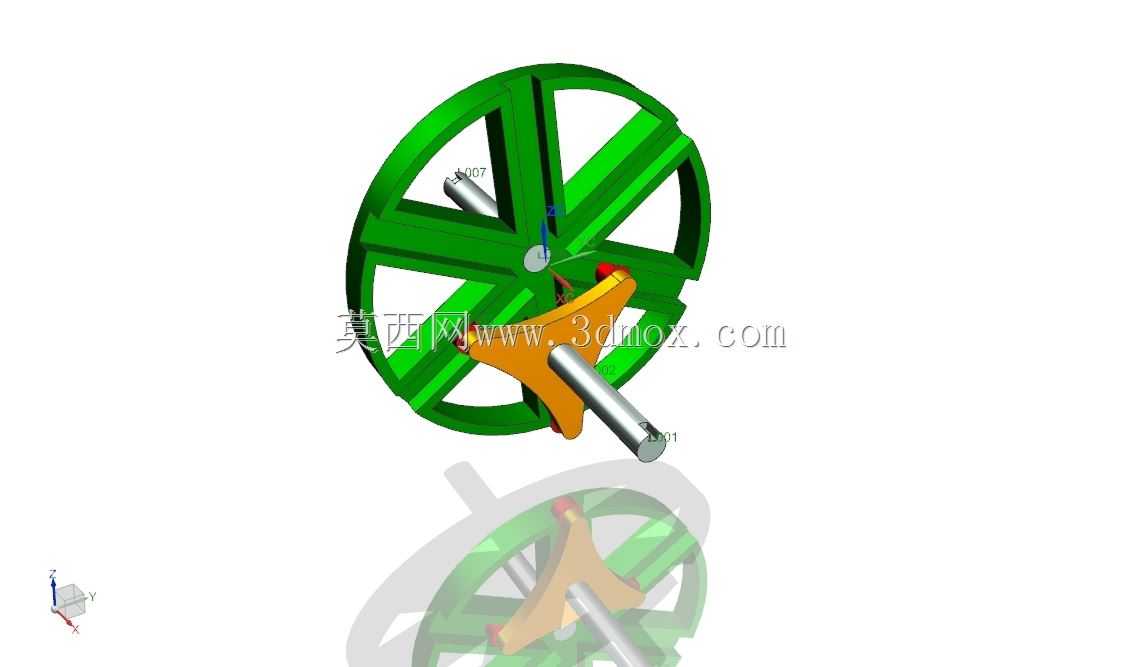

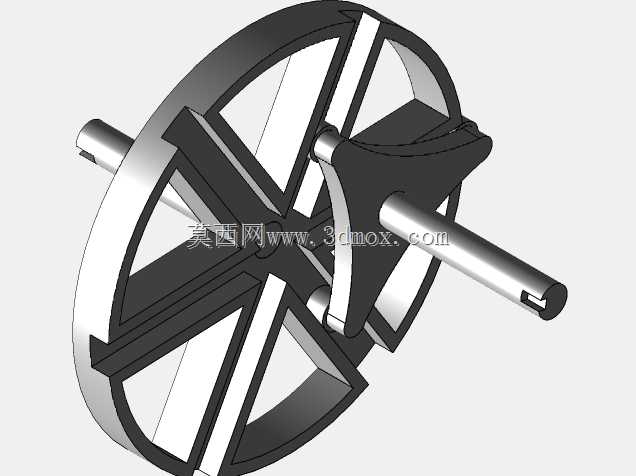

这套多齿轮传动结构，核心是通过单拨齿与大直径辐条式轮体的配合，实现定角度间歇传动输出，在轻工包装、自动送料、工位转台这类需要步进式节拍输送的场景里适配性极强。不同于常规连续啮合的齿轮组，该结构没有采用全齿圈设计，大轮外缘仅保留对应啮合点位的接触结构，其余位置做辐条镂空处理，既降低了轮体自身转动惯量，也减少了无用工位接触带来的摩擦损耗，高速运转时的动平衡表现更稳定。设计阶段首先要明确输出端的步进角度需求，大轮的辐条分隔数量直接决定单次拨齿带动的转角，拨齿的安装偏心距需要和大轮的啮合半径严格匹配，偏心距过小会出现拨齿卡滞无法脱开的问题，过大则会导致啮合行程不足，出现传动丢步、转角偏差超差的情况。从安装边界来看，大轮中心的安装轴孔需要和输出工位的回转轴采用过渡配合，轴端预留轴向固定的卡簧槽位，避免运转过程中轮体轴向窜动；拨齿所在的主动轴与大轮中心轴的中心距公差需要控制在IT7级以内，中心距偏差超过0.1mm就会出现啮合间隙过大或者拨齿顶死的问题。轮体的辐条采用等厚矩形截面设计，辐条厚度根据传递扭矩大小核算，常规轻载工位下辐条厚度取8-12mm即可满足强度需求，重载场景下可以在辐条与轮缘衔接位置做圆角过渡，减少应力集中导致的辐条断裂风险。拨齿与轮体接触的端面做圆弧倒角处理，啮合切入时不会出现刚性撞击，能有效降低运转噪音，同时延长接触部位的磨损周期。实际装配时需要先调整主动轴的轴向位置，确保拨齿的啮合面与大轮的辐条端面完全贴合，避免偏磨；主动轴端需要加装推力轴承，抵消拨齿啮合时产生的轴向分力。这套结构相比槽轮机构，加工难度更低，大轮的镂空结构也方便在辐条间隙位置布置检测传感器，实时反馈工位转动位置，不需要额外加装编码器支架，在多工位自动装配设备的分度转台设计中，能有效压缩整体安装空间，减少不必要的附属结构。运动模拟过程中可以看到，拨齿每旋转一周，带动大轮转动固定的一个分度角度，其余时间段大轮保持锁止静止状态，刚好匹配工位上料、装配、检测的节拍需求，锁止阶段依靠拨齿的圆柱面与大轮辐条的侧边贴合实现定位，不需要额外加装定位销或者刹车结构，简化了整体传动链的组成。
