带键槽空心套筒操纵杆件结构设计

项目分类:3D模型 发布时间:2021-08-01 ID:217234
  • 带键槽空心套筒操纵杆件结构设计
  • 带键槽空心套筒操纵杆件结构设计
  • 带键槽空心套筒操纵杆件结构设计
  • 带键槽空心套筒操纵杆件结构设计

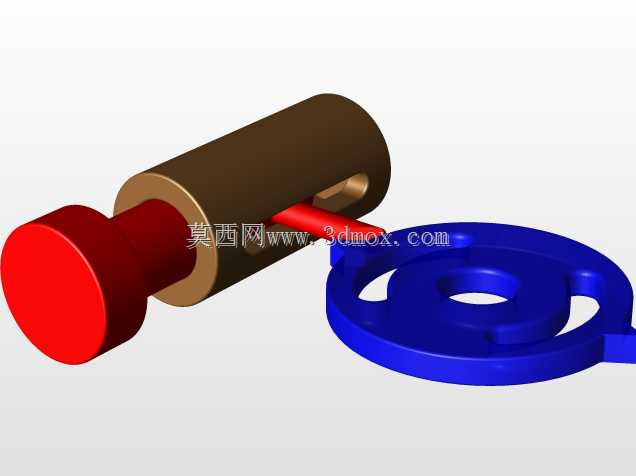

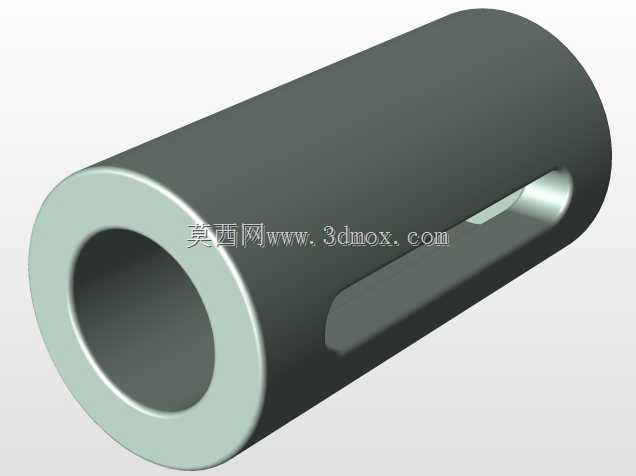

这类带轴向键槽的空心套筒式操纵杆件,常应用在需要直线往复与小角度摆动复合传动的工位中,比如模拟运动试验台的操纵链路、小型工装的力传递分支、轻工设备的档位切换机构里,承担把输入端的扳动、推拉作用力传递到执行端的作用,相比实心杆件,空心结构能在保证抗扭、抗弯截面模量满足载荷要求的前提下,大幅降低自身重量,减少运动过程中的惯性冲击,尤其适合高频次往复动作的工况,能有效降低驱动端的负载损耗。从结构设计逻辑来看,杆件主体采用等外径空心圆柱构型,内孔为通长设计,既可以穿装导向轴实现自身的滑动或转动导向,也能预留走线、穿装辅助连接件的空间,筒壁上开设的长圆形贯通键槽,是整个零件的核心功能结构,键槽的宽度、深度以及轴向长度,直接决定了和配套键块的配合间隙、可滑动行程范围,设计时需要根据传递的最大扭矩核算键槽侧壁的挤压应力,避免频繁换向受力时出现键槽压溃、变形的问题,同时键槽两端的圆弧过渡半径要和加工刀具匹配,减少应力集中点,提升杆件的疲劳寿命。安装边界方面,这类杆件的外径尺寸需要和配套的导向套、支撑座内孔保持合适的配合公差,通常选间隙配合保证动作顺畅,同时配合间隙不能过大,避免动作过程中出现卡滞、晃动量超差的问题;内孔和导向轴的配合要根据运动形式选择,纯滑动工况下选较小的间隙配合,需要兼顾转动和滑动的工况则适当放大间隙,同时要在支撑端预留防尘密封件的安装位置,避免粉尘、碎屑进入配合面加剧磨损。实际应用中,这类杆件的端面通常会设计连接结构,用来和输入端的操纵手柄、驱动摆臂以及输出端的执行构件连接,设计时要保证两端连接结构的同轴度,避免装配后出现别劲、动作阻力过大的问题;键槽的位置度公差需要严格控制,保证和配套键块装配后,传动过程中受力均匀,不会出现偏载导致的局部磨损过快。从建模逻辑上,先通过旋转特征生成空心筒体的基础构型,再拉伸切除出轴向长键槽,对键槽的棱边做微小倒角处理,去除加工毛刺,避免装配时划伤配合零件表面,同时对两端的端面做垂直度约束,保证和相邻连接件贴合紧密,不会出现装配间隙导致的传动空程。这类构件虽然结构不复杂,但作为传动链路里的直接受力件,每一处尺寸公差、形位公差的设定都直接影响整套机构的动作精度和使用寿命,建模过程中需要充分考虑实际加工的工艺性,比如键槽的加工深度不能超过筒壁的安全厚度,避免加工时出现筒壁变形、甚至钻穿的问题,内孔的加工精度要和后续的珩磨、铰孔工艺匹配,保证表面粗糙度满足滑动配合的要求,降低运动过程中的摩擦阻力。
