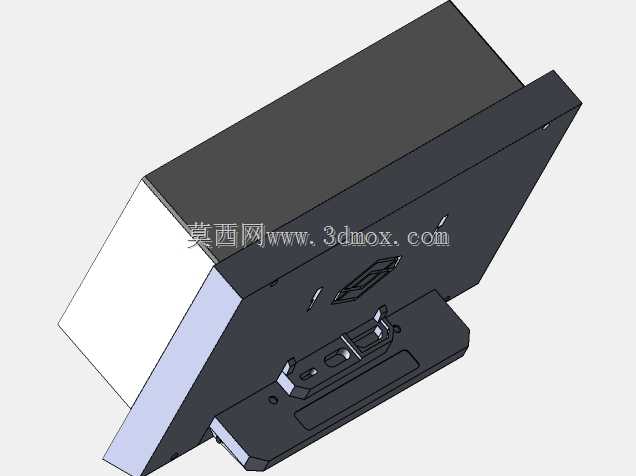

三维全息投影配套观察镜结构设计

这款观察镜主要配套三维全息投影设备使用，在全息展示、光学实验、裸眼3D内容演示场景中承担核心光学观测功能，使用者可通过该镜体清晰观察全息投影形成的三维虚像，避免环境杂光干扰，同时调整观测角度匹配最佳成像视区。从结构设计逻辑来看，整体采用分体式布局，分为镜身承载部分、角度调节支架、安装底座三个模块，镜身部分做了斜切式光学面设计，镜面安装槽预留了缓冲胶条嵌装位，避免硬质装配导致镜面碎裂，镜身背部设置了走线槽与定位卡扣，可适配不同尺寸的分光镜、反射镜安装需求，无需额外打孔改造。角度调节支架采用铰接式结构，铰接位置预留了阻尼调节旋钮安装位，可在0到60度俯仰范围内任意悬停，匹配不同高度的投影设备出射角度，支架与镜身的连接面做了防滑齿纹处理，长期调节使用也不会出现松脱移位的问题。安装底座采用平板式结构，底部预留了防滑橡胶垫粘贴槽与桌面安装螺丝孔，既可以直接放置在水平工作台面使用，也可以通过螺丝固定在专用设备机架上，底座与支架的连接位置做了加强筋结构，在保证整体轻量化的前提下提升结构刚性，避免镜身出现晃动影响观测效果。设计过程中优先考虑了光学件的安装精度，镜身的镜面安装基准面平面度公差控制在0.1mm以内，保证镜面安装后不会出现面型偏移导致的成像畸变，同时所有结构棱边都做了R2圆角处理，避免装配和使用过程中划伤操作人员。整体结构的安装边界充分考虑了桌面级全息投影设备的配套需求，底座占用面积控制在常规A4纸张尺寸范围内，不会过多占用工作台操作空间，镜身最大翻转角度时的整体高度也适配多数桌面投影设备的出射高度，无需额外垫高或调整投影设备位置即可直接配套使用。结构上还预留了遮光罩安装位，在强光环境下使用时可加装配套遮光罩，进一步减少环境杂光对全息成像效果的影响，镜身侧面预留的快拆卡扣可实现镜面的快速更换，适配不同波长、不同反射率的光学镜片使用需求，拓展设备的适用场景。
