适配40毫米风扇的3D打印安装掩护构件

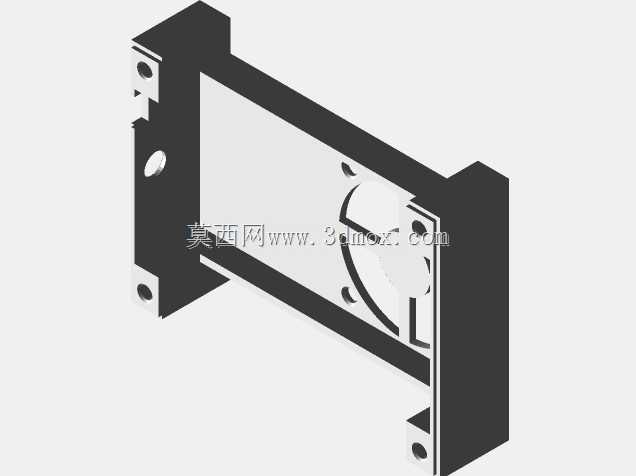

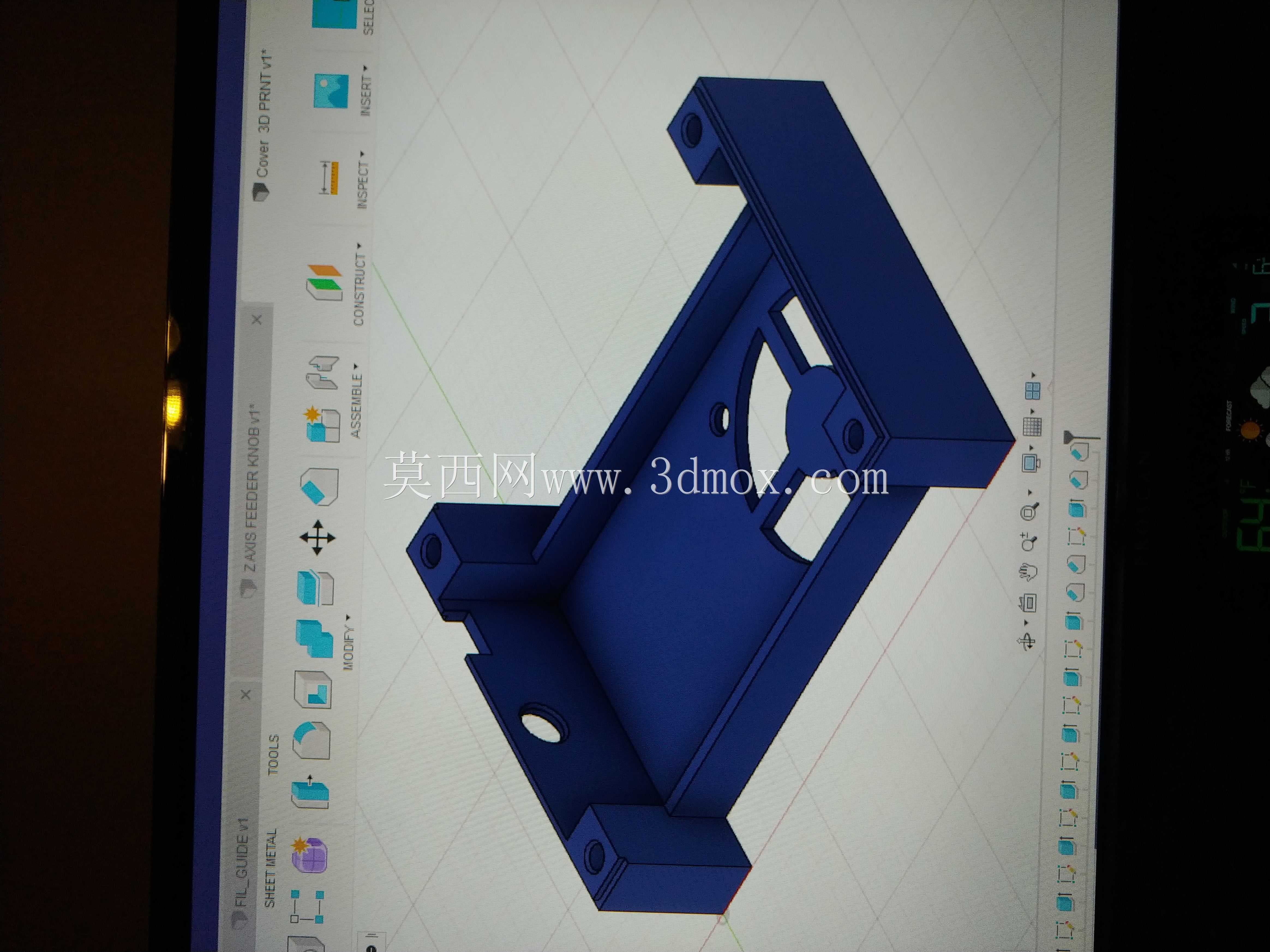

这款构件主要面向小型电子设备、嵌入式开发板、紧凑型工控模组的散热改装场景，核心作用是为40毫米规格轴流风扇提供安装承载，同时在风扇外侧形成防护掩护结构，避免运行过程中异物触碰扇叶、或是布线剐蹭高速转动部件引发故障。从结构设计来看，整体采用框式承载构型，两侧设置带安装孔的立式支耳，支耳上的通孔位置经过匹配校准，可直接对应常见40mm风扇的标准孔距，安装时无需额外打孔适配，直接使用标准紧固件即可完成风扇与构件的锁紧固定。构件中部的镂空区域完全匹配风扇的送风通径，不会对气流造成额外遮挡，能够保证风扇的散热送风效率不受结构影响，镂空边缘做了圆弧过渡处理，避免应力集中导致打印件受力开裂。两侧支耳的外侧预留了设备安装固定孔，可将整个带风扇的掩护组件直接固定在设备壳体、散热面的对应安装位上，安装边界经过尺寸校核，整体厚度控制在紧凑区间，不会额外占用过多设备内部空间，适配内部空间局促的小型电子设备改装需求。设计过程中充分考虑3D打印的工艺特性，所有结构均采用无悬空的自支撑构型，打印时无需额外添加支撑材料，减少后期处理工作量，同时壁厚设置均匀，避免打印过程中出现翘曲、填充不均的问题。构件的掩护面平整，既可以阻挡外部线缆、碎屑进入扇叶区域，也不会过度阻挡进风，在防护与通风效率之间做了平衡。实际使用中，这类构件常被用于迷你主机、开源硬件开发平台、小型3D打印机控制盒、车载电子模组的散热改装，替代原有简易的铁丝防护网，结构强度更高，安装定位更精准，长期使用不会出现变形、移位的问题。支耳上的安装孔做了沉台设计，紧固件锁紧后头部不会突出构件表面，避免安装时与其他部件产生干涉，整体结构的边角都做了倒角处理，没有尖锐棱角，安装操作时不会划伤操作人员，也不会剐蹭设备内部的线材。针对不同的安装场景，两侧支耳的固定孔位预留了一定的调整余量，可适配小范围的安装位置偏差，降低现场改装的适配难度。
