1210封装贴片电阻芯片三维结构

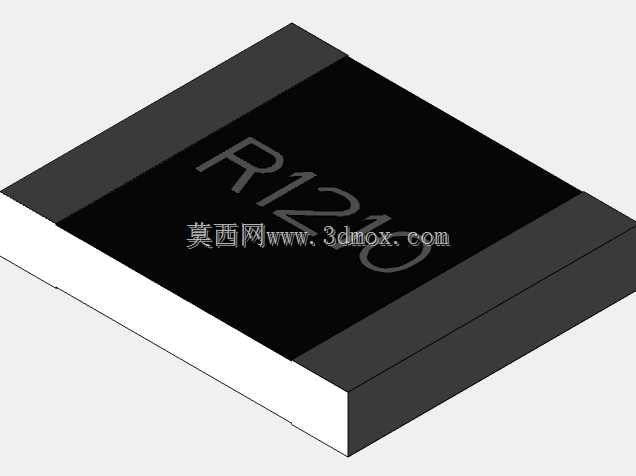

在消费电子、工业控制板卡、汽车电子控制单元的PCB布局设计环节，1210封装的贴片电阻是板上被动元件选型中极为常见的品类，这类元件的三维建模精度直接影响PCB装配仿真、结构干涉检查、SMT钢网开孔设计的最终落地效果。不同于插件电阻的引脚穿板安装逻辑，这款贴片电阻采用无引脚矩形片状结构，整体外形为规整的长方体，主体黑色阻层区域覆盖元件顶面，侧面露出浅灰白色的陶瓷基体端沿，两端的金属电极端完全贴合元件宽度方向的两个端面，建模时严格遵循3.1mm长度、2.6mm宽度、0.5mm高度的实体尺寸边界，电极区域的厚度、阻层印刷区域的偏移公差都按照实际量产元件的公差带做了还原，能直接导入PCB装配环境做干涉校验。从实际应用场景来看，这类1210封装电阻通常承载的功率比0805、0603封装更大，多用于电源回路的限流、信号回路的分压、阻抗匹配等电路环节，在做整机结构堆叠时，电阻的顶面高度、与周边贴片电容、芯片引脚的安全间隙是结构工程师必须核对的参数，这个三维模型完整还原了元件的实体轮廓，没有做多余的简化处理，无论是做SMT贴装的吸嘴取件仿真，还是做整机三防漆涂覆的遮蔽范围模拟，都能直接调用。设计建模时优先考虑了元件的安装适配性，底面完全为平整平面，和PCB焊盘的接触区域没有做多余的倒角或凸起，能匹配标准1210封装的焊盘尺寸，两端电极的高度覆盖元件侧面从底面到顶面的完整区域，和实际元件的端电极爬锡范围一致，在做焊锡量模拟、焊点可靠性仿真时，模型的轮廓精度能满足仿真的边界要求。不同于很多简化的电子元件模型只做大致方块外形，这个模型还原了顶面丝印的标识区域的凹陷质感，陶瓷基体和阻层的分层结构也做了实体区分，在做产品爆炸图、装配工艺演示动画时，能清晰呈现元件的结构层次，不会因为模型过度简化导致演示效果失真。对于硬件结构工程师来说，这类标准封装元件的三维模型不需要反复自行测绘，直接调用就能快速完成板上元件的布局堆叠，核对元件与周边结构件、接插件的安全距离，避免实际打样时出现元件过高顶到外壳、或者元件间距过小导致SMT贴装时飞件、连锡的工艺问题。
