乐高式I2型连接拼块结构设计

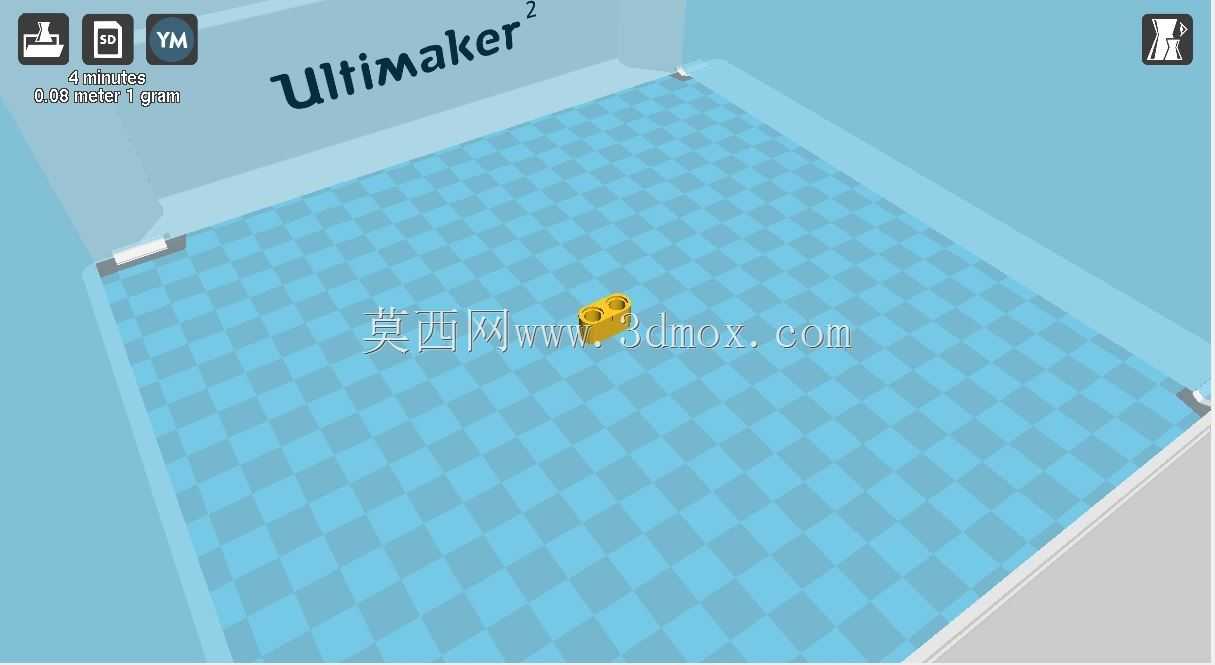

这款小型拼块结构的设计，最初是为桌面级FDM3D打印设备做标准测试件开发的，日常打印作业前，很多操作人员会用这类小尺寸结构件验证设备的首层附着力、挤出精度以及XY轴的走位公差，毕竟大尺寸模型打印前做小尺寸验证，能大幅减少耗材浪费与时间损耗。从实际应用场景看，这类拼块除了作为3D打印测试件，也可作为小型模块化拼装结构的基础单元，用于教具拼装、小型原型结构快速搭建，甚至是定制化小摆件的组合配件，适配桌面级创客场景、中小学科创教学以及小型手板验证环节。设计思路上，这款拼块沿用了标准凸点互锁结构，两个凸点的间距严格匹配通用拼装积木的公差带，凸点外径与底座凹槽的过盈量控制在0.1mm以内，既保证拼装后的连接强度，又不会因为过盈量过大导致拼装拆卸困难，反复拆装十次以上也不会出现凸点断裂或者卡扣松脱的问题。从结构细节看，拼块整体采用等壁厚设计，壁厚均匀控制在1.5mm，避免3D打印过程中出现壁厚突变导致的缩痕、翘曲问题，底部做了0.2mm的圆角过渡，既可以减少打印时的首层应力集中，也能避免锐边划伤操作人员。安装边界方面，这款拼块的外形尺寸适配标准2x1规格拼装单元的安装位，凸点高度1.8mm，底座总高度3.2mm，拼接时相邻拼块的侧面间隙预留0.05mm，保证多块组合时不会出现侧面干涉，不管是同规格拼块横向拼接，还是与同系列其他规格拼块上下叠装，都能保证配合面贴合平整，不会出现高低差或者错位问题。实际打印验证时，这款结构件在Ultimaker系列桌面3D打印机上，使用PLA耗材打印，首层挤出宽度0.4mm，层高0.2mm的参数下，无需支撑即可完成打印，打印完成后凸点的圆柱度误差可控制在0.08mm以内，完全满足拼装互锁的精度要求。从功能特性上看，这款拼块没有多余的冗余结构，整体造型简洁，打印耗时短，耗材用量少，除了作为测试件，也可以作为批量拼装结构的标准单元，根据实际需求组合出不同的支撑结构、连接框架，甚至是小型传动结构的定位块，在创客快速原型制作场景中，这类标准化小拼块能大幅缩短结构搭建的时间，不需要额外定制非标连接件，直接通过现有单元组合就能满足大部分小型结构的连接需求。
